Sone Smart ZigBee — интеллектуальная термостатическая головка с приложением Tuya/Smart Life

Требуется шлюз ZigBee.

Наша головка работает с Home Assistant

Термостатическая головка Sone Smart ZigBee позволяет удаленно управлять отоплением из Tuya или Smart приложения Life.Устройство обменивается данными в Стандарт ZigBee 3.0, обеспечивающий стабильную и энергосберегающую работу. Для работы требуется шлюз ZigBee, который сопряжен с приложением Tuya или Smart Life (шлюз в комплект не входит).

Благодаря подключению ZigBee головка работает даже при временном отсутствии сети Wi-Fi, а ее энергопотребление значительно ниже — батарейки служат дольше, чем в Wi-Fi-моделях.

Устройство позволяет установить расписаниееженедельное режимы работы (комфорт, экономия, отпуск, незамерзание), а также автоматическое определение открытого окна. На светодиодном дисплее отображается текущая температура и рабочее состояние, а регулировка осуществляется с помощью ручки или приложения.

Модель подходит к большинству клапанов M30×1,5 мм и оснащена адаптерами для клапанов Danfoss RA, RAV, RAVL, Caleffi, Giacomini и M28.Питается от 3 батареек АА (не входят в комплект).

Самая важная информация

• Связь ZigBee 3.0 – требуется физический шлюз ZigBee, подключенный к приложению Tuya или Smart Life.
• Стабильная ячеистая сеть ZigBee – устройства ZigBee создают собственную сеть, благодаря чему связь надежна даже при плохом покрытии Wi-Fi.
• работает с Home Assistant
• Меньшее энергопотребление - благодаря технологии ZigBee голова дольше работает от одного комплекта батареек.
• Бесплатное приложение Tuya/Smart Life - полный контроль температуры с телефона.
• Удаленное и локальное управление - температуру можно менять из приложения или с помощью ручки.
• Четкий светодиодный дисплей - показывает текущую температуру и рабочий статус.
• Режимы работы – комфорт, экономия, праздник, антизамерзание, полное открытие клапана.
• Недельный график – до 6 интервалов в день с возможностью копирования настроек.
• Временный режим – мгновенное изменение температуры без нарушения графика.
• Функция защиты от накипи (СА) – автоматическое перемещение клапана каждый Понедельник в 12:00 для предотвращения засора.
• Детектор открытого окна - автоматическое закрытие клапана в случае резкого падения температуры.
• Блокировка от детей - защита от случайного изменения настроек.
• Калибровка температуры и гистерезис - точная регулировка работы клапана и стабильное регулирование.
• Уведомления в приложении – о низком заряде батареи, ошибках калибровки, автономном состоянии.
• Совместимость с клапанами M30×1,5 мм – адаптеры RA, RAV, RAVL, Caleffi, Giacomini, M28 в комплекте.
• Источник питания – 3 батарейки АА (не входят в комплект).
• Диапазон рабочих температур - 0–50°C (в помещении) только).
• Степень защиты IP20 - для установки внутри помещений.
• Размеры - 59,4 × 95 × 59,4 мм.
• Бесшумное регулирование клапаном.

Пульт дистанционного управления и компактный размер

Головка Sone Smart ZigBee позволяет удобно управлять обогревом из любого места через приложение Tuya или Smart Life.

После сопряжения со шлюзом ZigBee пользователь в любой момент может изменить температуру, включить режим отпуска, проверить историю работы и уровень заряда батареи.

Благодаря компактным размерам (59,4×94,7× 59,4 мм) и адаптерами, входящими в комплект, установка проста и не требует инструментов.

Соответствующие клапаны

Головка Sone Smart ZigBee подходит к большинству радиаторных клапанов M30×1,5 мм, а в комплект входят адаптеры для:

• RA
• RAV
• RAVL
• Caleffi
• Giacomini
• M28

Установка проста — просто затяните головку или адаптер вручную, согласно инструкции.

Сборка и калибровка

Сборка головки Sone Smart ZigBee проста и не требует специальных инструментов. Перед началом проверьте, есть ли у вашего клапана резьба M30×1,5 мм — если нет, используйте соответствующий переходник из комплекта.

Если во время калибровки возникла ошибка (например, F5), проверьте, правильно ли затянута головка, и перезапустите процесс инициализации. Калибровка подстраивает движение привода к радиаторному клапану — обычно это занимает 1–2 минуты и происходит автоматически.

 Добавление головки в приложение

После завершения калибровки вы можете подключить головку к приложению Tuya или Smart Life через шлюз ZigBee.

Функции и символы на главном экране

Светодиодный дисплей головы Sone Smart WiFi показывает текущий рабочий статус устройства, температуру и выбранные режимы. Благодаря четкой маркировке пользователь может быстро проверить, в каком режиме находится термостат и подключен ли он к сети Wi-Fi.

Описание значков и индикаторов:

Обозначения режимов на дисплее:

• HO – режим отпуска (Holiday)
• b0 – функция полного открытия (Boost)
• LC – активна защита от детей
• UL – родительская блокировка отключена
• OP – открыто обнаруженное окно
• CA – Функция защиты от накипи, автоматически активируется каждый понедельник в 12:00.

Коды ошибок

• F0 – ошибка датчика температуры
• F1 – задержка срабатывания клапана
• F2 – слишком большой диапазон перемещения клапана
• F3 – слишком малый диапазон перемещения клапана
• F4 - низкий заряд батареи
• F5 - ошибка калибровки или неправильная установка
• F6 - батареи со слишком низким напряжением или плохим качеством

После устранения причины ошибки (например, замена батареи или повторная калибровка) головка автоматически возвращается в нормальный рабочий режим.

На головке также имеется кнопка изменения ориентации дисплея (вверх/вниз) - позволяет регулировать отображение направлении, если головка установлена в другом положении.

Главный экран в приложении Tuya/Smart Life

После добавления головки Sone Smart ZigBee в приложение Tuya или Smart Life (через шлюз ZigBee) пользователь получает доступ ко всей основной информации и настройкам.

В верхней части экрана отображается текущий режим работы (например, «Пользовательский», «Программирование», «Отпуск»), а также состояние подключения и уровень открытия клапана в в процентах.

Текущая комнатная температура (например, 24,3°C) и заданная температура отображаются ниже, которую можно быстро изменить, перемещая ползунок или выбирая режим работы.

Доступные режимы:

• Комфорт
• Эко
• Антизамерзание
• Полное открытие (Boost)
• Выкл. (ВЫКЛ)
• Пользовательская - любая температура, заданная вручную.

Под графиком температуры находится кнопка «Показать данные»., которая открывает подробную историю измерений и работы клапана.

Недельная программа

В приложении Tuya/Smart Life вы легко можете установить автоматический график отопления на каждый день недели. Экран программирования прозрачный – на нем показано время суток и назначенные им режимы отопления.

Каждый день недели (пн-вс) имеет отдельную вкладку. На каждый день можно сохранить до 6 временных интервалов, в которых головка автоматически меняет температуру или режим работы. Каждый период можно свободно редактировать, удалять или добавлять новый, выбирая время и режим.

Для удобства расписание можно:

• копировать с одного дня на другой (например, с понедельника на всю неделю),
• задавать общее расписание для рабочих дней, выходных или всех дней одновременно.

В правом нижнем углу есть знак "?" Значок, который открывает простые инструкции по программированию на польском языке - полезен при первой настройке.

Во время работы расписания вы можете вручную изменить температуру на уровне приложения или с помощью ручки на головке. Такое изменение активирует временный режим, который действует только до начала следующего планового периода - после чего руководитель автоматически возвращается в график.

Режимы работы

Головка Sone Smart ZigBee предлагает несколько удобных режимов, которые позволяют настроить нагрев под индивидуальные потребности – от повседневного комфорта до максимальной экономии энергии. Все режимы можно настроить прямо из приложения Tuya/Smart Life или вручную на голове. Благодаря связи ZigBee изменения передаются мгновенно и остаются активными даже при отсутствии подключения к Интернету.

• Комфортный режим

Поддерживает температуру, подходящую для повседневного использования в помещении. Диапазон регулирования: 15,5–30°С.Чаще всего используется днем, когда в помещении находятся домочадцы. дома.

• Экономичный режим (ECO)

Снижает температуру, когда помещение не используется, например ночью или когда вас нет. Диапазон: 5,5–19,5°C.Помогает снизить энергопотребление и продлить срок службы батареи.

• Режим защиты от замерзания (антизамерзание)

Поддерживает температуру примерно на уровне 5°C, чтобы предотвратить замерзание системы отопления. Идеально подходит во время длительного отсутствия или в неотапливаемых помещениях, таких как гараж или дача.

• Режим отпуска

Позволяет установить период от 1 до 60 дней, в течение которого головка поддерживает температуру около 5°C.По истечении выбранного времени устройство автоматически возвращается в предыдущий режим работы. Полезно во время поездок или длительного отсутствия дома.

• Полное открытие (Boost)

Клапан открывается на 100% для быстрого обогрева помещения. После окончания работы головка автоматически возвращается в предыдущий режим работы. Эта функция особенно полезна после проветривания помещения. или после длительного отключения отопления.

Все режимы могут быть частью еженедельного расписания или управляться автоматически как часть сцен и автоматизации ZigBee, например. в сочетании с датчиком движения или датчиком открытия окна.

Калибровка температуры и гистерезис переключения

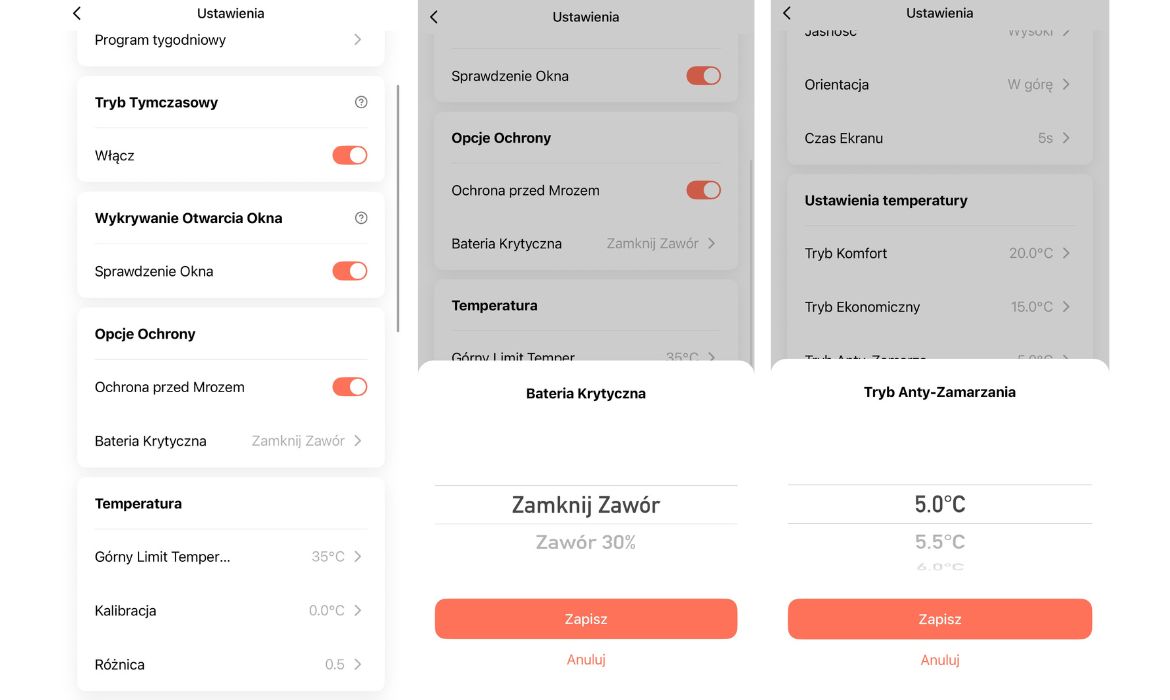

Приложение Tuya/Smart Life предлагает расширенные настройки, позволяющие точно настроить работу головки под условия в помещении. Благодаря связи ZigBee все изменения сохраняются локально в устройстве, что обеспечивает стабильную работу даже без подключения к Интернету.

Калибровка температуры

Датчик температуры в головке расположен очень близко к радиатору, поэтому он может показывать немного большее значение, чем фактическая температура в помещении.Функция калибровки позволяет скорректировать эту разницу и сопоставить показания с эталонным термометром.

Как это происходит? работает:

Диапазон калибровки составляет от -10°C до +10°C, что позволяет точно сопоставить показания с реальными условиями.

Гистерезис переключения

Гистерезис — это буфер безопасности, который предотвращает слишком частое включение и выключение клапана. Благодаря этому головка работает более стабильно, а батарейки и клапанный механизм изнашиваются медленнее.

Как это работает:

Если вы задаете целевую температуру, напр. 25°С и гистерезиса 0,5°С, устройство включит нагрев при 24,5°С и выключит его при достижении 25°С.

Значение гистерезиса по умолчанию составляет 0,5°С, но его можно свободно изменять в диапазоне 0,5–5°С,в зависимости от индивидуальных потребностей и особенностей помещения.

Защитные функции

Головка Sone Smart ZigBee оснащена набором интеллектуальных защит, которые помогают экономить энергию и защищать отопительную установку. Все функции можно активировать и настроить непосредственно из приложенияTuya/Smart Life.Благодаря связи ZigBee все защиты работают локально – независимо от подключения к Интернету.

Обнаружение открытого окна

После включения функции «Проверка окна» головка автоматически фиксирует внезапное понижение температуры в помещении. Если температура падает более чем на 1,5°C в течение 4,5 минут, устройство распознает, что окно было открыто, и автоматически закрывает клапан во избежание потерь тепла.

Клапан остается закрытым до тех пор, пока:

• изменится режим или температура в приложении,
• температура снова стабилизируется
• или не пройдет примерно 30 минут (функция выключится) автоматически).

Функция основана на измерении изменений температуры и может работать несколько по-разному в зависимости от положения радиатора и циркуляции воздуха в помещении.

Защита от замерзания

Функция «Защита от замерзания» поддерживает минимальную температуру в помещении – примерно 5°C – не допуская замерзания труб и элементов радиатора. После активации головка автоматически открывает клапан, когда температура падает слишком низко, и закрывает его, когда она достигает безопасного уровня.

Реакция на низкий уровень заряда батареи

В приложении настроек можно определить, как головка должна вести себя в случае критически низкого уровня заряда батареи:

• Закрыть клапан - радиатор будет полностью перекрыт,
• 30% клапан - клапан останется частично открыт для поддержания минимального расхода воды.

Когда напряжение упадет ниже безопасного уровня, приложение Tuya/Smart Life отобразит уведомление о низком заряде батареи, а значок батареи на дисплее головы начнет мигать.

Умные сцены и автоматизация

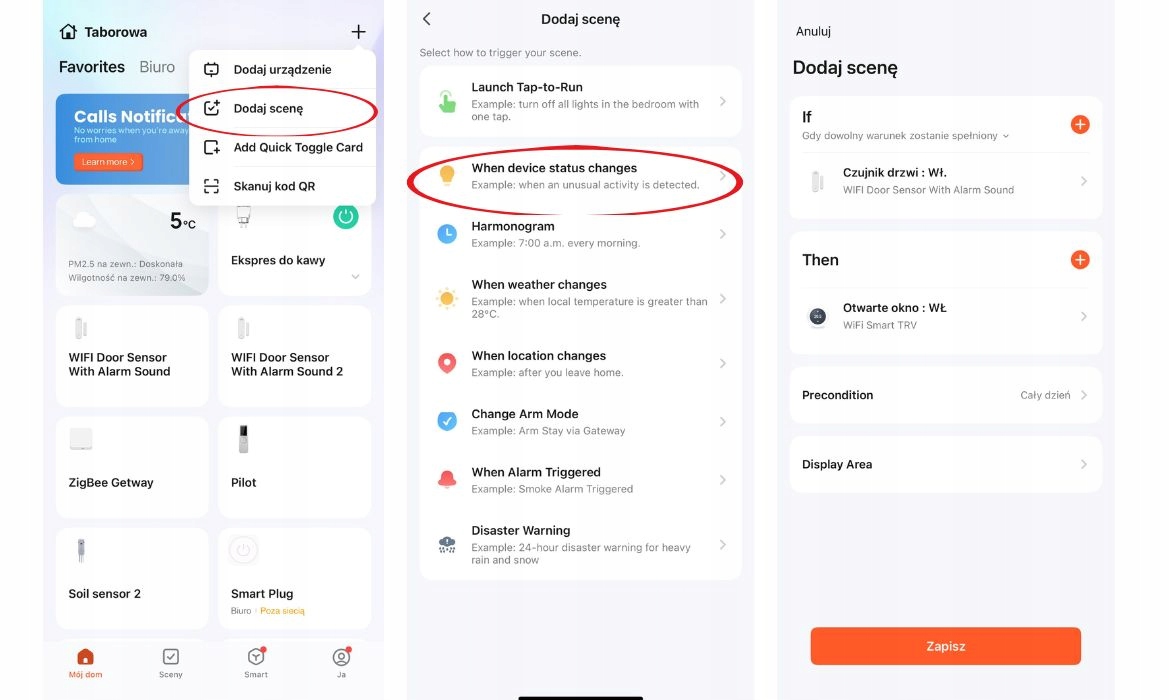

Приложение Tuya/Smart Life позволяет создавать интеллектуальные сцены, благодаря которым ваша голова может взаимодействовать с другими устройствами в доме.

Сцены позволяют полностью автоматизировать отопление, чтобы оно реагировало на определенные условия или действия пользователя.

Примеры сценариев:

• Автоматическое снижение температуры при открытии окна (например, с помощью Tuya) датчик открытия двери/окна).
• Повышение температуры при обнаружении датчиком движения присутствия домочадцев.
• Включение режима ЭКО, когда все выходят из дома.
• Включение отопления перед возвращением домой.
• Уведомление об изменении режима, напр. когда активирован режим открытого окна или низкий уровень заряда батареи.

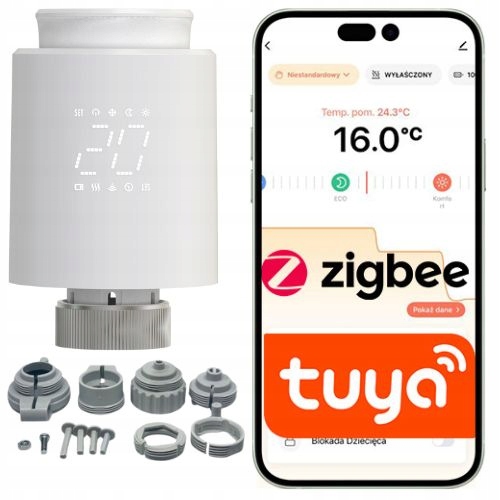

Содержимое набора

В коробке находится все необходимое для самостоятельной сборки и ввода головки в эксплуатацию:

• Термостатическая головка Sone Smart ZigBee (резьба М30×1,5 мм)
• Набор переходников для наиболее популярных клапанов: Caleffi, Giacomini, RA, RAV, RAVL, M28
• Инструкция по установке и использованию на английском языке.

Шлюз ZigBee и батарейки типа АА (3 × 1,5 В) не входят в комплект и приобретаются отдельно. Для правильной работы устройства необходимы щелочные батарейки, аккумуляторные батарейки использовать нельзя.

Технические параметры

• Электропитание: 3 × щелочные батарейки АА 1,5 В (в комплект не входят)
• Связь:ZigBee 3.0 (требуется шлюз ZigBee)
• Применение: Tuya Smart/Smart Срок службы
• Диапазон регулировки температуры: 5–35 °C.
• Диапазон рабочих температур: 0–50°C (использовать внутренний).
• Резьба клапана: M30 × 1,5 мм.
• В комплект входят адаптеры: Caleffi, Giacomini, Danfoss RA / RAV / RAVL, M28
• Размеры: 59,4 × 94,7 × 59,4 мм
• Датчик температуры: NTC B3380, R25 = 10 КОм ±1%
• Уровень защиты: IP20
• Диапазон калибровки температуры: –10°C до +10°C
• Диапазон гистерезиса: 0,5–5°C

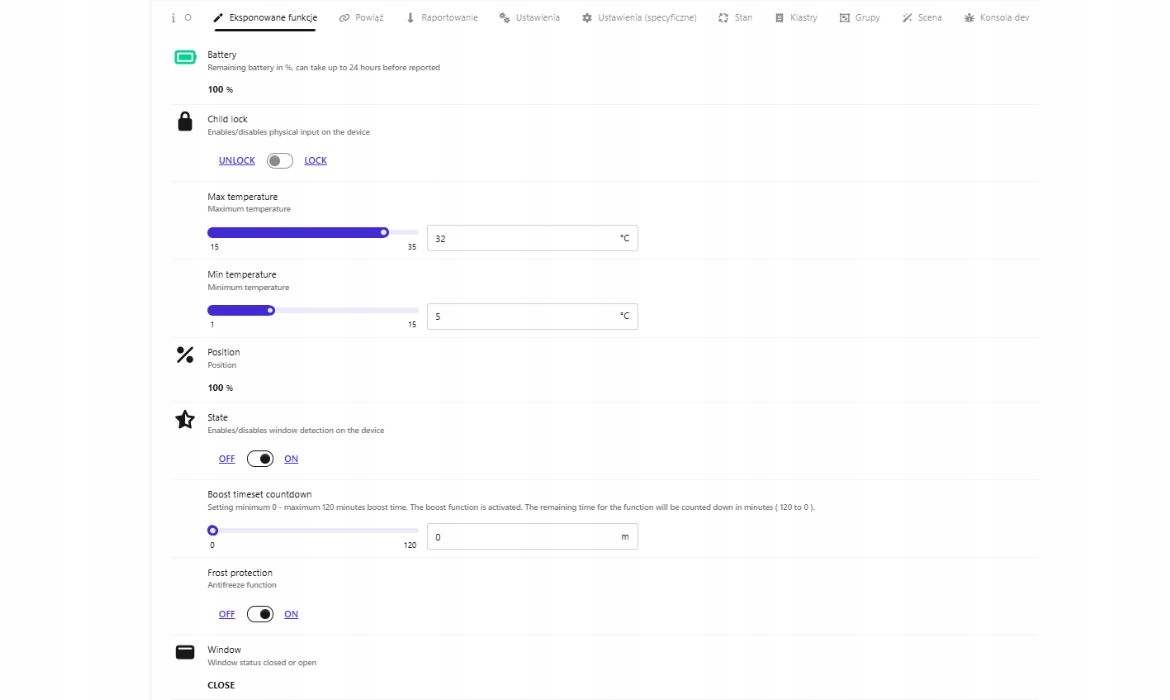

Наша голова совместима с Home Assistant и работает через Zigbee2MQTT.

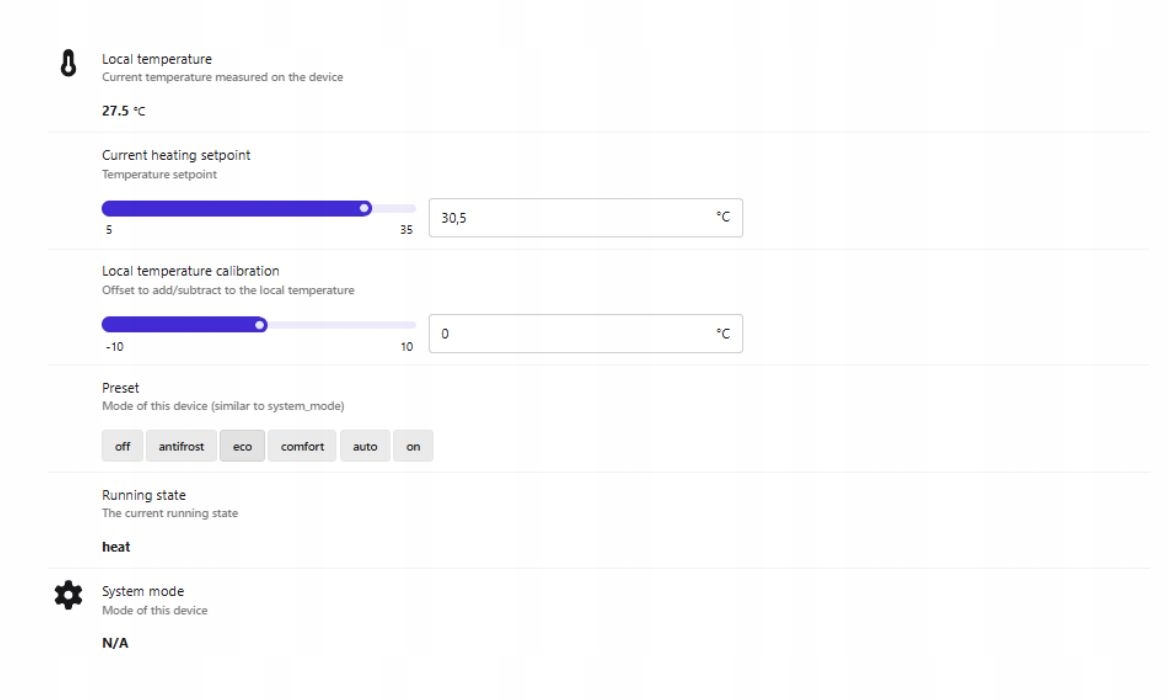

Ее параметры вы можете увидеть на скриншоте ниже.

Датчик добавлен в Home Assistant с помощью:

• Zigbee2MQTT
• Версия Zigbee2MQTT: 1.42.0-2
• Используется ключ Zigbee: СЛЗБ-06

Приложение и экосистема TUYA и SMART LIFE

Устройство работает с Tuya Smart и Smart Life — популярными приложениями для IoT-устройств (Интернет вещей)

Легко добавить устройство — просто удерживайте кнопку на нем и найдите его в приложении.

Экосистема TUYA и SMART LIFE — это:

• Приложение работает в Польский, в нем вы можете добавлять и управлять различными интеллектуальными устройствами.
• Приложение работает с очень широким спектром устройств.
• Около 10 000 производителей.
• 310 000 устройств, совместимых с приложением.
• 30 категорий, которые включают, среди прочего: освещение, мониторинг, кондиционирование воздуха, отопление.
• Приложение бесплатное и постоянно развивается с новыми функциями.
• Приложения могут быть загружается на устройства с iOS и Android.

И, прежде всего, это интуитивно понятное управление и простая установка

Сеть MESH ZIGBEE 3.0

• Более быстрое реагирование между устройствами
• Частота НЕ блокирует сети WIFI
• Надежность (подключенные устройства могут взаимодействовать друг с другом, даже если шлюз не имеет подключения Wi-Fi)
• Низкое энергопотребление — важно для аккумулятора устройства
• Топология Mesh, каждый модуль питается от 230В усиливает сигналдля других устройств
• Автоматика работает без WIFI.
