Клапан термостатический трехосный главный, темный структурный графит, левый «Все в одном», без разъемов

Параметры

• Тип клапана: термостатический li>
• Ориентация: левая
• Вариант клапана: Осевой
• Комплект — тип : Все в Они без разъемов: клапан + розетки + втулки.
• Цвет: Темный структурный графит.
• Форма розетки: Одинарная круглая. 2 шт.
• LINE: MASTER
• Производитель: VARIO TERM
• Тип головки : Резьба: M30x1,5
• Линия заголовка: Престиж

Мастерский монтажный комплект для радиатора ванной комнаты осевой левый.

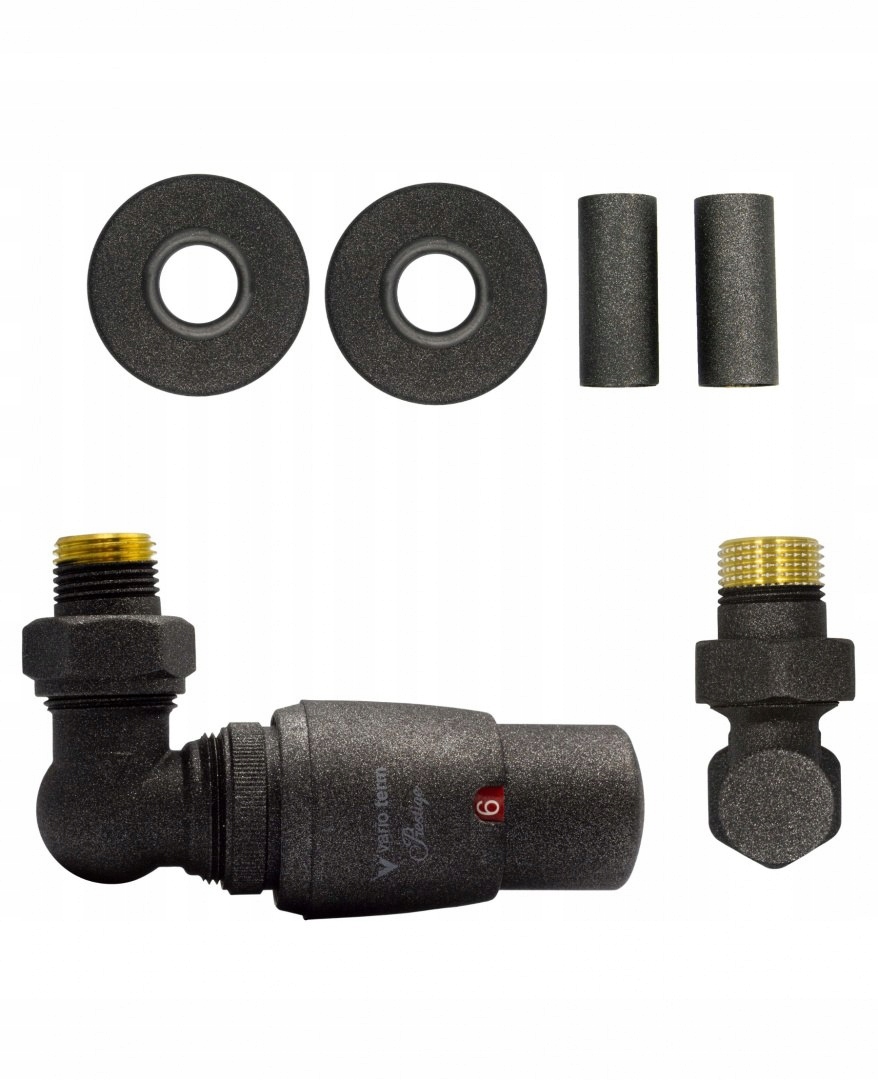

В комплект входят:

• 1 осевой угловой термостатический клапан,
• 1 угловой запорный клапан,
• 1 термостатическая головка Prestige,
• 2 одинарные металлические маскирующие розетки
• 2 металлические маскирующие втулки< /li>

СТОИТ ЗНАТЬ:

Термостатические клапаны MASTER (левый и правый) предназначены для установки на радиатор центрального отопления сбоку. питающей линии.

Клапаны серии MASTER сконструированы таким образом, что термостатическая головка использует «параллельную систему». Это позволяет установить головку параллельно стене, внутри контура радиатора, что защищает его от случайного повреждения.

Технические данные:

Рабочая температура до 120°С

Номинальное давление 1МПа

Теплоноситель – вода

Макс. перепад давления 0,06 МПа

Испытательное давление 1,5 МПа

Резьба крепления головки М30х1,5

Подключение радиатора R ½

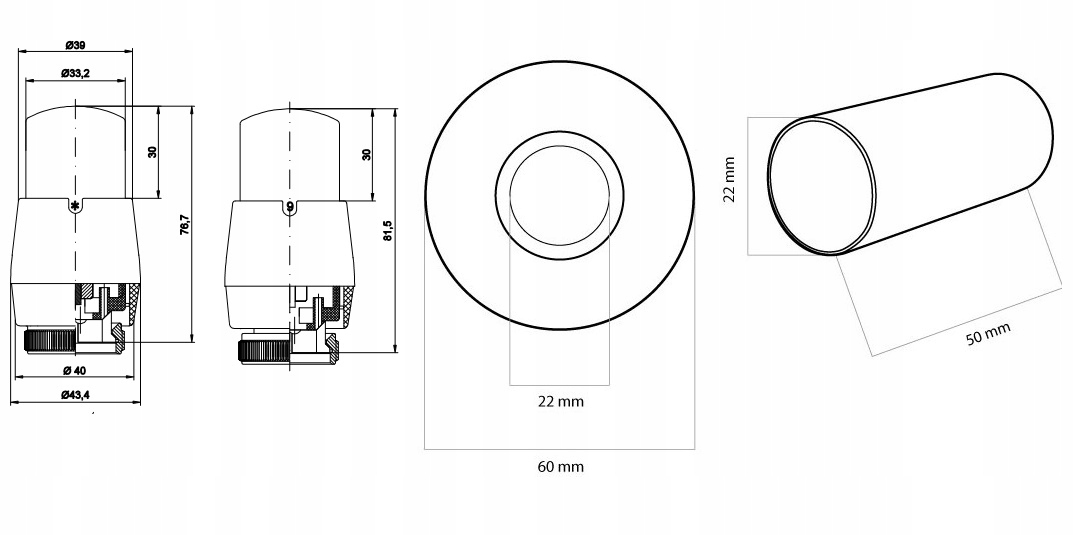

Ниже приведены чертежи с размеры: главного термостатического клапана (слева) и запорного клапана (справа), а под клапанами чертежи с размерами: термостатической головки, маскирующих гильз и одинарных розеток.

Ниже представлена ​​схема подключения клапана для установки и радиатора - на схеме показан термостатический клапан Master LEFT

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ЦВЕТА

Продукция Vario Term доступна в 20 основных цветах, образцы которых, отражающие реальный цвет, можно найти ниже

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Главные термостатические клапаны можно подключить к радиатору при наличии следующих входов:

- нижний

а) при подаче слева - выберите левый Главный термостатический клапан с одинарными розетками

б) при подаче справа - выберите правый Главный термостатический клапан с одинарными розетками

- нижняя середина

p>

а) при подаче питания с левой стороны - выберите правый Главный термостатический клапан с комбинированными овальными или прямоугольными розетками (одиночные розетки не будут подходят друг к другу при соединении 50 мм)

б) если электропитание расположено справа - выберите левый главный термостатический клапан с комбинированными овальными или прямоугольными розетками (одиночные розетки не подходят друг к другу) при соединении 50 мм)

ВОЗМОЖНЫЕ УСТАНОВКИ:

Вы можете подключить главный клапан как к установке PEX 16 мм — для этого вам нужно выбрать только соответствующие разъемы

Главный клапан можно подключить как к 15-миллиметровой установке CU — для этого вам нужно выбрать только соответствующие b>разъемы
