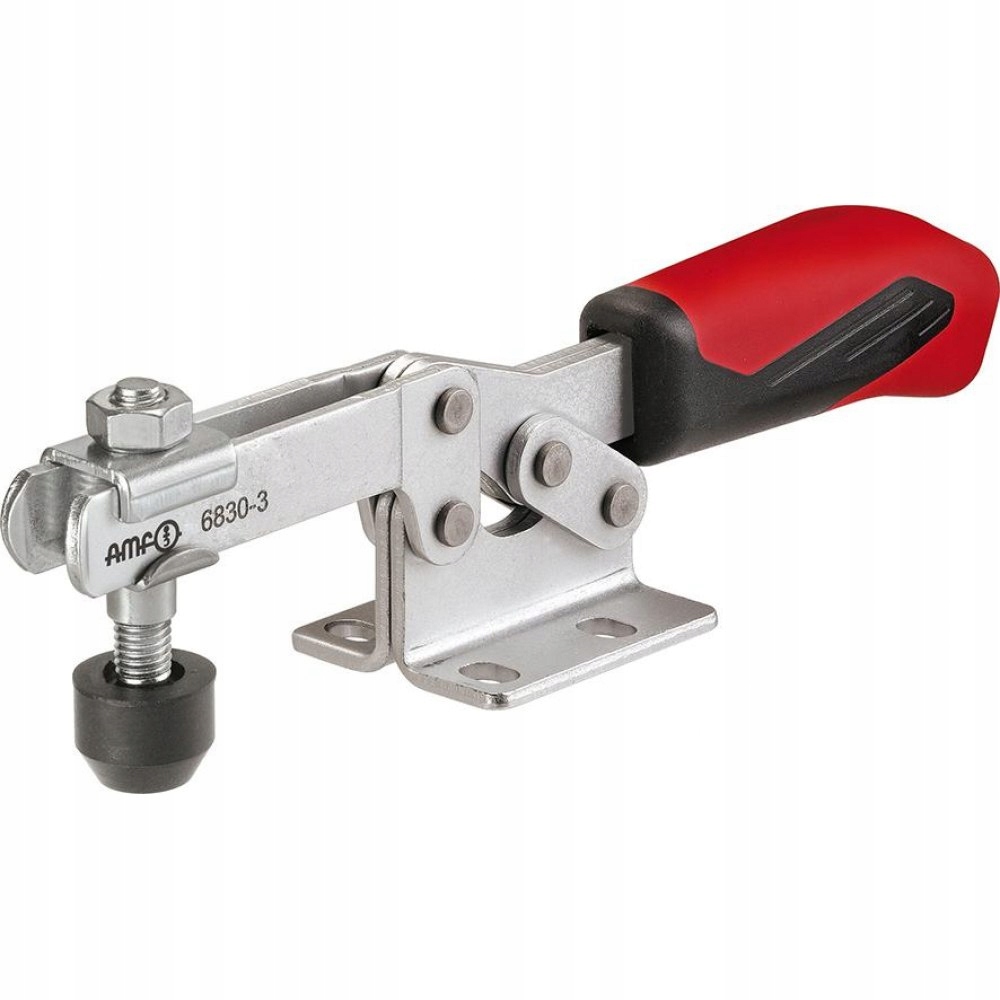

Зажим горизонтальный быстрозажимной размер 6830 6 АМФ

Зажим горизонтальный быстрозажимной размер 6830 6 AMF

• Быстрый зажим, горизонтальный, с открытым зажимным рычагом и горизонтальной опорой.
• Оцинкован и пассивирован.
• Заклепки из нержавеющей стали. стальные перемещаются в закаленных подшипниковых втулках, но из-за нехватки места это не относится к размерам 0 и 1.
• Точки опоры смазываются.
• Эргономичная маслостойкая ручка с большим прилипание поверхности к руке, выполнено из мягких компонентов. Закрепите зажимной элемент с помощью защиты пальцев.
• Защита от потери нажимного винта на конце прижимного рычага.
• В комплекте с закаленным оцинкованным нажимным винтом.
< /ул>

Технические данные

• Размер: 6
• F1: 4 кН
• F2: 7 кН
• Прижимной винт: M10 x 116
• Вес: 1925 г
• A: 10
• B: 110
• C: 57,7
• Д: 9,8
• Д1: 8,7
• Е: 59,3
• Ж: 20, 6
• H: 71,5
• H1: 114,5
• H2: 181
• HW мин.: –6
• HW макс.: 44
• I: 30
• К: 11,5
• Л: 43,5
• L1: 354
• М: 32,1–43,8
• M 1: 31,6
• N: 66,5
• P: 95
• альфа: 83°

Номер по каталогу: 72H_DRS_A6-

EAN: 4020772022341
