Готовый соединительный кабель

Антенный кабель с вилками F - F

Кабель Triset-113 PE + 2 компрессионных разъема типа F

Предлагаем высококачественный коаксиальный кабель, с двойным экраном, с медной жилой сечением 1,13 мм.

✅ Длина кабеля: 0,5м

Кабель предназначен для наружных телекоммуникационных установок – как аналоговых, так и цифровых.

✅ Обжимные компрессионные разъемы F

Предлагаемый нами кабель является профессиональным подготовленный кабель с обжатыми компрессионными разъемами F. Перед опрессовкой вилок - концы кабеля тщательно обрабатываются, чтобы оплетка не выступала из разъема и не соприкасалась с медной жилой. Обеспечиваем полную защиту экрана кабеля.

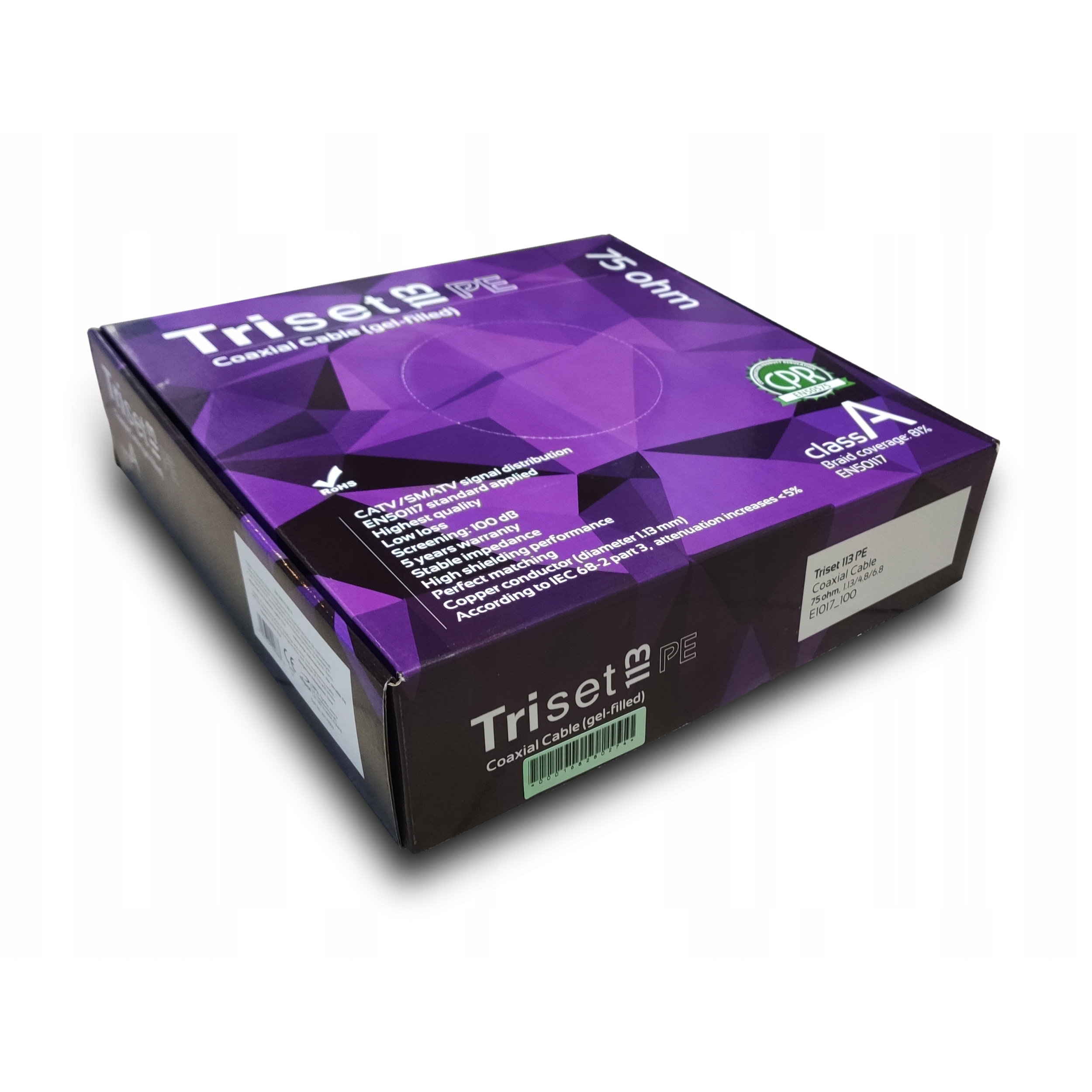

• Тип кабеля: Triset 113 PE (75Ом/1,13/4,8/6,8)
• Защитный экран:алюминиевая/ПЭТ-фольга, толщина 0,04.
• Диэлектрик: диаметр 4,8 ± 0,02 мм. PE, физически вспененный азотом (N), толщина 1,83 мм
• Внешняя оболочка: φ 6,8 мм, черный полиэтилен
• Оплетка: 144 провода, алюминий

В нашем магазине вы можете приобрести кабель выбранной вами длины и выбрать разъемы, которые мы обожмем перед отправкой вам.

• Подробности внизу предложения.

ПРОДУКТ КЛАССА «А»

TRISET-113 PE — это кабель, соответствующий директиве CPR. Они соответствуют европейскому стандарту EN 50575, который определяет требования к пожаробезопасности, методам испытаний и оценке кабелей как строительных материалов.

TRISET-113 PE также соответствуют стандарту EN50117 и соответствуют стандарту класса А во всей полосе передачи в диапазоне частот 5–3000 МГц.

ТРИСЭТ-113 ПЭ также соответствует требованиям постановления Министерства транспорта, строительства и морского хозяйства о «технических условиях, которым должны соответствовать здания и их расположение» от 22 ноября, 2012 г. в области прокладки кабелей для установки RTV/SAT.

Медный сердечник: 1,13 мм (точность +/- 0,03)

Физически вспененный диэлектрик:

• Толщина диэлектрика: 1,83 мм (точность +/- 0,05)
• Диаметр диэлектрика: 4,80 мм (точность +/- 0,1)
• Овальность (деформация от круглого сечения) ): +/- 2%

Фольга Al/PET/Al, приклеенная к диэлектрику толщиной 30/12/30 мкм:

• Ширина: 18 мм (точность +/- 0,3)
• Перекрытие: >3 мм (точность +/- 0,5)
• Толщина: 75 мкм (точность + /- 3)

Плетение:

• Материал: Алюминий
• Диаметр проволоки: 0,12 мм (точность +/- 0,01)
• Количество проволок: 24 х 6 шт.
• Угол охвата: 19,34 градуса.
• Охват: 81 %.

Пальто:

• Материал: полиэтилен
• Толщина: 0,8 мм (точность +/- 0,01)
• Диаметр: 6,8 мм (точность +0,20/-0,05)
• Цвет: черный

Электрические параметры:

• Сопротивление при 20°C: 16,85 Ом/км (точность +/- 0,5)
• Емкость: 52 пФ/м (точность +/- 1,5)
• Сопротивление изоляции: 2000 МОм/км (точность +/- 3%)
• Импеданс: 75 Ом (точность +/- 3)
• Коэффициент сжатия волны: 84% (точность +/ - 1)

Механические параметры:

• Температура эксплуатации: -30...+70 °С
• Температура укладки: -5...+40 °С
• Минимальный радиус изгиба: 35 мм (одиночный выстрел), 70 мм (многозарядный)

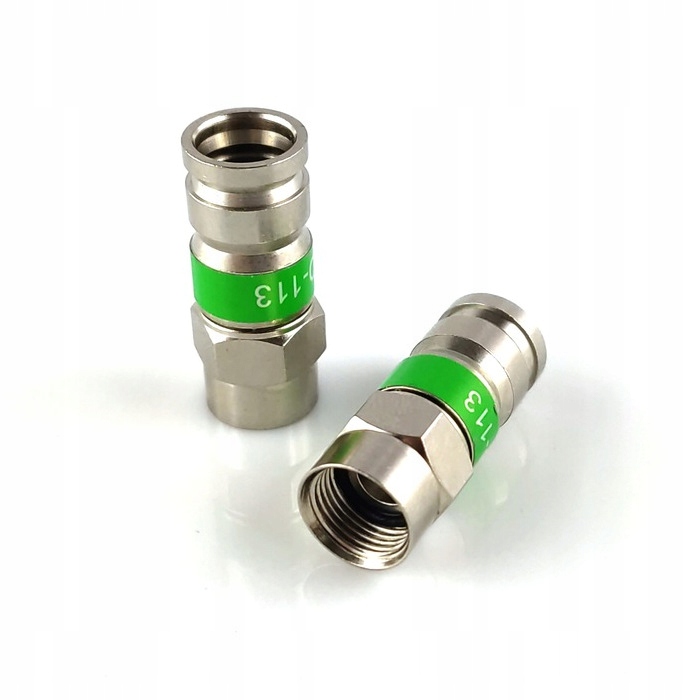

MASTER или tc' F6D сжатые разъемы

Вилки, используемые на концах кабеля Трисет-113, представляют собой высококачественные разъемы типа F. Разъемы этого типа характеризуются очень высокой прочностью и высоким уровнем защиты от влаги, которая является одной из наиболее частых причин выхода из строя кабеля. антенные и радиосистемы,

Разъемы на кабеле обжимаются с помощью профессиональных кримперов. Два компрессионных кольца обеспечивают отличную фиксацию кабеля и предотвращают попадание воды. Свободно вращающаяся гайка и точная резьба исключают известные монтажникам проблемы с накручиванием разъема на розетку.

Характерные особенности

• широкий рабочий диапазон до 3 ГГц,
• водонепроницаемость соединения разъем-кабель,
• коррозионная стойкость - полностью из цветных металлов,
>
• очень низкое затухание во всем рабочем диапазоне,
• отличная адаптация к линии передачи во всем рабочем диапазоне,
• очень простой и быстрый монтаж – метод зажима: продольное сжатие ,
• правильно обжатый разъем очень сложно оторвать от кабеля - два обжимных кольца,
• разъем - монолит,

СОЗДАЙТЕ СВОЙ КАБЕЛЬ нужной длины и с подходящими вам разъемами!

Если в нашем предложении нет кабеля, соответствующего вашим ожиданиям, сделайте ИНДИВИДУАЛЬНЫЙ заказ . Благодаря этому мы изготовим кабель по ВАШЕЙ технической документации. Выполняя индивидуальный заказ НИЧЕГО НЕ СТОИТ, вы платите только за материалы.

Все, что вам нужно сделать, это добавить ингредиенты для изготовления кабеля в корзину.

1) СКОЛЬКО МЕТРОВ КАБЕЛЯ ВАМ НУЖНО?

Положите в корзину необходимое количество кабеля, кратное 1 метру. Совершите покупку из следующих предложений:

• Белый кабель ::: Предложение Allegro 12832131284
• Черный кабель ::: Выберите количество 12832080777

Какой кабель выбрать?

• Белый кабель — тройной экранированный, предназначенный для использования внутри помещений установки b>. Он имеет гибкую оболочку, благодаря которой можно легко проложить кабель в плинтусах или замотать за телевизором или шкафом. Кабель не устойчив к погодным условиям и УФ-излучению. При использовании на открытом воздухе через некоторое время он может треснуть и деформироваться.

• Черный кабель — кабель для использования на открытом воздухе. Его покрытие изготовлено из полиэтилена, устойчивого к ультрафиолетовым лучам и неблагоприятным погодным условиям. Внутри кабеля имеется гель, который предотвращает попадание воды. Он не трескается снаружи здания, но более жёсткий, что затрудняет его установку внутри квартиры.

2) КАКИЕ РАЗЪЕМЫ У НАС ЕСТЬ ЗАЖИМЫ?

Положите в корзину разъемы, которые лучше всего подойдут для установки вашей антенны. Совершите покупку по следующим предложениям:

• Прямой разъем F ::: Предложение Allegro 13224047347
• Прямая вилка для телевизора ::: Предложение Allegro 13224163233
• Прямая вилка для телевизора с гнездом ::: Предложение Allegro 13224047418< /b >
• Разъем ANGLE F ::: Предложение Allegro 13224814729
• Разъем ANGLE Male TV ::: Предложение Allegro 13224769811
• Гнездовой разъем для телевизора ANGLEi ::: Предложение Allegro 13224768949< /b >/li>

3) ВВЕДИТЕ КОММЕНТАРИЙ К ЗАКАЗУ

Чтобы мы могли правильно обработать ваш заказ, ОБЯЗАТЕЛЬНО введите комментарий в комментарии, чтобы мы могли сделать готовый кабель из купленных материалов. ВНИМАНИЕ! Если вы воспользуетесь этой опцией, мы отправим вам готовое изделие, изготовленное по вашему индивидуальному заказу. В данной ситуации не будет возможности возврата потребителем, в соответствии со ст.38 п.1. 3 Закона от 30 мая 2014 г. о правах потребителей.
