Клапан термостатический комбинированный 50мм UNICO структурный графит правый Pex All in One

Параметры

• Тип клапана: термостатический
• Тип установки: Монтаж Alu-pex 16 мм
• Ориентация: вправо
• Вариант клапана: Угловой
• Тип комплекта: «Все в одном» – все элементы в комплекте: клапан + коннекторы + розетки + гильзы
• Цвет : Структурный графит
• Форма розетки: Круглый/Овал - комбинированный 1 шт.
• Производитель: VARIO TERM
• Расстояние между соединениями: 50 мм.
• LINE: UNICO T.
• Способ подключения: Снизу.
• Способ подключения: Снизу. b> li>
• Тип головки: Резьба: M30x1,5

Набор Unico, термостатический прямоугольный.

В комплект входит:

• 1 термостатический клапан прямоугольный,
• 1 маскирующая розетка, металлическая, двойной овал,
• 2 маскирующие втулки, металл и
• 2 соединителя Pex - для установки alu-pex 16 мм

СТОИТ ЗНАТЬ:

Клапан Unico в термостатическом исполнении специально разработан для радиаторов с нижним подключением и с вертикальными коллекторами, что позволяет использование электрического обогревателя в радиаторе, используемого летом для обогрева радиатора и использования его в качестве осушителя.

Расстояние подсоединения к монтаж – 50 мм.

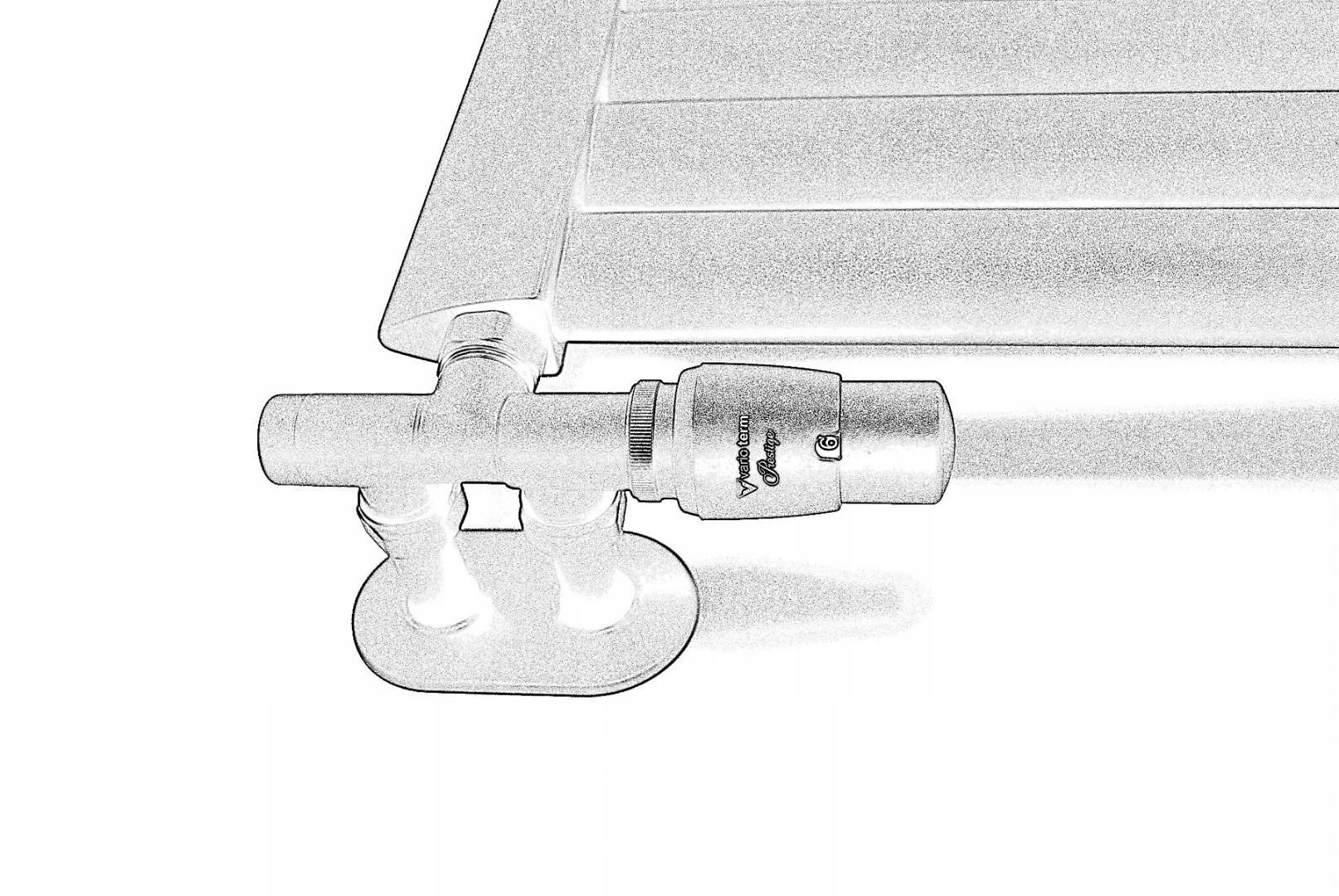

Термостатический клапан монтируется на радиаторе центрального отопления так, чтобы термостатическая головка находилась дальше от силового кабеля (согласно схеме ниже).

Конструкция подключения позволяет устанавливать его параллельно под радиатором стене, внутри контура радиатора, что защищает их от случайного повреждения.

Технические характеристики данные:

Рабочая температура 120°C

Номинальное давление 1 МПа

Теплоноситель вода

Испытательное давление 1,5 МПа

Перепад давления на клапане 0,06 МПа

Гистерезис 0,3 °K

Первоначальная настройка на вставке отсекающего клапана

Технические данные головки:

Диапазон 8°C – 30°C

Макс. температура окружающей среды 50°C

Время закрытия 16 мин.

Влияние перепада давления < 1 K

Гистерезис 0,3K

Влияние нагрева средняя температура 1,23

Надежный датчик жидкости

Регулировочная ручка с цифровой маркировкой

Функция защиты от замерзания установки (8°C при настройке «*»)

Корпус изготовлен из высококачественного пластика

Присвоение значений температуры символам на головке

Ниже приведены чертежи с размерами: Термостатический клапан Unico в правильный вариант и размеры маскирующих гильз, комбинированной овальной розетки и термостатической головки.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ЦВЕТА

Продукция Vario Term доступна в 20 основных цветах, образцы которых, отражающие реальный цвет, можно найти ниже

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Термостатические клапаны Unico можно подключить к радиатору при наличии входа:

- нижнего

а) если подача слева - выберите термостатический клапан Unico правый

б) если подача справа - выберите термостатический клапан Unico левый

- нижний средний - подключить термостатический клапан Unico можно и в такой конфигурации - используя правила выбора клапана как указано выше - но только в радиаторах с вертикальными коллекторами

ВОЗМОЖНЫЕ МОНТАЖИ:

Вы можете подключить клапан Unico как к 16-мм установке PEX – для этого вам нужно выбрать только соответствующие разъемы

Клапан Unico можно подключить к установке CU 15 мм – для этого нужно правильно подобрать разъемы

Также клапан Unico можно подключить к 1/ 2 установка - для этого нужно правильно подобрать разъемы
