СОЛНЕЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ ДЛЯ ВОДОНАГРЕВА, КОТЛА -

GREEN BOOST MPPT 3000 (120-350В постоянного тока)

Описание продукта.

Солнечный преобразователь для нагрева воды, бойлера, теплого пола и т.п.

GREEN BOOST MPPT-3000 используется для питания устройства, нагревающиеся непосредственно от фотоэлектрических солнечных панелей.

Как работает преобразователь GREEN BOOST MPPT 3000?

На панелях генерируется постоянный ток, который не подходит для прямого питания отопительных приборов, преобразуется в преобразователе в переменный ток, который можно использовать для питания отопительных приборов.

Система очень проста и функциональна. Требуется от 4 до 9 классических фотоэлектрических панелей (250Вт - 400Вт), которые будут соединены последовательно, а их общее напряжение будет в диапазоне от 120 В до 350 В.

Наш преобразователь имеет внутренний максимум защита по мощности 3кВт, при этом общая мощность панелей не должна превышать 5кВт.

Green Boost позволяет подключить два отопительных прибора, например, два котла. Один из них будет нагреваться первым. Второй котел будет нагреваться, когда термостат первого котла прекратит потребление энергии.

Благодаря технологии MPPT преобразователь автоматически подстраивается под мощность котла, чтобы оптимизировать потребление энергии от фотоэлектрических панелей.< /п>

Установка.

Чтобы подключить панели к преобразователю, необходимо использовать соответствующие кабели для фотоэлектрической установки. Их сечение не должно быть менее 4 мм. Слишком тонкие кабели приведут к нагреву и падению напряжения на входе преобразователя. В крайнем случае это приведет к потерям в системе или пожару.

Для правильной работы преобразователя необходима свободная циркуляция воздуха. Недопустимо перекрывать вентиляционные отверстия корпуса. Это может привести к перегреву и повреждению устройства.

Рекомендуется установка преобразователя в вертикальном положении. Прикрепите устройство к негорючим поверхностям, таким как бетон или металл.

ИСПОЛЬЗОВАНИЕ солнечного инвертора Green Boost 3000 Volt Polska

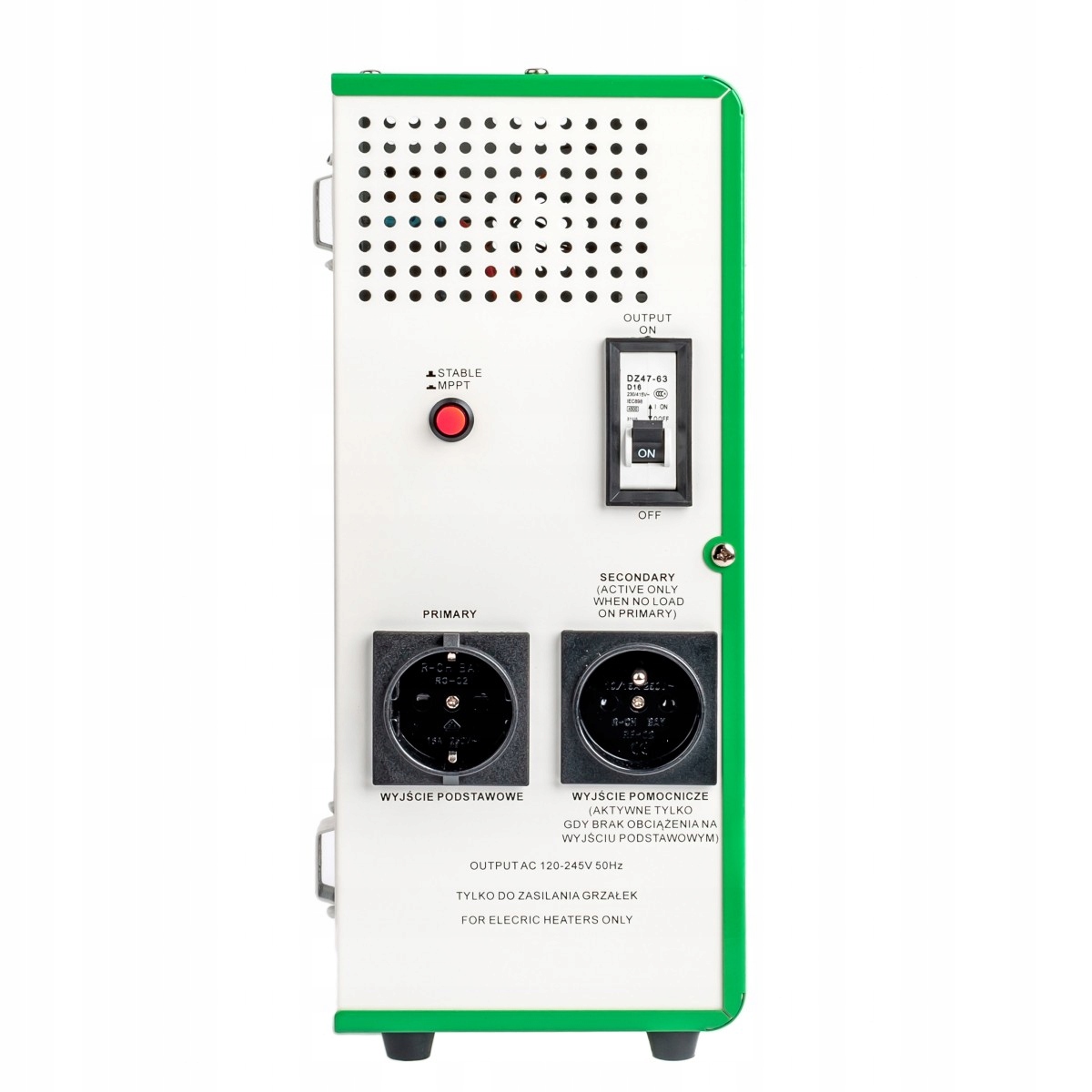

Преобразователь Green Boost 3000 оснащен 2 сетевыми розетками типа E.

Они обозначены соответственно 1 и 2. После подключения напряжения от фотоэлектрической установки (120В - 350В) преобразователь проверит наличие приемников.

Если подключены два резистивных приемника, устройство подключается к розетке. Первой будет подано питание на "1".

Розетка №1 является приоритетной, при нагрузке выше 250Вт напряжение будет только на этой розетке.

Если нагрузка упадет ниже 150Вт (или полностью пропадет), включится розетка №2.

Однако, если нагрузка на розетку «1» появится вновь (свыше 250Вт), устройство автоматически прервет подачу питания для вывода «2» и начала подачи питания на выход «1».

СОЛНЕЧНЫЙ СТАТУС. Когда фотоэлектрическое напряжение превышает 80 % от номинального напряжения устройства, загорится индикатор. В противном случае он будет мигать.

ВЫХОД ПЕРВИЧНЫЙ - загорается при работе гнезда №1.

ВЫХОД ВТОРИЧНЫЙ - загорается при работе.розетка №2

PV VOLTAGE - текущее входное напряжение PV

PV CURRENT - ток Входной ток фотоэлектрической панели

ВЫХОДНОЕ НАПРЯЖЕНИЕ — состояние выходного напряжения, показывает текущее выходное напряжение преобразователя.

РЕЖИМ MPPT — светится. загорается при выборе режима работы MPPT

OVER HEAT - загорается при перегреве устройства

СИСТЕМНАЯ ОШИБКА - загорается когда фотоэлектрическое напряжение слишком высокое или инвертор не работает должным образом (постоянный световой индикатор) или предупреждает о перегрузке (световой индикатор мигает).

Технические данные

• Максимальная мощность: 3000 Вт.
• Диапазон напряжения панели: 120–350 В постоянного тока.
• Рекомендуемое напряжение. Диапазон фотоэлектрических модулей: >200 В постоянного тока.
• Диапазон выходного напряжения: 120–245 В переменного тока/50 Гц.
• Форма выходного напряжения: модифицированная синусоидальная волна, прямоугольная волна.
• Частота выходного напряжения: ~50Гц.
• Тип источника питания (вход): MC4 (гнездо-папа).
• Выходная розетка: 2 шт.
• Перегрузка/короткое замыкание/ защита от перенапряжения: да
• Термическая защита: 80°C
• Рабочая температура: 0°C ÷ 55°C
• КПД: до 94%
• Охлаждение: активное.
• Уровень защиты: IP21.
• Размеры: 31x23,5x13 см.
• Вес: 3,3 кг.
