GSM СИГНАЛІЗАЦІЯ SATEL PERFECTA 16-WRL 5 BOSCH

Гибридная (проводная с возможностью беспроводного подключения) сигнализация Satel Perfecta 16-WRL с 5 извещателями Bosch

В комплект входят:

• Satel панель управления Perfecta 16-WRL - 1 шт;
• Антенна Satel ANT-GSM-I - 1 шт;
• Накладной пластиковый корпус Satel OPU-4 P - 1 шт;< /li>
• Трансформатор Pulsar AWT150 40ВА/16В/18В - 1 шт.
• Аксессуары для панели управления (кабель аккумулятора, монтажные штыри, резисторы);
• Satel PRF-LCD проводной клавиатура - 1 шт;
• проводной, внутренний датчик движения Bosch Gen2 ISC-BPR2-W12 – 5 шт;
• проводная внешняя оптико-акустическая сирена Yotogi TI700 – 1 шт;
>
• необслуживаемый аккумулятор 12В 7Ач – 1 шт.

❗ Настройка ПКП возможна 3 способами: с помощью программы Perfecta Soft (с компьютера, подключенного по RS- 232 (TTL) - требуется кабель Satel USB-RS или DB9FC/RJ-KPL - в комплект не входит, удаленно (GPRS) и с клавиатуры (последовательностью клавиш в сервисном меню).

❗ Детектор продается без держателя, который можно приобрести отдельно. Доступны следующие варианты: универсальный держатель (настенный), специальный B335 (настенный), специальный B338 (потолочный).

❗Руководство по эксплуатации и установке можно скачать в разделе «дополнительная информация» внизу сайта. страница.

ПРОВОДНАЯ СИСТЕМА СЕРИИ PERFECTA предназначена для охраны объектов малого и среднего размера, таких как квартиры, частные дома, рядные дома, офисы, небольшие компании и т. д. Помимо основного, традиционные методы управления системой, панель управления предлагает и более современные, такие как, среди прочего, функциональное и интуитивно понятное приложение для мобильных устройств PERFECTA CONTROL.

✅ Встроенный модуль GSM/GPRS позволяет, среди прочего: сотрудничество с мобильным приложением, поддержка PUSH-сообщений, управление/оповещение через SMS. Пульт управления позволяет разделить объект на две зоны, с выбором трех режимов ожидания (день, ночь, полный). Каждый вход может быть закреплен за одной или обеими контролируемыми зонами.

Панель управления позволяет создать беспроводную и гибридную установку (подключение к традиционной проводной системе). Двусторонняя связь с беспроводными клавиатурами PRF-LCD-WRL и сиренами MSP-300 R осуществляется в диапазоне 433 МГц. В беспроводной установке также используются извещатели серии MICRA и новые пульты дистанционного управления MPT-350. Это позволяет легко расширить существующую систему без необходимости прокладки дополнительных кабельных каналов.

ПАНЕЛЬ УПРАВЛЕНИЯ СИГНАЛИЗАЦИЯЮ Satel Perfecta 16-WRL позволяет создавать беспроводные и гибридные установки (подключение к традиционной проводной системе). Двусторонняя связь с беспроводной связью >PRF-LCD-клавиатуры WRL и MSP-300 Rсигнализируют в диапазоне 433 МГц. В беспроводной установке также используются извещатели серии MICRA и пульты дистанционного управления MPT-350. Это позволяет легко расширить существующую систему без необходимости прокладки дополнительных кабельных трасс. p>

✅ Встроенный GSM/GPRS модуль обеспечивает:

• взаимодействие с приложением PERFECTA CONTROL (Android и iOS), с поддержкой PUSH-сообщений ,
• удаленная настройка с помощью программы PERFECTA Soft,
• мониторинг событий (например, на ПЦН охранного агентства),
• голосовое сообщение,
• управление через SMS и аудиоверификацию (прослушивание звуков охраняемого объекта).

Панель управления поддерживает 2 карты nano-SIM (в комплект не входят),

Панель управления поддерживает 2 карты nano-SIM (в комплект не входят),

b> что обеспечивает непрерывность связи – в случае проблем с первым оператором диапазона автоматически выбирается вторая карта.

Плата электроники ПКП оснащена 8 входами и 4 проводными выходами. Их количество можно увеличить (до 16 входов и 12 выходов) за счет подключения модулей расширения: расширителей входов INT-E и выходов INT-O или INT-ORS. Это позволяет Расширьте систему, добавив больше детекторов, сигнальных устройств и даже исполнительных механизмов (для управления гаражными воротами, рольставнями, садовыми разбрызгивателями).

ХАРАКТЕРИСТИКИ ПРОДУКТА (Perfecta 16-WRL):

• от 8 до 16 проводных программируемых входов: выбор конфигурации: NO, NC, EOL, 2EOL/NO , 2ЭОЛ/НЗ; возможность поддержки жалюзи и датчиков вибрации
• от 4 до 12 программируемых проводных выходов
• 2 выхода питания на основной плате
• дополнительные 4 беспроводных выхода для поддержки MSP - беспроводные сирены 300
• встроенные модули: GSM/GPRS с 2-мя SIM-слотами (SMS, мониторинг станций, мобильное приложение, PUSH-уведомления); голосовой (воспроизведение голосовых сообщений для телефонных сообщений); акустическая проверка тревоги (прослушивание звуков)
• встроенный радиомодуль, работающий на частоте 433 МГц, обеспечивающий шифрованную беспроводную связь: двустороннюю (с клавиатурами PRF-LCD-WRL и сиренами MSP-300 R), одностороннее (с извещателями с серией МИКРА и пультами МПТ-350)
• разделение системы на 2 зоны: 3 режима наблюдения в каждой зоне; возможность распределения входа на две зоны; управление пользователем или с помощью таймеров
• коммуникационная шина для подключения клавиатур (PRF-LCD) и модулей расширения (INT-E, INT-O, INT-ORS)
• управление системой через использование: клавиатур (до 4-х) - проводной PRF-LCD; или беспроводной PRF-LCD-WRL; Мобильное приложение PERFECTA CONTROL; Пульты MPT-350 (до 15)
• возможность обновления ПО (прошивки)
• пароли: 15 пользовательских паролей, 1 сервисный пароль
• редактирование имен ( пользователи) , зоны, входы, выходы и модули), облегчающие управление и контроль системы
• таймеры: 8 таймеров с возможностью установки исключений
• память на 3584 события
• автоматическая диагностика основных компонентов системы.
• встроенный импульсный источник питания: защита от перегрузки, защита от полной разрядки аккумулятора, регулирование тока зарядки аккумулятора.
• программирование настроек панели управления: локально (клавиатура). , компьютер с установленной программой PERFECTA Soft, подключенный к порту RS 232 (TTL) ПКП) или удаленно (компьютер с установленной программой PERFECTA Soft, подключающийся к ПКП по GPRS)

✔ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Perfecta 16-WRL):

• программируемые проводные входы: 8
• максимальное количество программируемых входов: 16< /li>
• li>
• программируемые проводные выходы: 4
• максимальное количество программируемых выходов: 16
• входы питания: 2
• коммуникационные шины : 1
• клавиатуры: до 4
• зон: 2
• номера телефонов для оповещения: 8
• голосовых сообщений: 16
• голосовых сообщений: 16
• li>
• Пользователи: 15
• Таймеры: 8
• Память событий: 3584
• Нагрузочная способность сильноточных программируемых выходов: 1000 мА/12 В По постоянному току
• нагрузочная способность выходов программируемая слаботочная: 25 мА/12 В постоянного тока
• Нагрузочная способность выхода KPD: 500 мА/12 В постоянного тока
• AUX выходная нагрузка: 500 мА/12 В постоянного тока.
• Уровень защиты по EN 50131: Grade 2.
• Класс окружающей среды по EN 50130-5: II.
• рабочая температура: -10°С…+55°С
• максимальная влажность: 93% (±3%)
• напряжение питания: 18В переменного тока (±15%), 50-60 В Гц
• рекомендуемый трансформатор: 40 ВА
• потребление тока: 220 мА (в режиме ожидания), 240 мА (макс.)
• потребление тока от аккумулятора: 120 мА (в режиме ожидания от аккумулятора); 180 мА (макс. от аккумулятора)
• выходное напряжение источника питания: 12 В постоянного тока (±15%)
• диапазон выходного напряжения: 10,5 В…14 В постоянного тока
• Выходной ток источника питания: 2 А
• Ток зарядки аккумулятора: 500 мА
• Напряжение сообщения о сбое аккумулятора: 11 В ±10%
• Напряжение отключения аккумулятора : 10,5 В ±10 %.
• Размеры электронной платы: 160 x 110 мм.
• Вес: 115 г.

КОРПУС НАВЕРХНЕГО МОНТАЖА Satel OPU-4 P может использоваться в подсобных помещениях, на виду. Основание корпуса можно встроить в стену, а это значит, что сам корпус будет занимать меньше места. Универсальность и размеры корпуса позволяют устанавливать внутри ПКП SATEL, модули их расширения, модули связи, контроллеры и многие другие устройства.

Оборудован двойной противодиверсионной защитой: от вскрытия. крышку и не снимать ее со стен. Также имеется место для установки сетевых трансформаторов мощностью 40 или 60 ВА и резервной батареи 12 В емкостью 7 или 7,2 Ач. Не блокирует и не ослабляет радиосигнал, поэтому внутри можно размещать беспроводные устройства с антеннами.

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (ОПУ-4 П):

• двойная защита от несанкционированного доступа
• возможность установки беспроводных устройств с антеннами внутри корпуса
• место для трансформатора: 40 или 60 ВА
• возможность установки блока питания APS-412 вместо трансформатора
• поверхностный монтаж
• применение: ПКП, модули расширения и модули GSM связи - производства SATEL ; Дверные контроллеры ACCO с питанием и без него; Панель контроля доступа ACCO-NT
• размеры: 266 x 286 x 100 мм

ДВУХДИАПАЗОННАЯ АНТЕННА Satel ANT-GSM-I с разъемом IPX работает в 2-х диапазонах частот: 900/1800 МГц. Предназначен для работы с:

• Панелью управления PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, VERSA Plus, INTEGRA 128-WRL,
• Модуль сигнализации MICRA.

Антенна может быть размещена в пластмассовых корпусах SATEL со специальным местом для установки данного типа устройств, например ОПУ-4 П , ОПУ-3 П, ОПУ-2 Б.

НЕОБСЛУЖИВАЕМАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ 12В 7Ач:

• номинальное напряжение 12В
• номинальная емкость 7Ач
• габариты: 151 х 65 х 94 мм (длина/ширина/высота), общая высота: 100 мм.
• вес 2,0 кг.

ТРАНСФОРМАТОР Pulsar AWT150 предназначен для питания устройств, требующих переменного напряжения: U1, U2 или U3.

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (AWT150) ):

• напряжение питания: 230 В переменного тока/50 Гц
• выходное напряжение (U1/U2/U3): 16 В/18 В
• мощность: 40ВА
• потребляемый ток при номинальной нагрузке от сети ~230В: 0,20А
• номинальный выходной ток (I1/I2/I3): 2,2А/2,0А
• защита от короткого замыкания и перегрузки: предохранитель F в первичной цепи трансформатора (T 315 мА/250 В)
• тепловая защита: 130 градусов C (нереверсивная)
• соединительные разъемы: AWG 24-12, 2,5 мм2
• степень защиты: IP30
• корпус: PC/ABC, UL94-V0
• рабочая температура/термальная класс: -10 град.С...+40 град.С/Та 40В
• относительная влажность: 90%
• размеры: 72 х 115 х 70 мм

ПРОВОДНАЯ КЛАВИАТУРА Satel PRF-LCD используется для ежедневной работы с панелями управления серии PERFECTA. Крупные клавиши, ЖК-дисплей и светодиоды, указывающие состояние системы, делают работу системы удобной и прозрачной для всех пользователей. На клавиатуре, помимо цифровых клавиш, имеются также кнопки, позволяющие быстро активировать выбранный режим наблюдения (дневной, ночной, полный) и вызвать 3 тревоги: нападение, пожар, экстренную помощь.

✅ ХАРАКТЕРИСТИКИ ПРОДУКТА (PRF-LCD):

• совместимость с панелями управления серии PERFECTA
• большой, читаемый ЖК-дисплей< /li>
• Светодиоды, информирующие о состоянии групп и системы.
• Быстрая активация выбранного режима ожидания с помощью функциональных клавиш.
• Тревожные сигналы «ПАНИКА», «ПОЖАР», «ПОМОЩЬ», срабатывающие с клавиатуры.
• подсветка дисплея и клавиш
• звуковая сигнализация выбранных событий в системе
• сигнализация потери связи с ПКП

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (PRF-LCD):

• рабочая температура: -10°С...+55°С
• питание напряжение: 12 В постоянного тока.
• Потребляемый ток: 30 мА (в режиме ожидания), 50 мА (макс.).
• Размеры корпуса: 139 x 124 x 22 мм.
• вес: 246 г

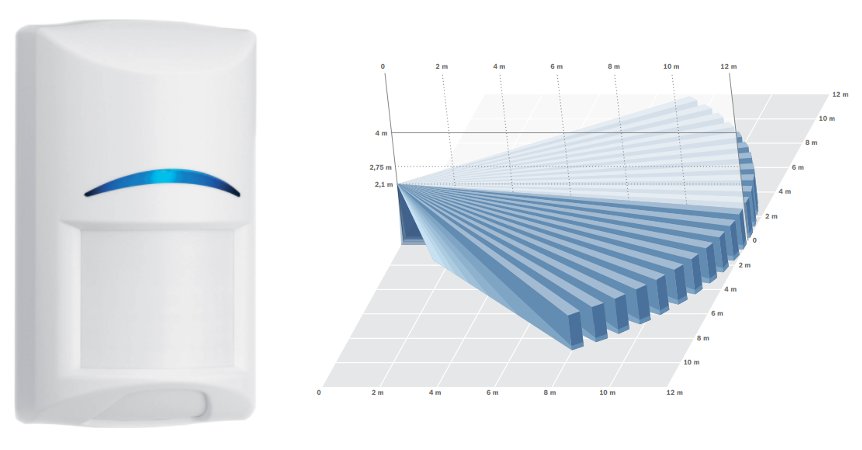

ПРОВОДНОЙ, ВНУТРЕННИЙ ПИР-ДЕТЕКТОР ДВИЖЕНИЯ Bosch Gen2 ISC-BPR2-W12 использует 2 линзы Френеля, обеспечивающие четкое изображение по всему полю обзора и высокую эффективность обнаружения злоумышленников. Эти линзы отличаются высокой плотностью (77 зон) в 7-слойном расположении, а регулируемая линза области непосредственно под устройством позволяет настроить3 дополнительные зоны управления. Улучшенные параметры контроля зоны непосредственно под устройством и площадь наблюдения 12 м х 12 м позволили охватить всю поверхность.

Дополнительное преимущество Особенностью датчика является то, что он расположен в задней части корпуса на уровне, что позволяет точно позиционировать датчик. FSP (обработка первого шага) обеспечивает практически немедленную реакцию на присутствие человека без генерации ложных сигналов тревоги из других источников. Чувствительность зависит от параметров анализируемого сигнала: амплитуды, поляризации, крутизны и времени. Это избавляет установщика от необходимости выбирать уровень чувствительности, повышая простоту установки и надежность.

Оптическая камера и электроника герметично закрыты передней панелью с защитной крышкой для предотвращения повреждений при установке. Благодаря этому на работу извещателя не влияют циркуляция воздуха и насекомые. Детектор самостоятельно регулирует свою чувствительность, поэтому может идентифицировать злоумышленников практически при любой температуре.

❗ Детектор не имеет опции невосприимчивости к домашним животным.

✔ ОСОБЕННОСТИ ПРОДУКТА (Gen2 ISC-BPR2-W12):

• динамическая температурная компенсация — отличная эффективность обнаружения в любых условиях
• диапазоне на всей поверхности 12 х 12 м
• угол обзора: 85 градусов
• регулировка чувствительности
• первый этап анализа (FSP)
• тест функции
• устойчивость к радиочастотным помехам
• возможность изменения высоты установки, не требует дополнительных регулировок – сокращение времени установки и меньшее количество ложных срабатываний
• самоблокирующийся корпус и встроенный пузырьковый уровень - сокращенное время сборки
• обработка сигнала микропроцессором

✅ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Gen2 ISC-BPR2-W12):

• тип оптики: Френеля
• рекомендуемая высота установки: 2,2 – 2,75 м
• класс безопасности: Grade 2
• рабочая температура : -30 градусов C .. +55 градусов C
• питание: 9~15 В постоянного тока
• макс. ток потребления: 18 мА
• размеры: 105 х 61 х 44 мм

ВНЕШНИЙ ПРОВОДНОЙ СИГНАЛ Yotogi TI700 оснащен пьезоэлектрическим преобразователем, излучающим звук интенсивностью макс. <б>120 дБ. Оптическая сигнализация осуществляется с помощью Светодиодов. Устройство оснащено 3 противодиверсионными системами: открытие корпуса, отсоединение его от основания и проверка работоспособности мыло. При установке установщик может выбрать способ модуляции акустического сигнала, а также возможно независимое срабатывание акустического и оптического сигналов. Корпус сирены выполнен из качественного пластика.

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (TI700 ):

• оптическая сигнализация с помощью ярких светодиодов
• тройная противодиверсионная защита (вскрытие корпуса, отрыв его) стена, пена)
• интенсивность звука: макс. 120 дБ
• рабочая температура: -35°C +60°C
• напряжение питания: 12 В постоянного тока
• потребление тока (среднее): акустическая сигнализация до 250 мА, оптическая 35 мА
• размеры: 300 x 300 x 78 мм
• вес: 0,9 кг
