Винт-ударник М10х20мм - набор 100 шт.

Винт Т-образный, размеры М10х20 мм, с резьбой по всей длине хвостовика, изготовлен из нержавеющей стали А2.

Продукт адаптирован для крепления конструктивных элементов к фотоэлектрическим панелям, используемых, в частности, для крепления монтажных реек на адаптерах, потолочных креплениях или треугольных кронштейнах. Винт необходимо использовать с фланцевой гайкой M10.

Технические характеристики:

• Символ: M10-20
• Размер: M10 x 20 мм
• Материал: нержавеющая сталь А2-70
• Конструкция: резьба по всей длине
• Количество в наборе : 100

Применение

Правильный монтаж фотоэлектрических панелей на крыше требует использования ряда близко подобранных элементов.

Монтажные элементы фотоэлектрических панелей различаются в зависимости от крыши, на которой они устанавливаются. должны быть установлены конструкции. Причем в случае скатных крыш элементы подбираются еще и по типу кровельного покрытия.

Представленный продукт можно использовать для создания следующих монтажных конструкций:

• Для плоской крыши
• Для скатной крыши – металлочерепица, битумная черепица
• Для скатной крыши – керамическая черепица
• Для скатной крыши – односкатная черепица
• Для скатной крыши – листовой металл со стоячим фальцем

Ниже вы найдете подробные элементы, которые необходимо выполнить для каждого из упомянутых типов.

Ниже вы найдете подробные элементы, которые необходимо выполнить для каждого из упомянутых типов.

Ниже вы найдете подробные элементы, которые необходимо выполнить для каждого из упомянутых типов.

Ниже вы найдете подробные элементы, которые необходимо выполнить для каждого из упомянутых типов.

p>

Все комплектующие есть в наличии на других наших аукционах!

Конструкция плоской крыши

Монтажная конструкция, позволяющая монтировать фотоэлектрические панели на плоской крыше.

Для достижения достаточно высокого выхода электрической энергии фотоэлектрические панели необходимо монтировать под углом относительно угол падения лучей солнечных. В польских условиях оптимальный угол установки солнечных панелей составляет примерно 30°, что в случае плоских крыш обусловливает необходимость использования специальных несущих конструкций.

При планировании установки фотоэлектрических панелей на плоской крыше, Помимо максимизации выработки электроэнергии, следует учитывать также такие аспекты, как, среди прочего: правильная защита конструкции от порывов ветра, несущая способность крыши, количество панелей.

Необходимые элементы монтажной конструкции:

Пример для панели со стандартной высотой рамы (35 мм).

• Монтажная рейка P4040-207
• Низкий треугольный кронштейн TD-30
• Винт с двойной резьбой DG10-200/250
• Винт с двойной резьбой DG10-200/250
• li>
• Соединитель профиля L-12
• Средний хомут KS-1
• Концевой хомут KK-35
• Болт с шестигранной головкой М10-25 или М10- 25 Т-образный болт
• Гайка с фланцем NK10
• Винт с внутренним шестигранником М8-25
• Квадратный ключ (гайка) WK8 или Подвижная шпонка с шариком WP8
< /ул>

Конструкция для скатной крыши – металлочерепица, битумная черепица

Монтажная конструкция, позволяющая установить фотоэлектрические панели на скатную крышу, покрытую металлочерепицей или битумной черепицей.

В помещении В случае монтажа фотоэлектрических панелей на покатой крыше. Из соображений безопасности невозможно установить элементы под углом, отличным от ската крыши.

Черепичная кровля — один из самых популярных видов кровли в Польша. Установка фотоэлектрических панелей на покрытой им скатной крыше не представляет большой проблемы.

Необходимые элементы монтажной конструкции:

Пример для панели со стандартной высотой рамы (35 мм).

• Монтажная рейка P4040-207
• Винт с двойной резьбой DG10-200/250 с адаптером АМ-1
• Соединитель профиля L-12
• Центральный зажим KS 1
• Концевой зажим KK-35
• Винт с шестигранной головкой M10-25 или Т-образный болт M10-25
• NK10 фланцевая гайка
• Винт с внутренним шестигранником M8-25
• Квадратный ключ (гайка) WK8 или скользящая шпонка с шариком WP8

Конструкция для скатной крыши – керамическая черепица

Монтажная конструкция, позволяющая установить фотоэлектрические панели на скатную крышу, покрытую керамической черепицей.

В случае монтажа фотоэлектрических панелей на покатая крыша, в целях безопасности нет необходимости устанавливать элементы под углом, отличным от ската крыши.

Установка фотоэлектрических панелей на крыше, покрытой керамической черепицей, требует использования дополнительный элемент, представляющий собой стандартный держатель черепицы, крепящийся к стропилам крыши. К кронштейнам прикручиваются монтажные профили, к которым в свою очередь крепятся панели.

Необходимые элементы монтажной конструкции:

Пример для панели со стандартной высотой рамы (35 мм) .

• Монтажная рейка P4040-207
• Держатель черепицы T1
• Соединитель профиля L-12
• KS-1 средний зажим
• Концевой зажим КК-35
• Винт с шестигранной головкой М10-25 или Т-образный болт М10-25
• Фланцевая гайка НК10
• Винт с внутренним шестигранником M8-25
• li>
• Квадратный ключ (гайка) WK8 или скользящий ключ с шариком WP8

Конструкция для скатной крыши – гладкая черепица

Монтажная конструкция, позволяющая установить фотоэлектрические панели на скатную крышу, покрытую простой черепицей.

В случае монтажа фотоэлектрических панелей на покатая крыша, из соображений безопасности невозможна установка ячеек под углом, отличным от ската крыши.

При установке фотоэлектрических панелей на наклонную крышу, покрытую простой черепицей, используются дополнительные кронштейны, адаптированные к этому типу кровли. Они крепятся к стропилам крыши после снятия верхнего слоя черепицы, а монтажные рейки крепятся к кронштейнам.

Необходимые элементы монтажной конструкции:

Пример для панель со стандартной высотой рамы (35мм).

• Монтажная планка P4040-207
• Держатель карпового удилища К1
• Соединитель профиля L-12
• Держатель карпового удилища К1
• Соединитель профиля L-12
• К1 li>
• KS- средний зажим 1
• Концевой зажим KK-35
• Винт с шестигранной головкой M10-25 или Т-образный болт M10-25
• NK10 фланцевая гайка
• Винт с внутренним шестигранником M8-25
• Квадратный ключ (гайка) WK8 или скользящая шпонка с шариком WP8

Конструкция для скатной крыши - листовой металл со стоячим фальцем

Монтажная конструкция, позволяющая установить фотоэлектрические панели на скатной крыше, покрытой листовым металлом со стоячим фальцем.

В случае монтаж фотоэлектрических панелей на скатной крыше, из соображений безопасности невозможно установить ячейки под углом, отличным от ската крыши.

Конструкция для монтажа фотоэлектрических панелей на крыше с металлическим листом, закрепленным с помощью шов крепится непосредственно к кровельному покрытию. Дополнительным элементом, используемым в этой системе, является так называемый держатель фальца.

Необходимые элементы монтажной конструкции:

Пример для панели со стандартной высотой рамы (35 мм).

• P4040-207 монтажная планка
• Фланцевый держатель R1
• Соединитель профиля L-12
• Средний зажим KS-1
• Концевой зажим KK-35
• Концевой зажим KK-35
• li>
• Винт с шестигранной головкой M10-25 или Т-образный болт M10-25
• Фланцевая гайка NK10
• Винт с шестигранной головкой M8-25
• Квадратный ключ WK8 (гайка) или шпонка с шариком WP8

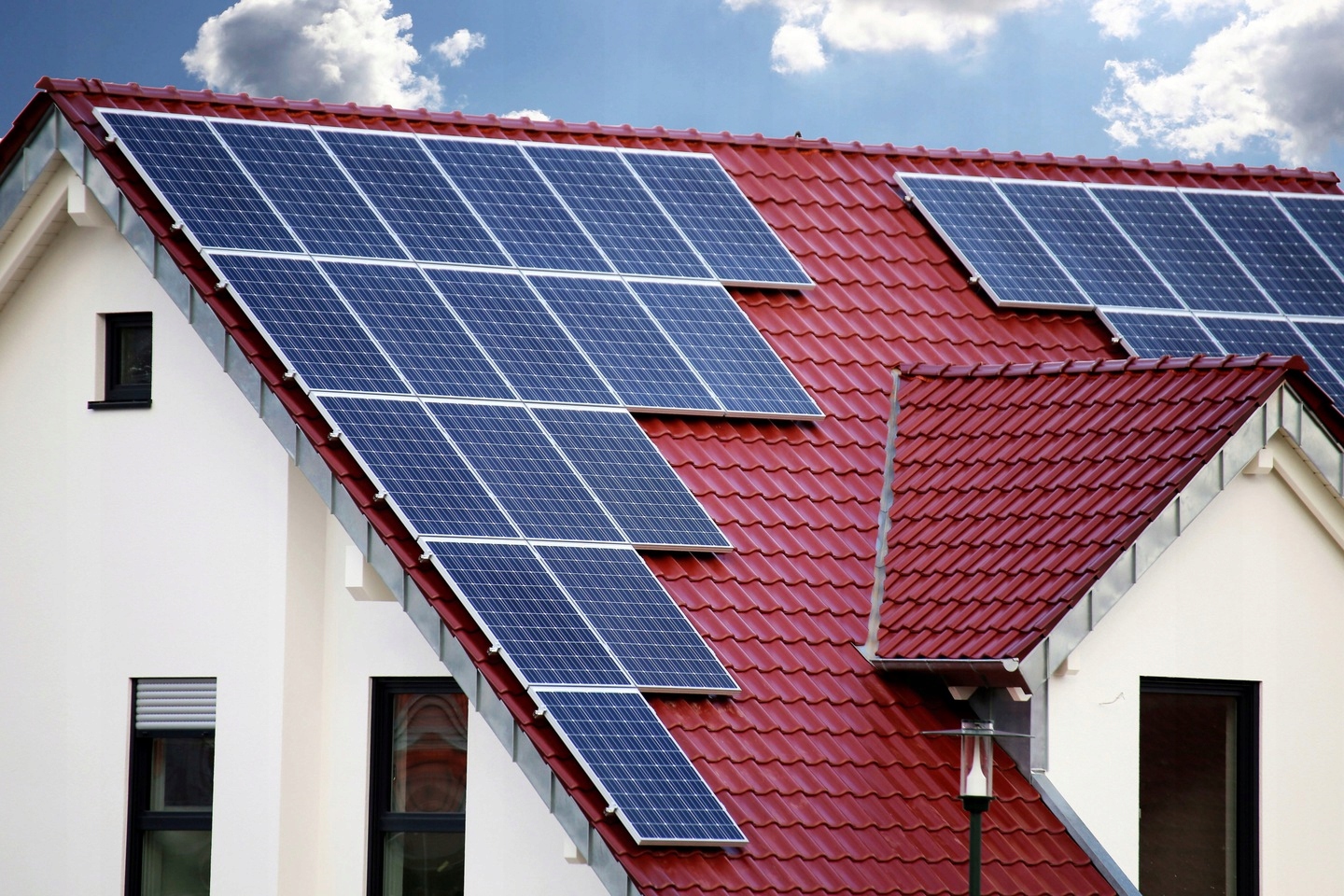

Пример использования:
