Когтерезной соединитель - MODY - со шланговым соединителем DN 25 мм - LÜDECKE - DIN 3238 - SSG 25

Исключительная долговечность и безопасность: Наши кулачковые соединители MODY LUDECKE представляют собой надежное решение для требовательных промышленных применений. Предназначены для питания сжатым воздухом пневматических инструментов в дорожном, общем строительстве, горнодобывающей и тяжелой промышленности. Они идеально подходят для работы с пневматическими молотками, дрелями, трамбовками, уплотнителями и компрессорами.

Инновационная технология производства: Соединители отличаются оригинальной технологией изготовления, что делает их более устойчивыми к растяжению, изгибу и нагрузкам, чем конкурирующая продукция. Изготовленные из материалов более высокого качества, они обеспечивают более длительный срок службы и минимизируют риск повреждения дорогостоящего оборудования и вреда для здоровья операторов.

Экологичность и безопасность: Желтая хромовая пассивация не содержит вредного шестивалентного хрома, что делает их более безопасными для окружающей среды и здоровья.

Разработаны для простоты использования: Ввинчивающееся предохранительное кольцо облегчает установку и защищает соединение от случайного отключения, например, из-за вибрации пневматики. устройство.

Универсальность применения: Муфты MODY SSG со шланговым соединителем идеально подходят для сборки линий, предназначенных для подачи сжатого воздуха к устройствам с пневматическим приводом, оснащенным кулачковыми соединителями, включая систему, используемую в устройствах «Atlas Copco». Предохранительное кольцо с резьбой повышает безопасность работы и обеспечивает большую маневренность приводных устройств.

Гарантия надежности: Инвестируйте в LUDECKE MODY, чтобы быть уверенными, что ваши пневматические инструменты будут работать надежно, безопасно и эффективно в любых условиях.

Они оснащены маслостойкими уплотнениями GOER.

Мы предлагаем полный ассортимент кулачковых соединителей MODY LUDECKE с межосевое расстояние 42 мм, совместимо с пневматическими устройствами Atlas Copco или Chicago Pneumatic.

↵

• Материал: чугун, оцинкованный и пассивированный желтым цветом (без оксида хрома VI).
• Стандарт: DIN 3238
• Рабочее давление [бар]: 16
• Рабочая температура [°C]: от -40 до +95
• Межцентровое расстояние [мм]: 42
• Прокладка: Пербунан (NBR) – маслостойкий.
• Универсальная система, используемая во всем мире, напр. в устройствах Atlas Copco.
• Рекомендуется использовать хомуты типа SL DIN 20039 A или зажимные гильзы типа LPH.
• Среда: сжатый воздух.
• Размер патрубка (DN шланга) [мм]: 25
• Протяжка (DN): 18

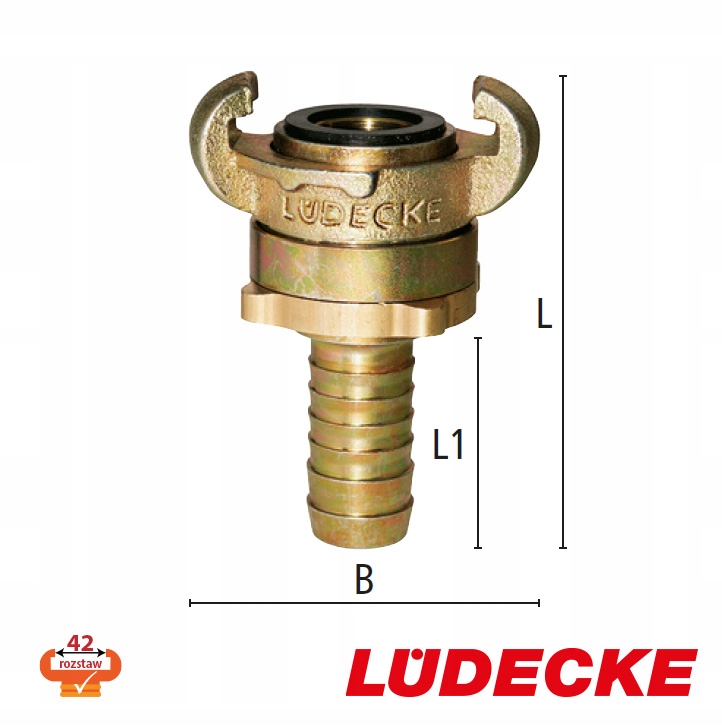

• Общая ширина (B): 63
• Общая длина (L): 100
• Длина патрубка (L1): 41
• Вес [г]: 346

Руководство пользователя для кулачковых соединителей:

Шаг 1.

Когтеобразные соединители Людеке представляют собой симметричные соединители, что означает, что мы можем соединить любые два соединителя этой системы, поскольку они не имеют охватывающей и охватывающей частей.

Шаг 2.

Чтобы соединить кабели с помощью этих разъемов, сложите их вместе так, чтобы их захваты оказались напротив друг друга и вошли в зазор между закрывающими фланцами.

Шаг 3.

Чтобы закрепить разъем, поверните разъем вправо, в результате чего захваты сомкнутся на характерное кольцо, а уплотнители внутри обеспечат герметичность соединения. Для отключения просто поверните разъемы влево.

Шаг 4.

Чтобы защитить соединение и закрыть уплотнения в разъемах, максимально затяните предохранительное кольцо, указанное стрелкой. Достаточно того, чтобы один из разъемов имел защиту, чтобы гарантировать полную функциональность и безопасность соединения.
