ОДНОСЕМЕЙНЫЙ ДОМОФОН «БЕРНШТЕЙН» АДС-03РУ

• поддерживает 2 входа (калитка и калитка)
• черный шифратор с белой ночной подсветкой
• считыватель бесконтактных ключей
• переговорное устройство громкой связи белого цвета
• поверхностный монтаж внешней кассеты
• защитная крыша

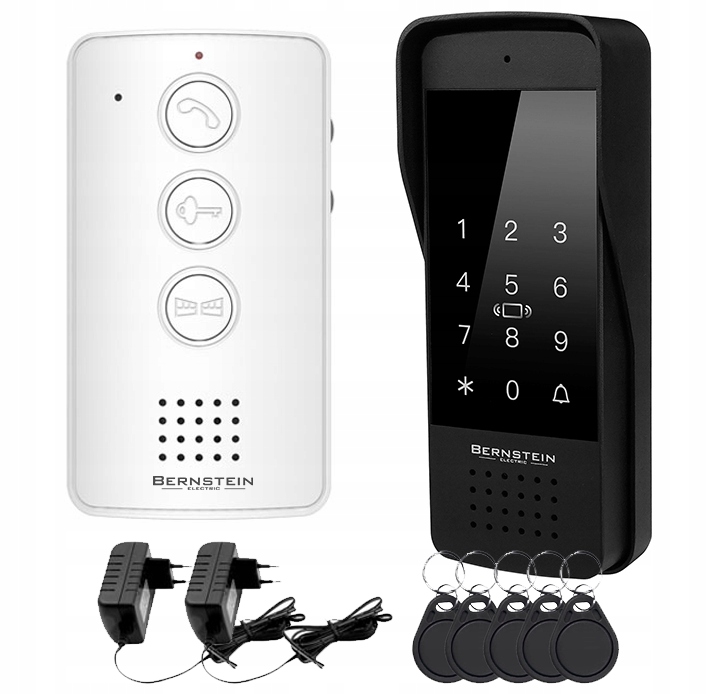

ХАРАКТЕРИСТИКИ КОМПЛЕКТА

Домофон односемейный оснащен белым переговорником, черной внешней кассетой и 2 источники питания сети постоянного тока 12В

Переговорное устройство громкой связи позволяет управлять двумя входами путем непосредственного управления электромагнитным замком и приводом въездных ворот.

Дверная станция для одного пользователя предназначена для накладногоустановки. Алюминиевый корпус кассеты в сочетании с защитной крышей обеспечивает ее устойчивость к неблагоприятным погодным условиям.

Клавиатура с цифровой клавиатурой с подсветкой белого цвета позволяет открывать ворота с помощью Пин-код. Кроме того, кассета открывает ворота при приближении брелока.

ВИДЕО-ИНСТРУКЦИЯ

Ссылка: https://www.youtube.com/watch?v=LUkmQIgSaMo

Содержание:

• 00:08 - подключение кабелей связи [кассета]
• 00:12 - подключение кабелей связи [унифон]
• 00: 28 - подключение электрозащелки
• 00:38 - подключение кнопки выхода из помещения
• 00:45 - подключение электропитания
• 00:53 - проверка устройства

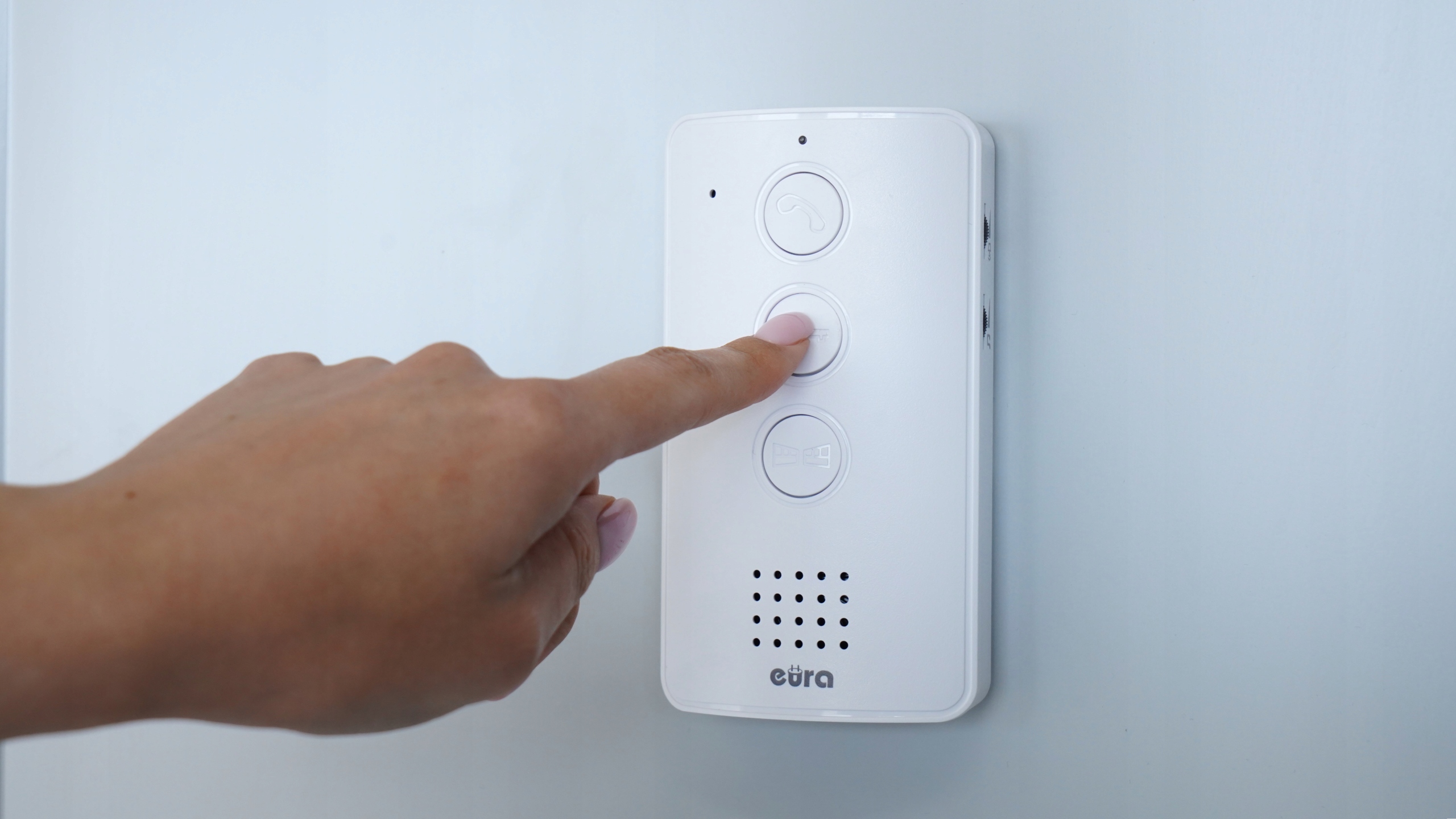

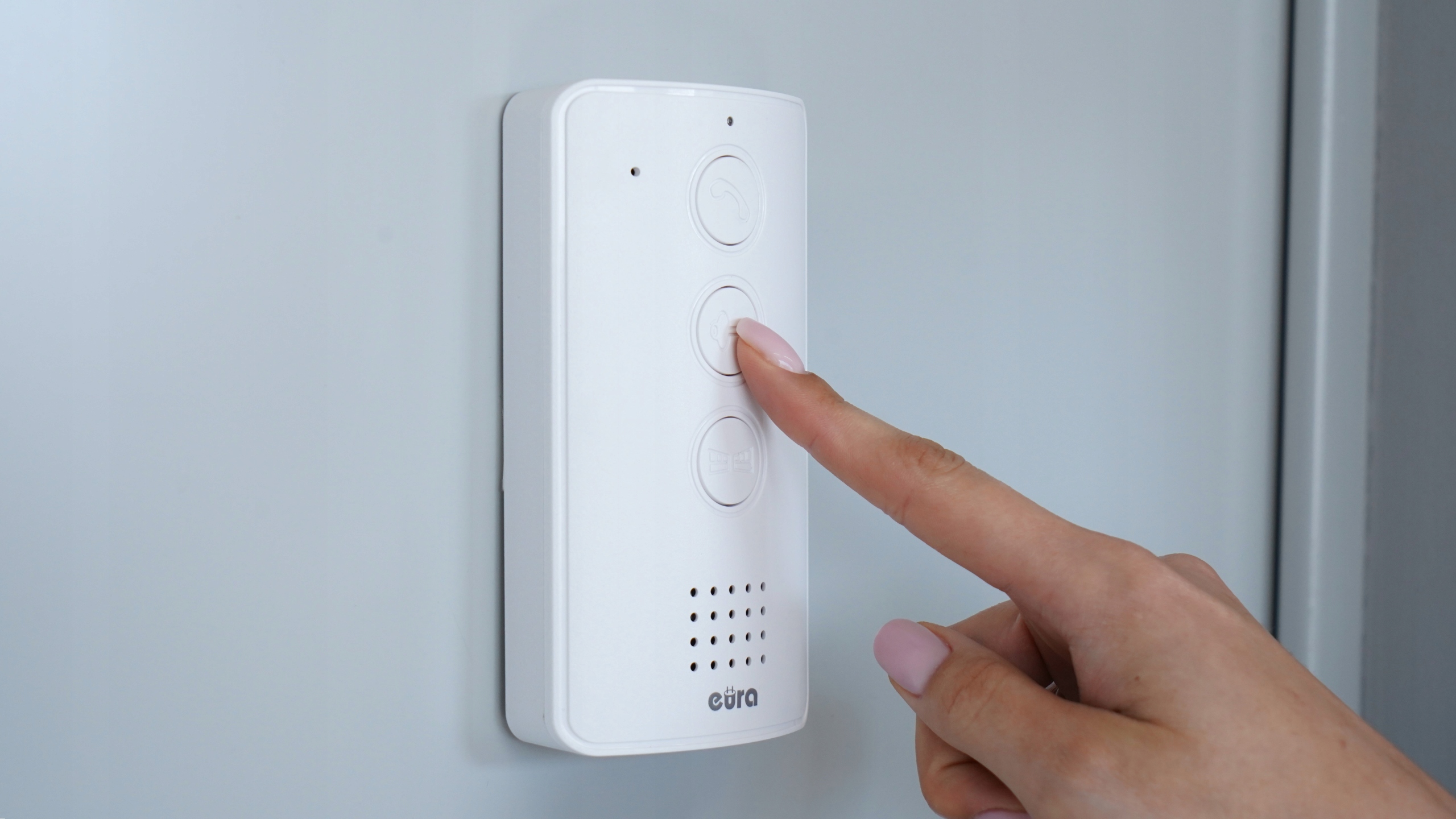

UNIFONE

Переговорное устройство громкой связи позволяет управлять двумя входами путем прямого управления электромагнитным замком. Кроме того, он оснащен функцией регулировки громкости разговора и кнопкой для незаметного прослушивания происходящего вокруг внешнего модуля.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Напряжение питания: 12 В постоянного тока.< /li>
• Потребляемая мощность — режим ожидания/работа: 0,2 Вт / 2 Вт
• Количество соединительных проводов: 4
• Количество поддерживаемых выходов: 2
• Тип связи: Проводной
• Количество мелодии звонка: 1
• Громкая связь: Да
• Материал корпуса: Алюминиевый сплав, пластик >
• Выходное напряжение электромагнитного замка: 12 В постоянного тока (выход ворот)
• Рабочий диапазон температур: 0°C ~ +55°C
• Размеры (В x Ш x Г): 137 x 89 x 23 мм.
• Вес нетто переговорного устройства: 160 г

СТРОИТЕЛЬСТВО УНИФОНА

ВОРОТНАЯ СТАНЦИЯ

Черная одноарендная воротная станция домофона предназначена для поверхностного монтажа. Изготовленный из алюминиевого сплава и защищенный дополнительной крышей, он гарантирует устойчивость к неблагоприятным погодным условиям.

Клавиатура с цифровой клавиатурой с подсветкой белого цвета позволяет открывать ворота с использованием PIN-кода.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Выходное напряжение электромагнитного замка: 12 В постоянного тока, 350 мА
• Тип связи: Проводной
• Макс. количество арендаторов: 1
• Шифрование: Да
• Клавиатура с подсветкой: Да
• Считыватель бесконтактных ключей: Mifare 13,56 МГц
• Материал корпуса: Алюминиевый сплав
• Способ монтажа: Накладной монтаж
• Защитный кожух: Да
• Коэффициент защиты: IP44
• Рабочий диапазон температурной кассеты: -15°C ~ +45°C.
• Размеры (В x Ш x Г): 170 x 65 x 39 мм
• Вес нетто кассеты: 340 г

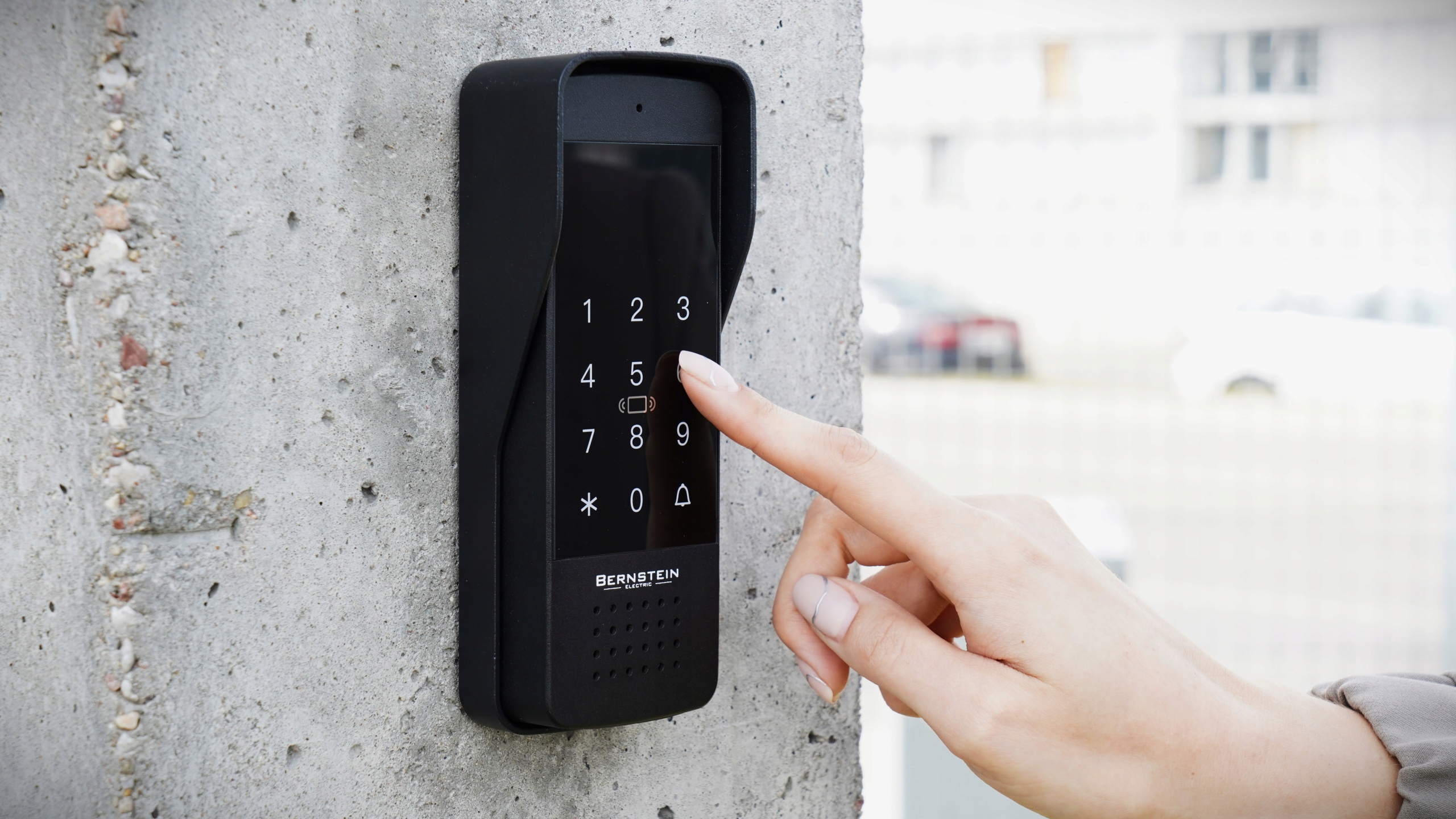

КОМФОРТНОЕ ОТКРЫТИЕ КАЛИТКИ

Воротная станция шириной 66 мм идеально подходит для установки на узкий столб.

Большие кнопки с подсветкой и широкое расстояние между ними обеспечивает удобное использование кодового замка. Благодаря этому решениюнет проблем с одновременным нажатием нескольких клавиш, как в случае с внешними кассетами меньшего размера.

Кроме того, устройство оснащено считыватель бесконтактных меток, работающий в стандарте Mifare 13,56 МГц.

СТРОИТЕЛЬСТВО ВОРОТНОЙ СТАНЦИИ

9. Микрофон

10. Навес

11. Шифратор

12. Проксимити-считыватель

13. Кнопка вызова

14. Спикер

СХЕМА ПОДКЛЮЧЕНИЯ

ЛЕГЕНДА

A. Станция ворот | B. Uniphone

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

1. Какой кабель следует использовать для соединения переговорного устройства с внешней станцией?

При проектировании электромонтажа учитывайте подходящее сечение кабелей:

• до 30 м — рекомендуемый кабель XzTKMXpw 4x2 x0,5 мм2
• до 50 м — рекомендуемый кабель XzTKMXpw 4x2 x0,8 мм2

2. Каким кабелем следует соединить внешнюю панель с ригелем (электрозащелкой)?

Кабель, соединяющий электрозащелку с внешней кассетой, должен быть не менее 2х1мм2

3. Может ли внешняя панель подвергаться воздействию дождя и снега?

Да, устройство имеет высокий коэффициент устойчивости IP44, поэтому оно может подвергаться воздействию погодных условий.

< б>5. Могу ли я использовать блок питания на DIN-рейке?

Да, рекомендуемый блок питания должен иметь напряжение постоянного тока 12 В и силу тока не менее 2 А.
