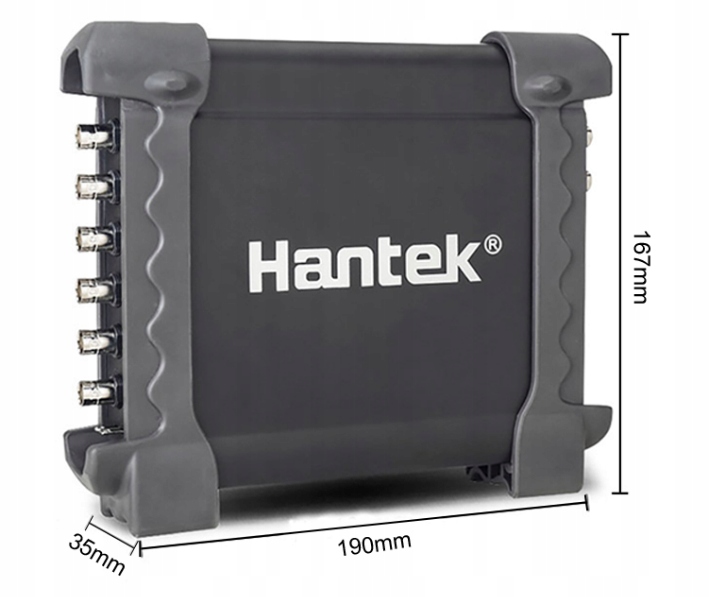

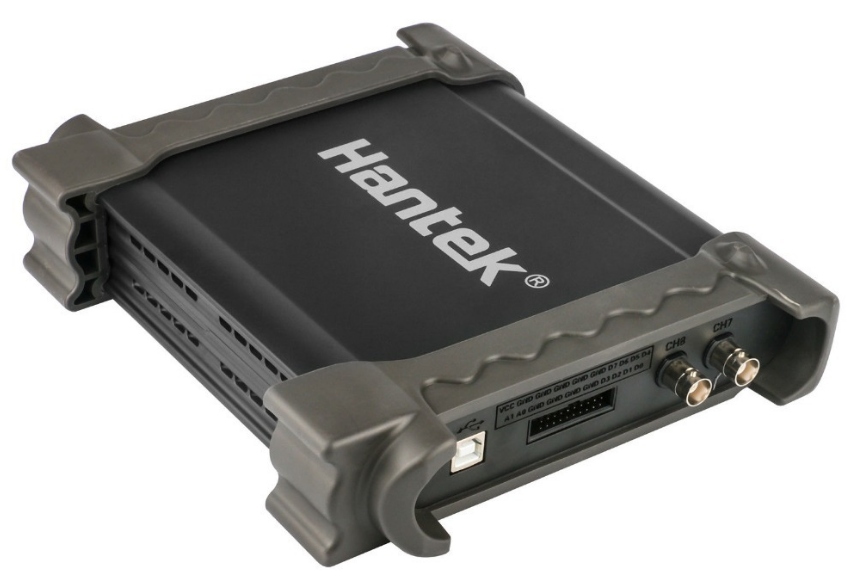

Hantek1008C USB-цифровой осциллограф, версия 2019 г.

Hantek1008C — это 8-канальный компьютерный адаптер типа цифрового осциллографа с интерфейсом USB 2.0, используемый в автомобильной диагностике и электронике. Предлагаемый осциллограф Hantek1008C имеет 8 аналоговых входных каналов со стандартным разъемом BNC. Измеренные аналоговые электрические сигналы обрабатываются осциллографом Hantek1008C и отправляются через интерфейс USB на ПК, где программное обеспечение отображает электрические сигналы (осциллограммы) в реальном времени. Очень большим преимуществом осциллографов серии Hantek1008 является управляющее программное обеспечение, которое, помимо стандартных функций измерения и записи сигналов, имеет достаточно обширное меню для автомобильной диагностики: встроенные выборки сигналов с датчиков, щупов, валов и т. д. Дополнительным преимуществом осциллографа Hantek1008B является встроенный простой цифровой генератор (генератор шаблонов) для диагностики и моделирования сигналов с коленчатого или распределительного вала.

Осциллограф Hantek1008 продается в версии 2019 года. модификация модели Hantek1008, присутствующая на рынке уже несколько лет. Основные отличия новой версии — дополнительное оборудование в виде практичной сумки, кейса для осциллографа и дополнительных аксессуаров.

Осциллографы Hantek1008 могут иметь не очень высокие параметры по сравнению со стационарными осциллографами. Однако для конкретных измерений может потребоваться наличие восьми входных каналов. Осциллограф Hantek 1008 может успешно использоваться при осциллографических измерениях в автомобильной промышленности, поскольку все исполнительные системы, сигналы от датчиков, положение валов имеют сигналы частотой в несколько кГц, которые мы легко можем увидеть. Даже при диагностике цифровой CAN-шины частота не будет превышать 1МГц (диагностика цифровой CAN-линии в автомобиле в самом простом и распространенном случае предполагает проверку, есть передача или нет - виден ли кадр электрического сигнала) . Очень привлекательная цена и функциональность осциллографа Hantek1008 также побуждают начинающих электронщиков и любителей рассмотреть возможность приобретения этой модели. В аналоговых электронных системах, создаваемых и тестируемых инженерами-электронщиками, системах промышленной автоматизации и т. д., мы чаще всего наблюдаем формы сигналов в диапазоне нескольких Герц, которые легко визуализировать с помощью USB-осциллографа Hantek1008. Мы можем сохранять и архивировать сигналы в виде графических файлов BMP/JPG или сохранять данные измерений для дальнейшей обработки в электронных таблицах в формате *.txt, *.csv, *.xls, *.doc, *.rfc.

Технические данные:

• Цифровой USB-осциллограф в виде компьютерного адаптера.
• Версия осциллографа Hantek1008C с пластиковым корпусом< /li>
• корпус позволяет осциллографу работать в вертикальном или горизонтальном положении
• 8 входных каналов для аналогового сигнала
• 12-битное вертикальное разрешение преобразователя АЦП< /li>
• Интерфейс связи USB2.0 li>
• питание от порта USB
• автоматические курсорные измерения
• 8-канальный программируемый генератор, который может обрабатывать аналоговые сигналы от коленчатого вала , распределительный вал и т. д.
< /ul>

Примеры применения в автомобильной диагностике:

Can Bus Test, Диагностика скрежетания выхлопных газов - диагностика выхлопной системы, Тест коленчатого вала - диагностика вала, Тест распределителя, Лямбда-тест, Lin Испытание шины и т. д.

Испытание автомобиля. Первая диагностика: вакуум во впускном коллекторе и зажигание, вакуум и зажигание в клапане регулировки выхлопных газов, зажигание на холостом ходу, пусковое зажигание на выхлопных газах.

Зажигание: первичное и вторичное | Датчик: расходомер воздуха, распределительный вал, коленчатый вал, распределитель, лямбда-зонд, положение дроссельной заслонки.

Диагностика шины: проверка данных шины CAN, целостность сигнала шины CAN, длительное сбор данных по левой шине CAN, шина LIN | диагностика бензиновых и дизельных двигателей

В продаже имеются две версии осциллографа Hantek1008B и Hantek1008C. Обе модели характеризуются идентичными техническими параметрами и внешним видом корпуса. Различия возникают только в стандартном оснащении. Версия Hantek1008C имеет и дополнительно поддерживает датчик HT25 для крепления к высоковольтным проводам в системе зажигания автомобиля. Если вы хотите купить датчик HT25 отдельно для модели Hantek1008B, в целом он будет дороже, и модель Hantek1008B не сможет поддерживать этот датчик (Hatek1008B не работает с датчиком HT25 для кабелей зажигания).

Программное обеспечение для управления осциллографом Hantek1008:

Программное обеспечение простое и понятное в использовании. Работает с операционными системами: Windows NT, Windows 2000, Windows XP, VISTA, Windows 7, Win8, Win10. Мы рекомендуем вам загрузить и установить программное обеспечение Hantek1008. Мы можем запустить программу без подключения осциллографа к USB, чтобы ознакомиться с функциями.

В комплект входят:

• Hantek1008C USB цифровой осциллограф - 1 шт.
• Корпус - крышка осциллографа - 1 шт.
• Испытательные провода BNC-крокодил - 4 шт.
• Щуп высокого напряжения для кабелей зажигания by Hantek HT25 — 1 шт.
• li>
• Кабель USB — 1 шт.
• CD с управляющим ПО — 1 шт.
• Руководство на английском языке — 1 шт. ПК.

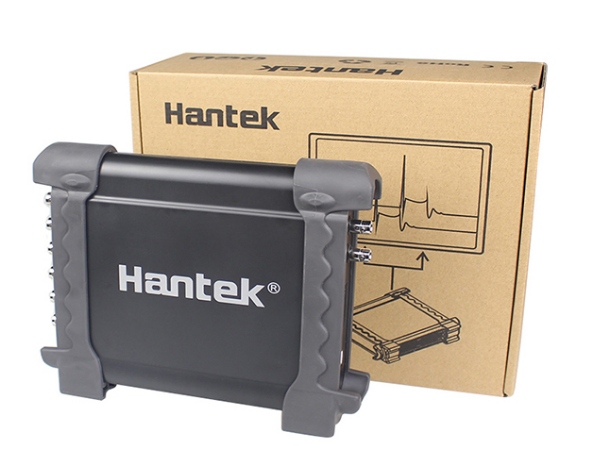

• оригинальная коробка

Таблица с подробными техническими параметрами во вложении во вкладке дополнительной информации внизу аукциона.

Дополнительное оборудование, которое стоит приобрести:

• стандартный осциллографический щуп с переключаемым делителем напряжения 1:1 или 1:10

  ---> мы рекомендую - практически незаменим для измерений Щуп Hantek PP-80

• Токовые клещи CC-65 или CC-650
• аттенюатор напряжения 20:1 HT-201
• металлические измерительные иглы для прокалывания изоляции HT-307
• переходник BNC-банан
