ХЕ-220. Модуль питания для интеграции с LM350
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 5
Оплачивая «ХЕ-220. Модуль питания для интеграции с LM350» данный товар из каталога «Монтажные комплекты», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Комплект представляет собой типовой встроенный модуль. Это стандартный регулируемый стабилизированный источник питания с одним выходным напряжением, использующий популярную схему стабилизатора LM317 или LM350.
Комплект обеспечивает ток, в зависимости от типа трансформатора, до 2500 мА для LM350. Стабилизатор комплектуется радиатором типа СК-129 или аналогичным в зависимости от маркировки производителя радиатора; можно использовать и любой другой стабилизатор.
Для регулирования напряжения используется многооборотный потенциометр, что позволяет очень точно устанавливать выходное напряжение. Минимальное напряжение, которое можно установить, составляет 1,25 В, максимальное зависит от напряжения, обеспечиваемого трансформатором. Сама микросхема LM350 может работать при напряжении до 35 В. Обратите внимание, что разница входного и выходного напряжения будет выделяться в виде тепла на радиаторе. Внутри интегральной схемы имеется защита от перегрузки, короткого замыкания и термозащита для предотвращения перегрева интегральной схемы.
При сборке обратите внимание на правильную пайку моста, диода и конденсаторов. Система не требует настройки. В особых случаях номинал резистора R2 следует откорректировать так, чтобы ток светодиода не превышал 15мА. Обычно его нет необходимости менять.
Используемый многооборотный потенциометр 5K позволяет регулировать напряжение от 1,25 В до 20 В.
Если нам нужно более высокое напряжение, используйте потенциометр со значением 10K.
В зависимости от используемого трансформатора мы можем получить напряжение от 1,25 В до 35 В.
Помните, что напряжение питания должно быть не менее На 3В выше напряжения, которое мы хотим получить.
Размеры платы 43 мм х 60 мм.
Набор для самостоятельной сборки.
Содержит набор элементов, печатную плату, схему и документацию.

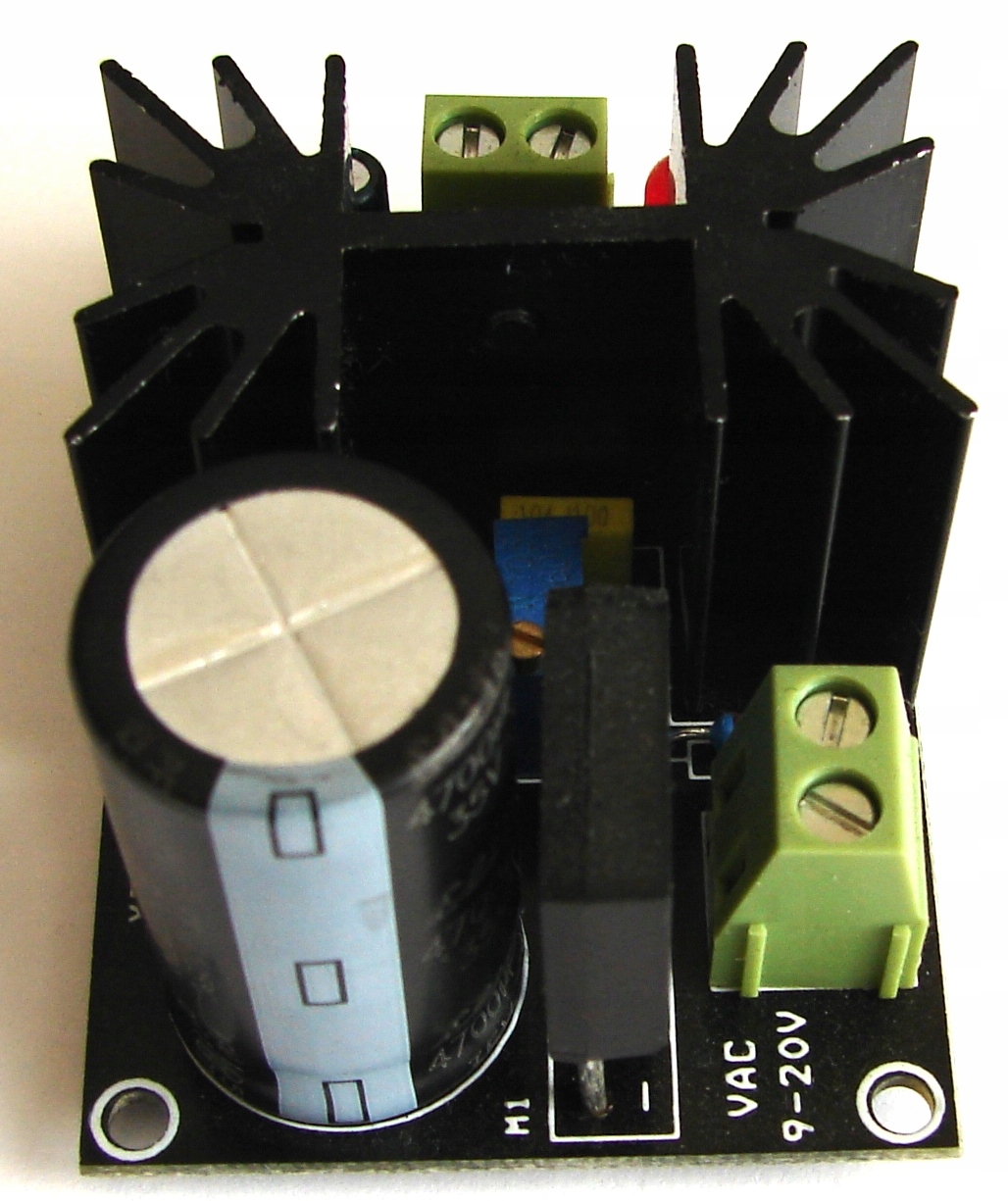

На фото набор после сборки.
