Новая улучшенная версия Heltec WiFi LoRa 32 V4 — радио 868 МГц с мощностью до 28 дБм

Еще одна плата из серии Heltec WiFi LoRa 32 — 4-я версия этого продукта. И это вносит много изменений по сравнению с WiFi LoRa 32 V3.

Сердцем по-прежнему является процессор ESP32-S3, но он заменен на версию S3R2. Это означает, что у вас есть (помимо стандартной памяти SRAM) 2 МБ памяти PSRAM (доступно через QSPI). Она немного медленнее, чем память, встроенная непосредственно в чип ESP32, но эти 2 МБ отлично подходят для больших данных/буферов.

Радиочип - SX1262 (как в V3), но... это версия High Power - мощность передачи целых 28 дБм! Само собой разумеется, что каждый дополнительный дБм означает возможность использования модуля в большем количестве случаев - но будьте осторожны, чтобы не превышать разрешенную мощность передачи для всего пути передачи, правильно настройте радио в вашей программе Arduino IDE или выберите соответствующие настройки, если вы используете Meshatastic.Вы как пользователь устройства несете ответственность за непревышение максимальной мощности.

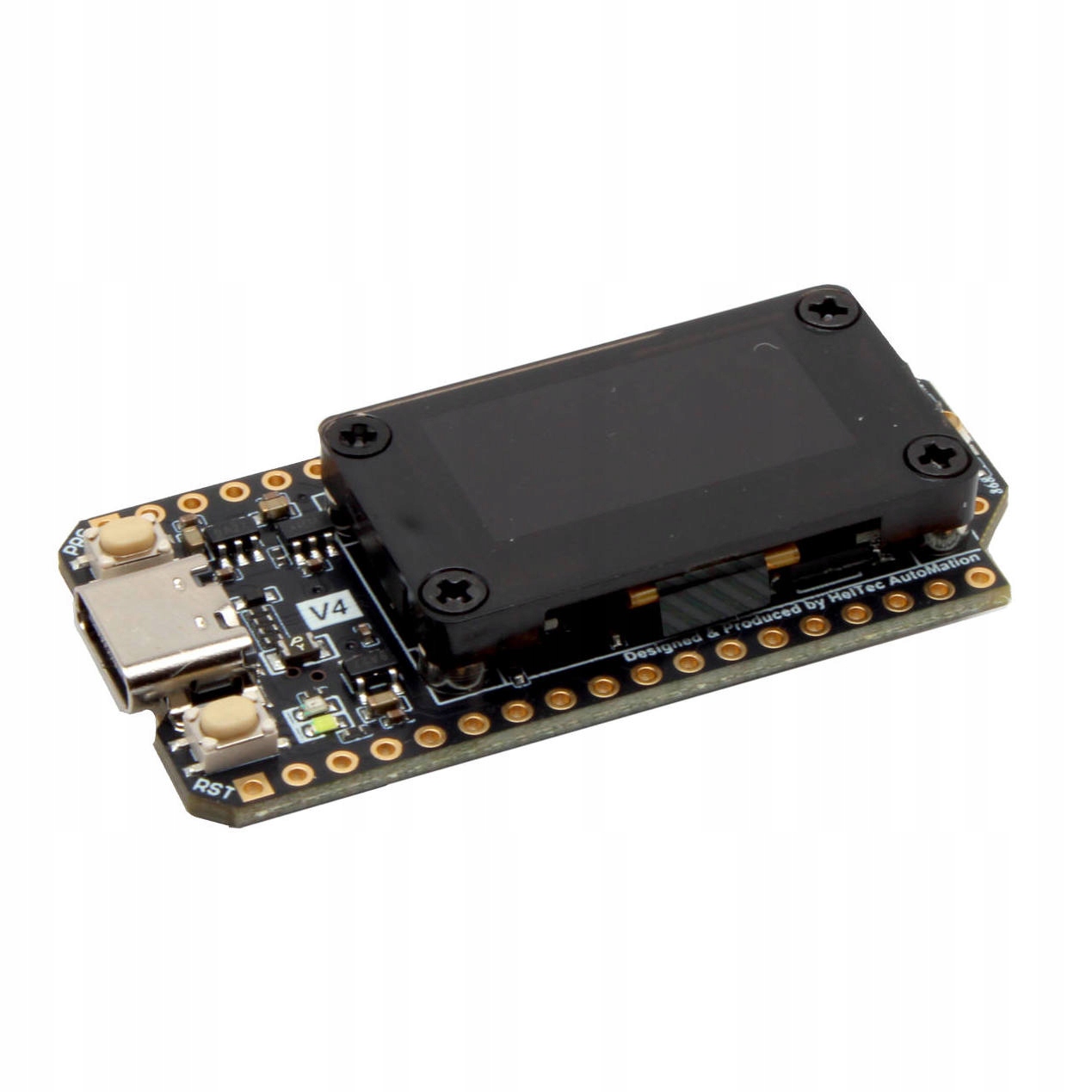

Еще одно важное изменение - модуль OLED-дисплея. Точнее, его монтаж. На этот раз в версии V4 сам OLED был закрыт прозрачной крышкой и закрыт корпусом. Каждому производителю понятно, что такое решение более устойчиво к механическим повреждениям. При тестировании ваших проектов без чехла вам не нужно быть очень осторожным, чтобы не повредить экран. В корпус экрана также встроена антенна 2,4 ГГц, благодаря чему «исчезла» пружина, которая была антенной 2,4 ГГц от предыдущих версий. Благодаря этому изменению все визуально улучшилось.

Время автономной работы также значительно улучшилось. Предыдущие версии предлагали «обычную» систему зарядки аккумулятора LiPo, версия V4 также имеет систему, адаптированную для работы с небольшими солнечными панелями, поэтому вы можете напрямую подключить V4 к панели. Эксплуатировать модуль в местах, удаленных от электросети, стало еще проще. В нижней части платы расположены два разъема SH1.25 — один для LiPo аккумулятора, другой для подключения панели.

Глядя на нижнюю часть платы, в глаза бросается и более крупный 8-контактный разъем. Да, это разъем для подключения модуля GPS!

Технические характеристики:

Процессор: ESP32-S3R2

• Два ядра 240 МГц
• WiFi до 150 Мбит/с 802.11 b/g/n/e/i
• Bluetooth (LE), Bluetooth 5, Bluetooth Mesh
• Flash: 16 МБ (внешняя)
• PSRAM-память 2 МБ (QSPI)

Другие данные:

• Радио: Semtech SX1262 (диапазон 863–870 МГц)
• Разъем для внешней антенны: IPX (U.FL) (антенна входит в комплект поставки модуля)
• Встроенная система зарядки аккумулятора Li-Ion/Li-Po с возможностью работы от солнечной панели.
• Разъем USB C.
• Разъем для аккумулятора: 2-контактный, шаг 1,25 мм (отдельный кабель SH1,25).
• Размеры: 50,2 x 25,2 x 10,2 мм.

Экран OLED:

• Диагональ: 0,96 дюйма
• Контроллер: SSD1306
• Разрешение: 128x64 пикселей

В комплекте:

• Модуль Heltec WiFi LoRa 32
• 2 лестницы с золотыми контактами + 2 двух золотых контакта
• Антенна 868 МГц (пружинного типа)
• 2 кабеля с разъемом JST для подключение аккумулятора/солнечной панели

Примечания:

• плата поставляется с прошивкой по умолчанию от Heltec, если вы хотите использовать плату с Meshtastic, загрузите прошивку самостоятельно через USB-кабель
• в комплект не входит корпус
