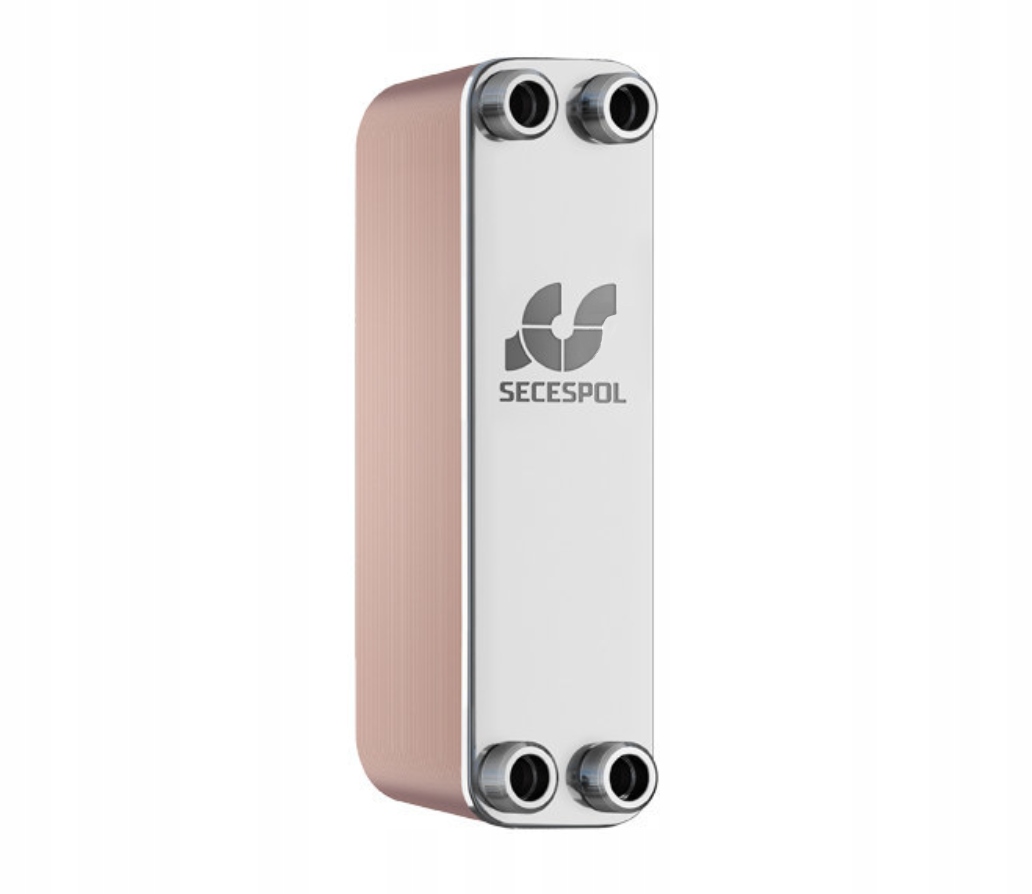

Паяный пластинчатый теплообменник однопоточный

(соединения: 4 наружные резьбы)

ПРОИЗВОДИТЕЛЬ: HEXONIC (секеспол)

МОДЕЛЬ: LB31-20-1 "

РАЗМЕРЫ: 286 мм/123 мм/57 мм

#ID: 0203-0062

EAN: 5901704009151

ВЕС: 4,01 кг< /h2>

Паяные пластинчатые теплообменники — отличное решение для достижения высокой тепловой эффективности при низких эксплуатационных расходах.

Паяные пластинчатые теплообменники серии L — отличное решение для систем отопления и охлаждения. Постоянное соединение нагревательных пластин в процессе пайки в вакуумной печи гарантирует надежную работу при низких эксплуатационных расходах. Развитая поверхность теплообмена обеспечивает очень эффективную работу в сложных условиях. Широкий диапазон типов, размеров, количества пластин и соединений позволяет оптимизировать выбор для конкретного применения. Припой из меди или нержавеющей стали, а также возможность двойных стенок создают дополнительные возможности применения. Паяные теплообменники гарантируют надежную и длительную работу.

Паяный пластинчатый теплообменник

• Устройство, состоящее из определенного количества гофрированных нагревательных пластин, соединенных между собой припоем при высокой температуре. и вакуумный, закрытый накладками, усиливающими всю конструкцию.

Нагревательная пластина

• Плита из нержавеющей стали с тиснением в виде гофрированного рисунка.

Накладка

• Штампованная или прямая пластина из нержавеющей стали, закрывающая пакет нагревательных пластин, снабженная отверстиями для монтажа входных и выходных соединений.
< /ul>

Нагрев пакета пластин

• Набор нагревательных пластин, соединенных вместе таким образом, что тиснения создают внутренние каналы, по которым течет среда.

Поверхность теплообмена

• Поверхность нагревательной пластины, контактирующая с обоими рабочими телами в теплообменнике.

Общий теплообмен поверхность

• Общая поверхность нагревательной пластины, контактирующая с обеими рабочими жидкостями в теплообменнике.

Гидравлический удар

• Гидравлический удар – это резкое изменение давления в результате внезапного изменения скорости потока жидкости через систему. Оно может появиться при внезапном открытии или закрытии устройств контроля потока. Это явление может привести к повреждению устройства.

Преимущества

• Высокий термический коэффициент
• Компактная конструкция
• Доступен вариант с асимметричными пластинами.
• Простота сборки и разборки.
• Устойчив к высоким температурам и давлению.

Материалы.

• нержавеющая сталь
• медный припой

Примеры сред

• Вода
• Растворы пропиленгликоля
• Жидкости II группы
• Другое (после консультации с производителем)

Рабочие параметры

• Макс. температура - 230°C , ЖЖ - 160°C
• Мин. Температура - 195°С.
• Для фланца CS - 0°С.

Макс. давление

• LA,LB,LH - 3 МПа.
• LM,LC,LD,LE - 2,5 МПа
• LJ - 1,6 МПа

• Для изоляционного утепления: да
• Глубина: 28 мм
• Количество плит: 20
• Макс. рабочее давление: 30 бар
• Максимальная температура подачи: 230 °C
• Материал: Нержавеющая сталь
• Мощность: 21 кВт
• Модель: Пайка
• Соединение первичной цепи: внешняя резьба
• Соединение вторичной цепи: внешняя резьба
• Размер резьбы первичной цепи: 1 дюйм
• Размер резьбы вторичная окружность: 1 дюйм (25)
• Ширина: 123 мм
• Высота: 286 мм
• Номинальный диаметр первичной окружности: 1 дюйм (25)
• Номинальный основной внутренний диаметр: 1 дюйм (25)
