ARVEX CPS 300 ХИМИЧЕСКИЙ АНКЕР

Основание

Для использования в:

• основании из массивной каменной кладки (категория применения b), класс раствора мин. . . М 2,5,
• сверленное/перфорированное каменное основание (категория эксплуатации c), класс раствора мин. М 2,5 (после использования дополнительной сетчатой ​​гильзы).

Также возможно, хотя и не предусмотрено технической оценкой, крепление к другим твердым или мягким материалам (например, бетону, натуральному камню, газобетон, т.е. газобетон и т.п.).

Преимущества - свойства:

• универсальное применение для большинства строительных материалов,
• монтаж без расширения и напряжения, что позволяет крепить близко к краю и на небольших расстояниях,
• виброустойчивое соединение,
• экономичная, быстросхватывающаяся формула,
• для использования на открытом воздухе в среднем температурном диапазоне статических и квазистатических нагрузок,
• очень длительный срок хранения – до 18 месяцев,
• общеевропейский технический уровень оценка.

Исполнение:

Патроны с раствором на основе полиэфирной смолы, для использования с ручным, аккумуляторным или пневматическим пистолетом.

• Европейская техническая оценка CPS в каменной кладке № ETA-19/0461,
• Европейская техническая оценка CPS в стенах № ETA-19/0461
• Сертификат постоянства характеристик 1404-СПР-3200 на СУЗ в стене,
• сертификат постоянства характеристик 1404-СПР-3200 на СУЗ в стене,
• декларация работоспособности №. 2019-002 на полиэфирный анкерный раствор CPS,
• декларация эксплуатационных характеристик № 2019-002 на полиэфирный анкерный раствор CPS,
• паспорт безопасности на CPS от 01.02.2018,
• Паспорт безопасности CPS от 01.02.2018,

Инструкции по установке на твердую подложку (левая сторона) и перфорированную подложку (правая сторона):

• 1. Просверлите отверстие подходящего диаметра и глубины [левая сторона: молотком, правая сторона: просверлите основание отверстия без удара].
• 1. Просверлите отверстие необходимого диаметра и глубины [левая сторона: ударная дрель, правая сторона: отключить удар при сверлении перфорированной подложки].

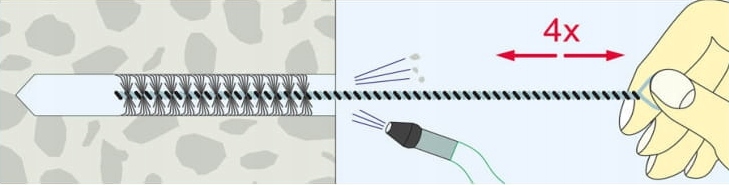

• 2. Очистите отверстие металлической щеткой и продуйте буровой шлам. Повторите 4 раза. [правая сторона: поместите правильно выбранную сетчатую втулку].
• 2. Очистите отверстие металлической щеткой и продувочным насосом. Повторите 4 раза. [правая сторона: вставьте подходящую втулку].

• 3. Снимите крышку и присоедините миксер. Выдавить пистолетом и выбросить первые 10 см замешанного раствора.

После получения однородной цветовой смеси впрыскивайте раствор, начиная со дна отверстия.

• 3. Снимите колпачок и прикрепите насадку-смеситель. Используя пистолет, выдавите и выбросьте первые 10 см смешанной смолы. Как только цвет будет равномерно смешанным, введите смолу, начиная со дна отверстия.

• 4. Вставляя стержень в отверстие, медленно вращайте его против часовой стрелки, чтобы удалить лишний воздух. Убедитесь, что стержень вставлен в раствор на необходимую глубину.
• 4. Вставляя стержень, медленно поворачивайте его против часовой стрелки, чтобы удалить ненужный воздух. Убедитесь, что достигнута необходимая глубина заделки.

• 5. Проверьте, заполняет ли раствор отверстие/рукав до краев. Удалите излишки раствора, вытекшие из отверстия. Подождите время, необходимое для затвердевания раствора при заданной температуре.
• 5. Убедитесь, что смола заполняет отверстие/муфту до краев, удалите излишки смолы. Подождите время, необходимое для отверждения смолы при заданной температуре.

• 6. Установите фиксируемый элемент и затяните его с соответствующей силой с помощью динамометрического ключа.
• 6. Установите фиксируемый элемент и затяните его с соответствующей силой, используя динамометрический ключ.

• 7. Установка завершена, анкер готов принять нагрузку.
• 7. Установка завершена и якорь готов нести нагрузку.

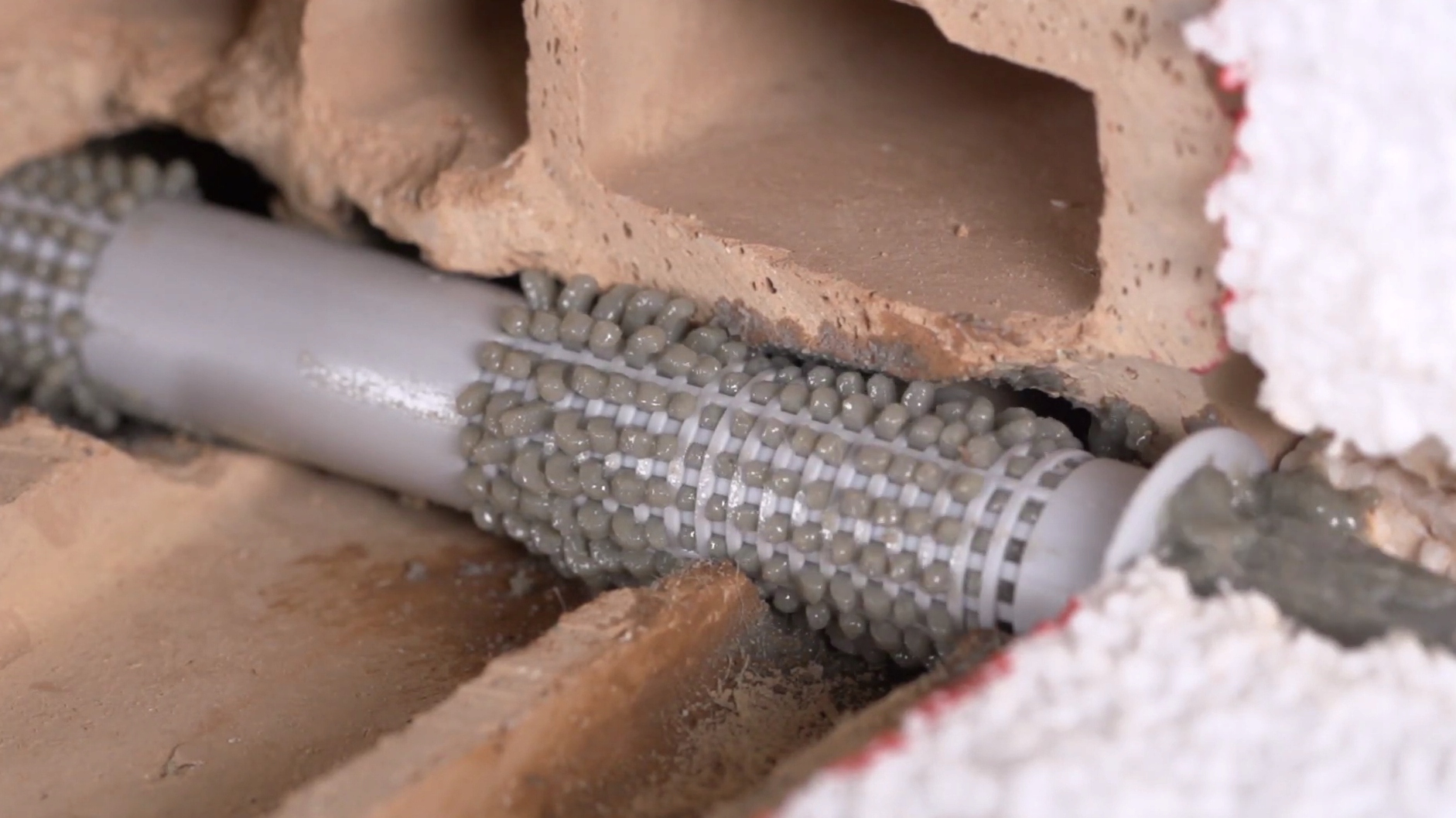

Ниже вы найдете пример фотографии химического анкера в разрезе.
