Hollywood HLC-40 КОНВЕРТЕР АУДІОСигналу Hi-Low HIGH LOW 4xRCA Cinch REMOTE

Hollywood HLC-40 — преобразователь High/Low Premium

Высококачественный преобразователь сигнала динамика в уровень RCA — вход. 4x50 Вт/выход 4xRCA, Дистанционное автоматическое включение/выключение, малые габариты, Премиум-класс

Высококачественный 4-канальный преобразователь High/Low Премиум-класса понижающий уровень аудиосигнала от Выходы динамиков радиоприемника соответствуют уровню входных сигналов RCA, используемых в большинстве универсальных автомобильных усилителей. Он позволяет подключить 4-канальный усилитель мощности к магнитоле, не имеющей линейных выходов аудиосигнала RCA (CINCH). Конвертер оснащен 4 независимыми каналами, фильтром, снижающим помехи от автомобильной установки, и системой "Auto Turn ON/OFF REMOTE" для автоматического включения и выключения усилителя.

Благодаря использованию высококачественных электронных компонентов SMD и передовых процессов обработки аудиосигнала преобразователь обеспечивает очень хорошее музыкальное звучание гораздо лучшего качества, чем многие другие аналогичные устройства за меньшую цену.

ОСНОВНЫЕ ПАРАМЕТРЫ:

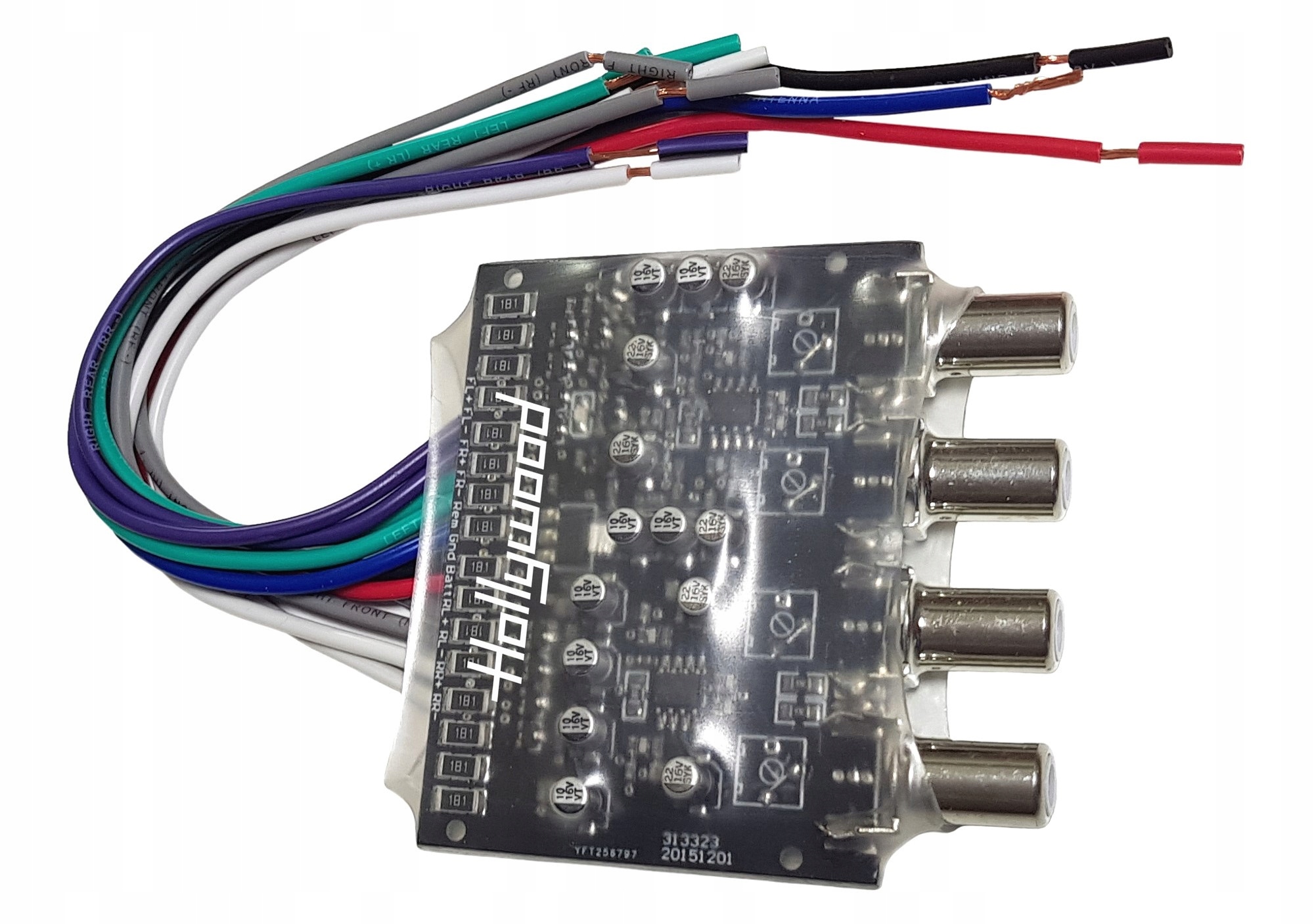

• высококлассный 4-канальный преобразователь аудиосигнала High/Low в версии для монтажников (без корпуса)
• система "Auto Turn ON/OFF REMOTE" - формирует напряжение на выходе REMOTE (+12В, макс. 100мА) для включения и выключения внешнего усилителя мощности.
• предназначена для радиостанций с выходной мощностью до до 4x50 Вт RMS.
• 4 входных канала с уровнем сигнала громкоговорителя (High Level)
• фильтр, ограничивающий помехи от системы зажигания автомобиля.
• 4 выходных канала с уровнем сигнала RCA. (Низкий уровень)
• небольшие размеры для легкой установки – плата 50 x 65 мм
• очень хорошее качество звука
• Технология SMD

ОПИСАНИЕ ПОДКЛЮЧЕНИЯ:

4 гнезда RCA

• выходы аудиосигнала с уровнем RCA (низкий) для левого и правого каналов (фронтального и тылового) подключенных к входам RCA в усилителе мощности.

Раздел питания и удаленный выход для управления усилителем - описание на плате

• Земля – черный провод – масса питания (-12В) – подключаем к массе питания магнитолы, усилителя или к кузову автомобиля< /li>
• Batt
• b> – красный провод – питание (+12В) – подключить к проводу +12В/ACC (вкл./выкл. при зажигании автомобиля) , например, на установочном разъеме магнитолы
• Rem – синий провод – выход ДИСТАНЦИОННЫЙ (выходное напряжение +12В / максимальный ток 100мА) для включения/выключения усилителя – подключить к Удаленный вход в усилителе

Раздел входа аудиосигнала или уровень динамика (High) – описание на кабелях (не на плате)

• белый провод (LF+) - подключаем к выходу динамика магнитолы для переднего левого канала с положительной полярностью (+)
• черный и белый провод (НЧ-) - подключить к выходу динамика магнитолы для переднего левого канала отрицательной полярности (-)
• серый провод (РЧ+) - подключить к выходу динамика магнитолы для переднего правого канала с положительной полярностью (+)
• серо-черный провод (RF-) – подключить к выходу динамика от магнитолы для передний правый канал с отрицательной полярностью (-)
• зеленый провод (LR+) – подключаем к выходу динамика от магнитолы для заднего левого канала с положительной полярностью (+)< /li>
• зелено-черный провод (LR-) - подключить к выходу динамика от магнитолы для заднего левого канала с отрицательной полярностью (-)
• фиолетовый провод (RR+) – подключить к выходу динамика магнитолы для заднего правого канала с положительной полярностью (+)
• фиолетово-черный провод (RR-) – подключить к выходу динамика от магнитолы задний правый канал с отрицательной полярностью (-)

Конвертер можно монтировать возле магнитолы, динамиков или непосредственно на усилителя, если в этих местах нет приборов или установок, являющихся источником сильных электрических помех.
