ПОЛУПРОВОДНИКОВОЕ РЕЛЕ ДЛЯ ПЕЧАТНОЙ ПЛАТЫ
HOYMK SSR-D3803HK 3A DC-AC
Полупроводниковые реле применяются для бесконтактного переключения мощных нагрузок в одно- и трехфазных устройствах. Отсутствие механических элементов в реле положительно влияет на долговечность устройств по сравнению с традиционными контакторами. Отсутствие контактов и искрения также является гарантией надежности и устойчивости к влаге, грязи и вибрации.
Полупроводниковые реле
HOYMK предназначены для высокочастотной коммутации приемников большой мощности, например двигателей и отопительных приборов.
Сборка сквозных отверстий – припайка к печатным платам.
ВНИМАНИЕ – ЗАЩИТА РЕЛЕ ССР (НЕЗАВИСИМО ОТ ПРОИЗВОДИТЕЛЯ)
В случае сильноточных цепей (VDC/VAC) или особенно цепей с индуктивной нагрузкой (AC) всегда не забывайте использовать соответствующую защиту, например, стабилитроны (цепи VDC и L), варисторы (MOV) или RC. цепи (Д), подключаемые параллельно выходным контактам реле (при напряжении 100-240В) или нагрузки (при напряжении 24-28В), защищающие от нежелательных помех со стороны сети или приемника, например скачков напряжения. Примеры схем с защитой ниже.
Соответствующий выбор защиты зависит от характера нагрузки, тока и типа коммутируемого напряжения и должен подбираться индивидуально. Очень часто система RC-подавителя состоит из R=33-1000Ом/1-5Вт, C=1нФ-0,10мкФ - точные значения RC подбираются на основе номограмм. Варистор следует выбирать в соответствии с типом и напряжением цепи нагрузки. Предполагается, что его напряжение в 1,6 - 1,9 раза превышает номинальное значение коммутируемого напряжения.
На входе твердотельного реле можно использовать фильтрующий конденсатор, например C = 0,10 мкФ.
Следует добавить, что в случае с ТСР-реле контроль чрезмерных значений тока (особенно импульсного тока при коротких замыканиях) требует использования сверхбыстродействующих предохранителей в цепи питания приемника. Хорошей практикой в таких случаях является также использование ТТР с более высоким номинальным током, чем следует из расчетов, чтобы реле не работало на пределе своих возможностей.
Не используйте входные кабели, управляющие твердотельным реле, длиной более 3 м.
Срок службы твердотельных реле не ограничен при условии надлежащего охлаждения. При температуре выше 80°C реле необратимо повреждается.
Чтобы обеспечить их длительную работу, необходимо обеспечить соответствующий отвод тепла за счет использования радиаторов (свыше 5А), термопасты и принудительной циркуляции воздуха с помощью вентиляторов с соответствующей эффективностью (свыше 25А).
Снижение температуры на 10°C удваивает ожидаемый срок службы твердотельных реле.
При установке нескольких реле рядом друг с другом обеспечьте расстояние между ними.Технические данные:
- рабочее напряжение (выходное): 24–380 В переменного тока
- изоляция (выход): фотоэлектрическая
- максимальный ток переключения (выход): 3A
- управляющее напряжение (вход): 3–32 В постоянного тока
- входной ток (вход): 6–35 мА li>
- ток утечки во включенном состоянии: <=1,5 мА
- время реакции (вход): < 10 мс
- рабочая температура: от -25 до +70°C.
- Температура пайки печатной платы: макс. 260°C менее чем за 5 секунд.

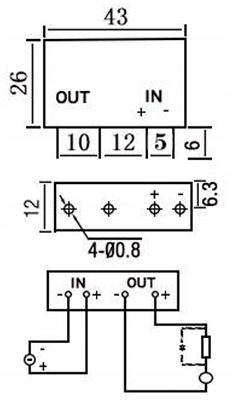

- Размеры: 43 x 25 x 12 мм.
- Вес: 16 г.
- li>
