Ведущий керн с опорой

Часть длинной системы сверления

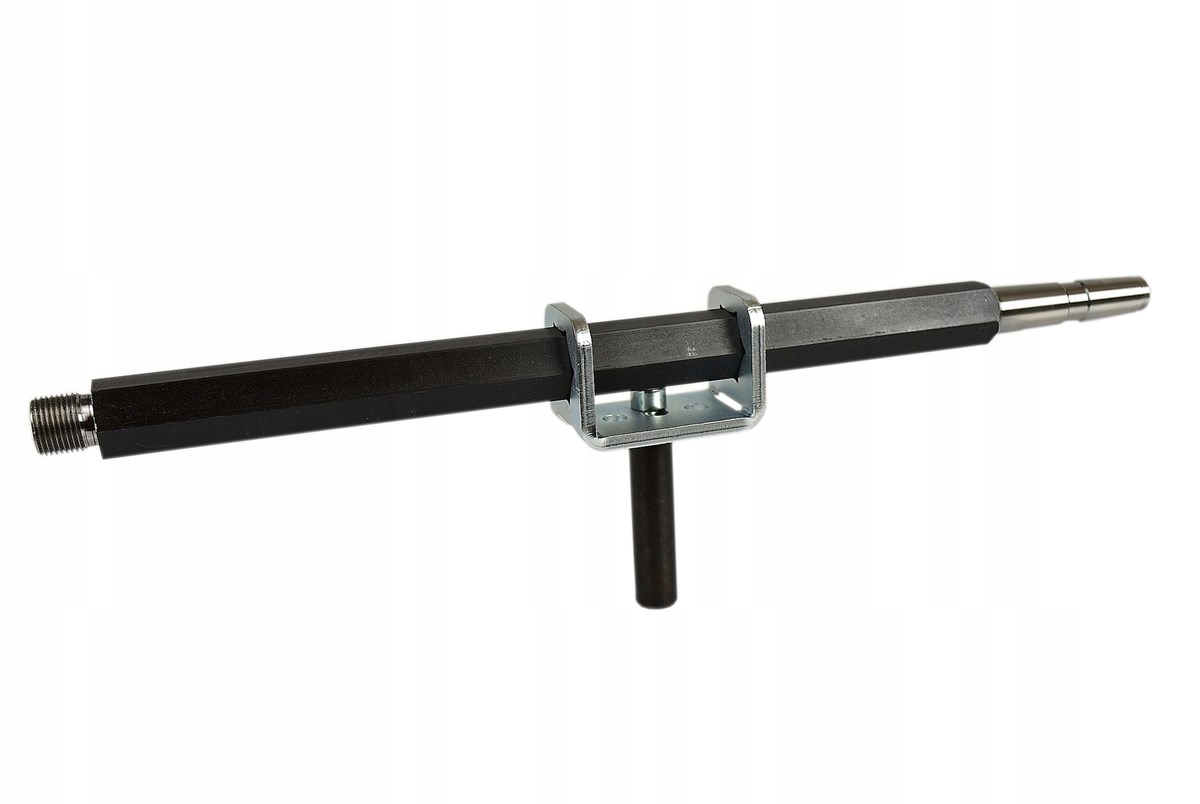

Шестиугольный хвостовик длинной сверлильной головки Gamma Zinken. Поставляется с опорой для крепления в нижней части подручника.

Общая длина: 400 мм

Глубина сверления: 250 мм

Конус Морзе: МК2

Размер резьбы: М18х1

Диаметр опорного хвостовика: 16 мм

Также может работать с другими инструментами, сверлами с резьбой М18х1.

Для комплектации всей системы сверления выберите следующие элементы:

• стандартная или большая головка
• переходник для размещения в опорном отверстии и монтажный опорный штифт - для опорных отверстий диаметром 25,4 мм (1") или 30 мм.

Ознакомьтесь с другими предложениями.

Принцип работы всей системы

Вставьте адаптер в отверстие в подручнике. Навинтите головку на направляющую, поместите направляющий штифт в адаптер и вставьте конический конец в отверстие задней бабки. Для регулировки высоты поместите ведущий или вращающийся центр в отверстие шпинделя. Теперь отрегулируйте высоту штифта в адаптере так, чтобы центральная точка находилась на той же высоте, что и центрирующая точка режущей пластины, установленной в головке. Затем закрепите заготовку на шпинделе токарного станка и отцентрируйте приспособление перед ним. С помощью ручки задней бабки теперь можно вставлять устройство во вращающийся объект (со скоростью не более 500 об/мин).

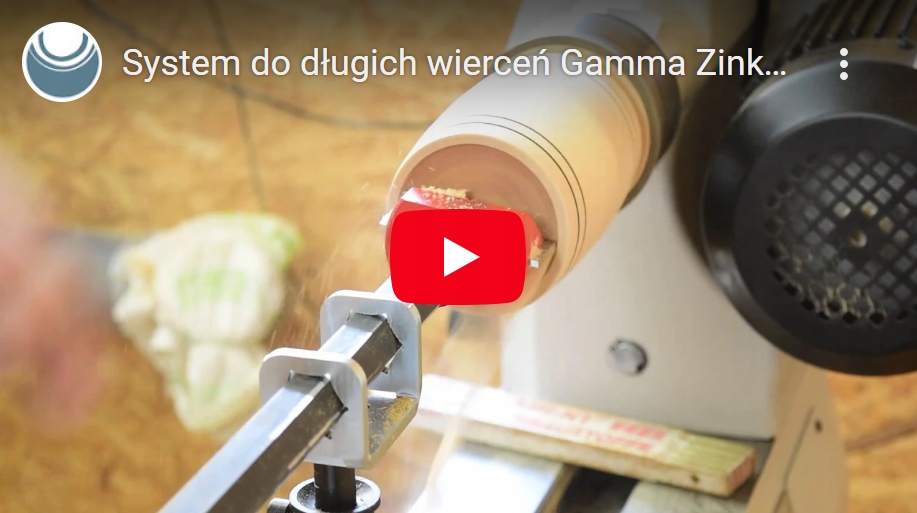

Посмотрите всю систему длинного бурения в действии и скопируйте ссылку

https://youtu.be/atKiXM9rkQE

Gamma Zinken — итальянская мануфактура, расположенная недалеко от Милана, которой управляет Луиджи Милани.

Как активный токарь, он знает, что нужно его коллегам. Он самостоятельно проектирует инструменты и машины, которые отличаются высокой точностью, качеством и инновациями.

Предложение компании включает в себя держатели, губки, вращающийся центр и приводные системы, токарные ножи и специализированные лезвия, систему длинного сверления, измерительные инструменты, аксессуары для шлифования, полировки и пылеудаления.
