Интерфейс iCar2 Vgate Bluetooth OBD2 ELM327 ID19

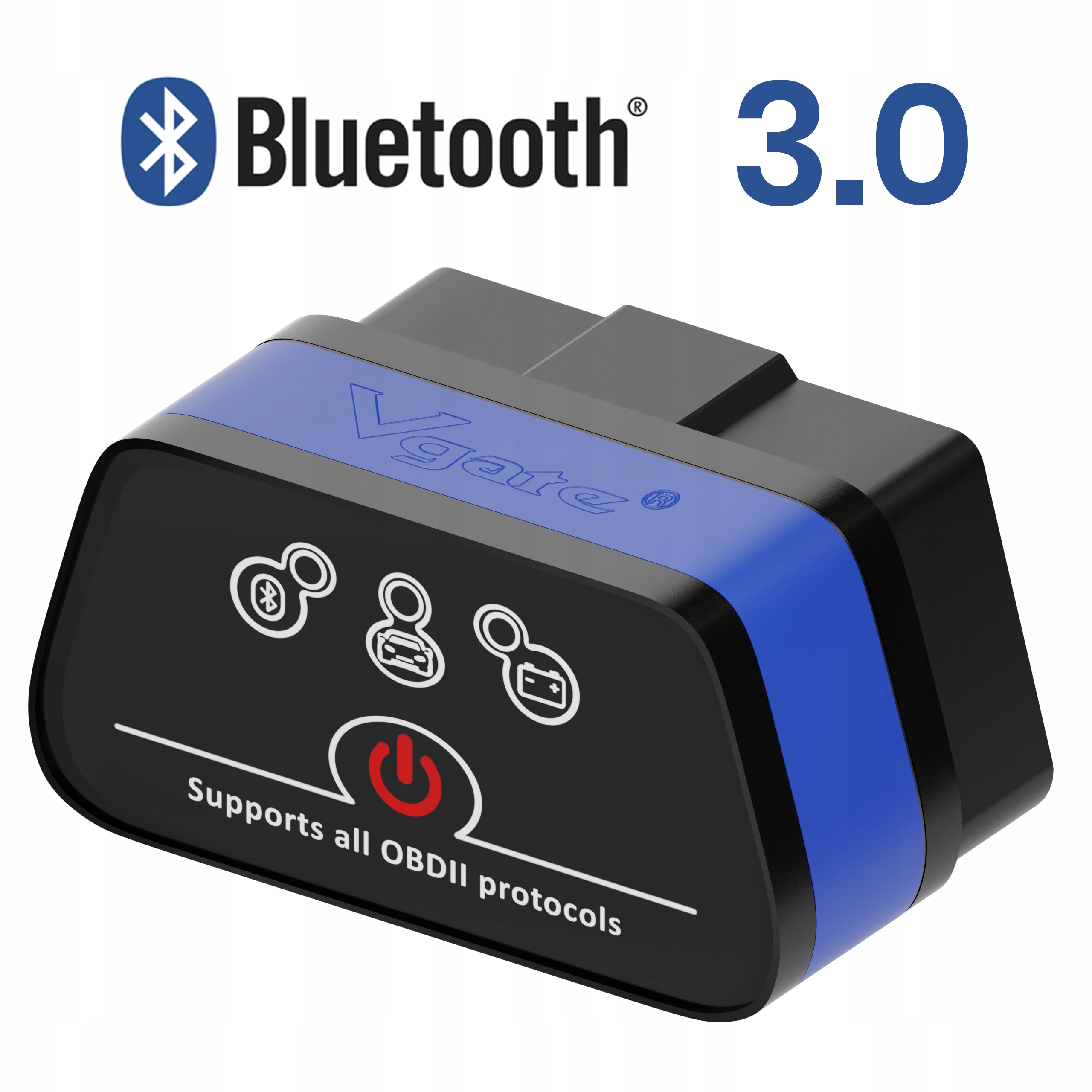

Интерфейс iCar2 Vgate Bluetooth 3.0 предназначен для диагностики всех автомобилей, оснащенных стандартным разъемом связи OBD2.

Устройство имеет встроенный автопереключатель (30 минут), благодаря чему не разряжает аккумулятор, а также функцию AutoWakeUp (примерно в 80 % автомобилей начинают работать автоматически после включения двигателя).

Питается от разъема OBDII, не требует аккумуляторов.

Функции интерфейса

• Чтение/стирание ошибок в стандарте OBD2/EOBD/JOBD/CAN
• Удаление лампочек CHECK ENGINE и MIL
• Мониторинг параметров работы двигателя в режиме реального времени (ЖИВЫЕ ДАННЫЕ), например: давление наддува, сигнал лямбда-зонда, сигнал датчика температуры, расходомер, положение дроссельной заслонки и т. д.)
• Чтение ожидающих кодов неисправностей
• Считывание кодов неисправностей производителя.
• Считывание фиксированных кадров (FREEZE FRAMES).
• Измерение мощности двигателя (л.с.).
• Измерение других параметров в диапазоне 0–100 км/. ч
• li>

Где находится разъем OBD2 в автомобиле?

Вход OBD2 часто можно найти под приборной панелью со стороны водителя (на рисунке показано типичное расположение разъема OBD2 в автомобиле).

Часто может потребоваться адаптер для облегчения доступа к скрытому разъему OBD2.

Работает с большинством диагностических программ

TORQUE - для ANDROID SYMBIAN WINDOWS MOBILE, PCMSCAN, Maxitest, MAXIECU, ScanXL-ELM, DashCommand-ELM, GM Mode 22 Scan Tool от Terry, OBD Gauge для PalmOS и Карманный ПК Даны Питерс, OBD Logger Джонатана Сенкерика, OBD-II ScanMaster Владимира Гурского, obd2crazy.com, ScanTool.net, OBD Gauge для Palm OS, ScanTest для Pocket PC, ScanMaster-ELM, ScanXL, FiatEcuScan, MultiEcuScan, OPELtestPL , SDPROG PL и т. д.

По ссылке ниже размещено видео с инструкцией по подключению диагностического интерфейса:

• https://youtu.be/UZBcmDKKtK0

Поддерживаемые протоколы

• SAE J1850 PWM (41,6 кбод)
• SAE J1850 VPW (10,4 кбод)
• ISO CAN (11-битный идентификатор, 500 кбод)
• ISO CAN (29-битный идентификатор, 500 кбод)
• ISO CAN (11-битный идентификатор, 250 кбод)
• ISO CAN (29-битный идентификатор, 250 кбод)
• ISO 9141-2 (инициализация 5 бод, 10,4 кбод)
• ISO KWP (инициализация 5 бод, 10,4 кбод)
• ISO KWP (быстрая скорость) инициализация, 10,4 кбод)

Примерные даты внедрения системы OBDII в мире: США и Азия: с 1996 г., Европа и др.: с 2000 г., автомобили с бензиновым двигателем, с 2004 г., автомобили с дизельным двигателем.

В комплект входит печатное руководство пользователя на польском языке

В комплект входят:

• Диагностический интерфейс
• Коробка
• Руководство пользователя на польском языке
• руководство на польском языке для скачивания

Работает с бесплатными польскими приложениями:

1. Piston (OBD2 и ELM327) и 2. Torque Lite (OBD2 и Car), доступные в Google Play Store

И другие бесплатные приложения, доступные в Google Play Store:

1. БД Арны / 2. Автомобильный доктор OBD / 3. Автомобильный сканер / 4. Обд Гарри Скан / 5. Оливия Драйв / 6. DashCommand

Часто задаваемые вопросы:

Какой интерфейс выбрать?

Это зависит от того, каким образом мы хотим взаимодействовать с устройством.

При использовании смартфоне с системой Android связь может осуществляться через Bluetooth 3.0 (модели ID19, ID21, ID45, ID48) и WiFi (модели ID22, ID46, ID49).

При использовании iPhone с iOS выберите интерфейс с модулем Bluetooth 4.0 (модели ID47, ID50) или WiFi (модели ID22, ID46, ID49)

Будет ли интерфейс работать с моей машиной?

Интерфейс является универсальным устройством и работает практически со всеми моделями автомобилей со стандартным разъемом OBD2. Примерные даты внедрения системы OBD2 в мире: США и Азия: с 1996 года, Европа и другие: с 2000 года, автомобили с бензиновым двигателем, с 2004 года, автомобили с дизельным двигателем.

Как подключиться к интерфейсу?

Купите программу SDPROG или загрузите бесплатное приложение, а затем подключите интерфейс к разъему OBD2. Включите Bluetooth на телефоне, настройте видимость и найдите устройство в списке. Подключаемся к нему, введя стандартный код 1234. Только после этого шага включаем приложение и подключаемся к интерфейсу. Аналогично поступаем и в случае связи через WiFi.
