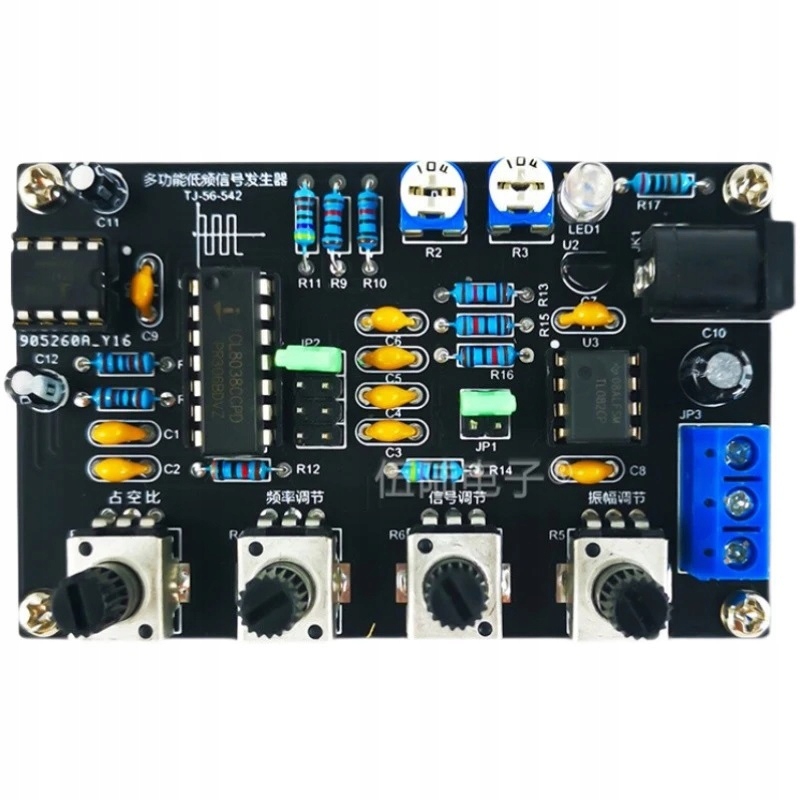

ICL8038 Генератор сигналов

5 Гц ~ 400 кГц с корпусом

Для самооценки, паяль. минуты.

Частотный диапазон: 5 Гц ~ 400 кГц (регулируемый)

Область рабочего цикла: 2 ~ 95%(регулируемый)

Небольшие искажения синусоидальная волна: 1%

Выходная линейность треугольной волны: 0,1%

dc. 7,5 В

Диапазон амплитуды выхода: 0,1 В ~ 11 Вппп (рабочее напряжение 12 В)

1. Squ: Выходная прямоугольная волна

2. Sin/ta: синусоидальный выход или треугольная волна

3. GND: Заземление

4. Функция потенциометра:

1) Рабочий цикл: Регулирование объема рабочего цикла

2) Регулировка частоты: регуляция частоты

3) Регуляция сигнала: регуляция поляризации сигнала постоянного тока

) Регуляция. Пилкодна

Многофункциональный генератор сигналов ICL8038 представляет собой единую интегрированную схему, изготовленную с использованием расширенных процессов, таких как барьерные светодиоды Шоттки. Он имеет преимущества широкого диапазона напряжений мощности, высокой стабильности, высокой точности и простоты использования. Он может работать только с несколькими внешними компонентами и может одновременно генерировать квадратные, треугольные и синусоидальные волны. Частота его функции контролируется внутренним или внешним напряжением и может использоваться для колебания напряжения и модулятора FSK

ICL8038 - это точная колебательная интегрированная цепь со многими волновыми выходами, которые могут генерировать низкую потерю реальной синусоидальной волны, треугольной волны, прямоугольной волны и других импульсных сигналов от 0,001 Гц до 300 кГц путем регулировки отдельных внешних компонентов. Частота и рабочий цикл выхода также можно контролировать электричеством или сопротивлением. Кроме того, из -за ввода FM -сигнала чип можно использовать для модуляции частоты низкого частоты

Инструкции:

Системы имеют печатную схему сборки на пластине. Вы должны обратить внимание на полярность для таких элементов, как конденсаторы, диоды, транзисторы. В случае светодиодов более длинная нога составляет плюс +, большинство элементов описали параметры на корпусе. Резисторы могут иметь маркировку полоса, их сопротивление и толерантность могут быть прочитаны с использованием калькуляторов, доступных в Интернете, или путем измерения метра. Порядок сборки обычно бесплатный, в зависимости от системы, мы сначала устанавливаем наименьшие элементы

Инструкции по монтажу под кодом QR
