ИМПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ 230/110 AC - 12 В 50 А 600 Вт постоянного тока

Преобразователь напряжения 36 В, 600 Вт. Импульсный источник питания

Описание

Если вас беспокоит плохая электробезопасность, частое срабатывание нестабильного напряжения или устройства, импортированные из-за границы, не работают должным образом, вам следует приобрести наш импульсный источник питания, который может эффективно преобразовывать напряжение с 220 В в 36 В. Он изготовлен из высококачественного алюминия и катушек из чистой меди, что обеспечивает долговечность и стабильную работу. Он широко используется в различных электроприборах для удовлетворения ваших повседневных потребностей.

Технические характеристики

Модель: S-600-36

Цвет: Серебристый

Стиль: Современный

Форма: Прямоугольная

Тип монтажа: Настенный

Материал корпуса: Алюминий

Источник питания: Сетевой электрический

Вход переменного тока: 220 В

Выход постоянного тока: 36 В, 50 А

Мощность: 600 Вт

Частота: 50–60 Гц

Погрешность: ±1

КПД: >80

Регулируемый диапазон выходного напряжения: ±5

Ток утечки: <1 мА/230 В

Температурный коэффициент: ±0,03%/°C (0~50°C/32~122°F)

Рабочая температура и влажность: -10°C~+60°C/14~140°F, относительная влажность 20%~90%

Температура и влажность окружающей среды: -20℃～+85℃/-4~185°F, 10%~95% относительной влажности

Время запуска/удержания: 200 мс, 50 мс, 20 мс

Ударопрочность: 10~500 Гц, 2G 10 мин/время, 60 мин, на каждую ось

Сопротивление между входом и выходом: 1,5 кВ переменного тока ввод и жилье; Выход 1,5 кВА переменного тока и корпус; 0,5 кВ переменного тока

Диаметр монтажного отверстия: 2,5 мм/0,01

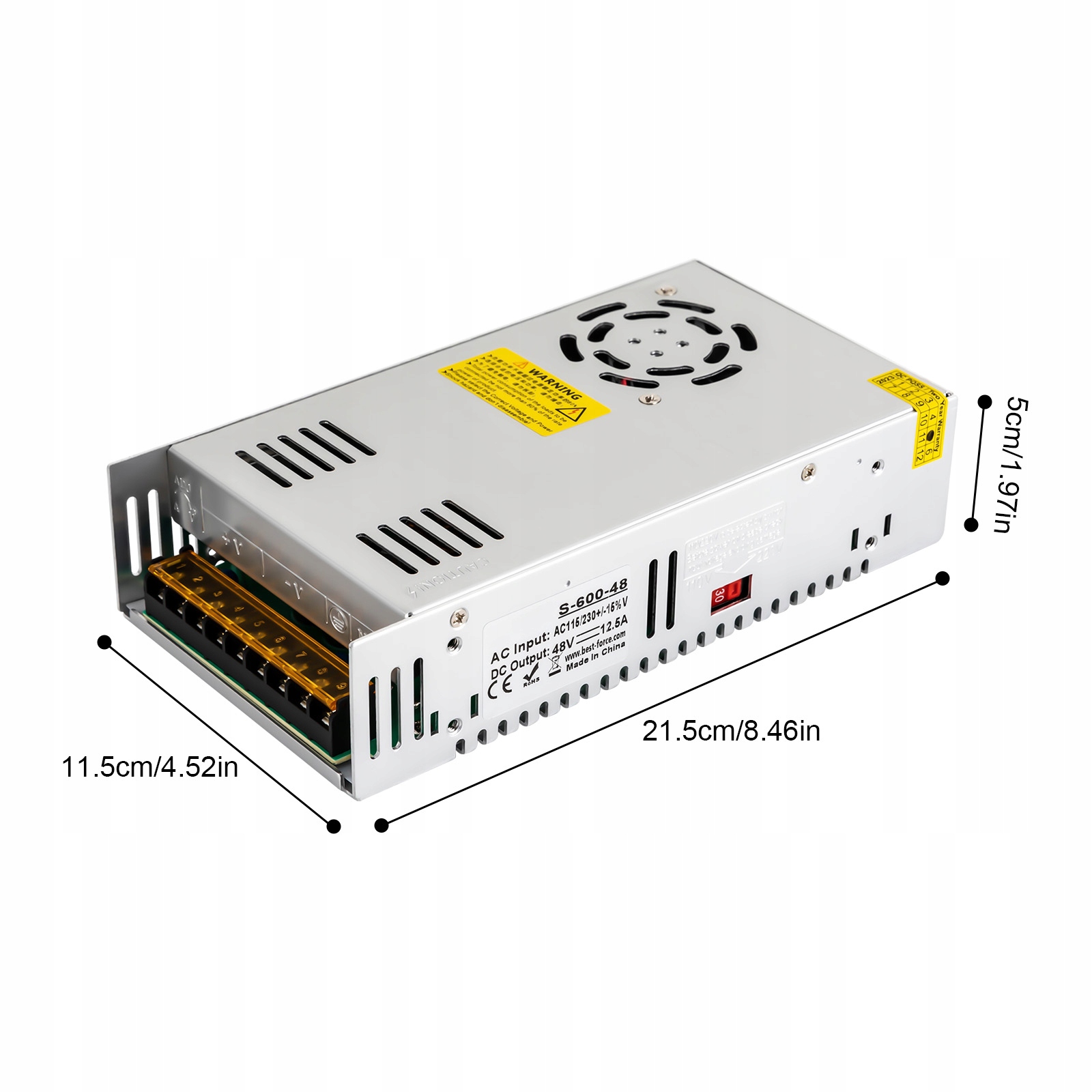

Размер изделия: 21,5*11,5*5 см/8,46*4,52*1,96 дюйма

Вес брутто: 0,75 кг/1,65 фунта

Основные характеристики

1. Стабильная выходная мощность. Благодаря использованию индукторов/трансформаторов из чистой меди, конденсаторов для фильтрации электромагнитных помех, высококачественных микросхем, эффективных интегральных схем и конструкции с плавным запуском этот импульсный источник питания имеет стабильную производительность, преобразуя переменное напряжение в стабильное постоянное напряжение, одновременно эффективно снижая электромагнитные помехи. Он имеет 2 выходных порта, каждый с автоматическим выходом 0–50 А в соответствии с вашим оборудованием. Выходное напряжение по умолчанию составляет 36 В, но его можно регулировать на 5%.

2. Высококачественные материалы: высококачественный алюминиевый корпус и высококачественные внутренние материалы, такие как печатная плата из стекловолокна и чистая медь, делают этот продукт прочным, износостойким и долговечным. Кабельные зажимы устойчивы к ржавчине и коррозии.

3. Высокая безопасность: с охлаждающим вентилятором радиатора, датчиком температуры, трансформатором из чистой меди, термостойким конденсатором, функцией автоматического сброса или предохранителя, защитой от перенапряжения, защитой от перенапряжения, защитой от короткого замыкания, защитой от перегрузки по току и защитой от перегрузки, этот продукт безопасен в использовании.

4. Идеальный помощник: после запуска этот источник питания SMPS может эффективно преобразовывать переменное напряжение 220 В в постоянное напряжение 36 В и обеспечивать различные токи на ватт для нескольких устройств, что делает его идеальным помощником в вашей повседневной жизни.

5. Компактные размеры: Компактные размеры (8,46*4,52*1,96 дюйма) означают, что это устройство не займет много места, поэтому его можно разместить в любом небольшом углу.

6. Простая установка: простая конструкция и предварительно просверленные отверстия обеспечивают простую и легкую установку.

Область применения

Подходит для источников питания светодиодов, источников питания для медицинских учреждений, источников питания дисплеев, промышленных систем управления, электроприборов, приборов, фотоэлектрических источников питания, шаговых двигателей, систем управления ПЛК, камер наблюдения, светодиодных коробов, светодиодных ламп и фонарей, световых знаков, коммуникационного оборудования, бытовой техники, промышленного оборудования, архитектурного освещения, медицинского оборудования, управления светофорами и т. д.

Как рассчитать максимальную поддерживаемую длину светодиодной ленты?

1. Предположим, что светодиодная лента имеет 60 светодиодов/м, 0,2 Вт на светодиод, затем рассчитаем максимальную длину светодиодной ленты: 0,2 Вт/светодиод × 60 светодиодов/м = 12 Вт/м, 24 Вт (данный список) ÷ 12 Вт/м = 2 м.

2) Следовательно, она поддерживает ленту светодиодов (60 светодиодов/м, 0,2 Вт/светодиод) длиной (max) = 2 м света.

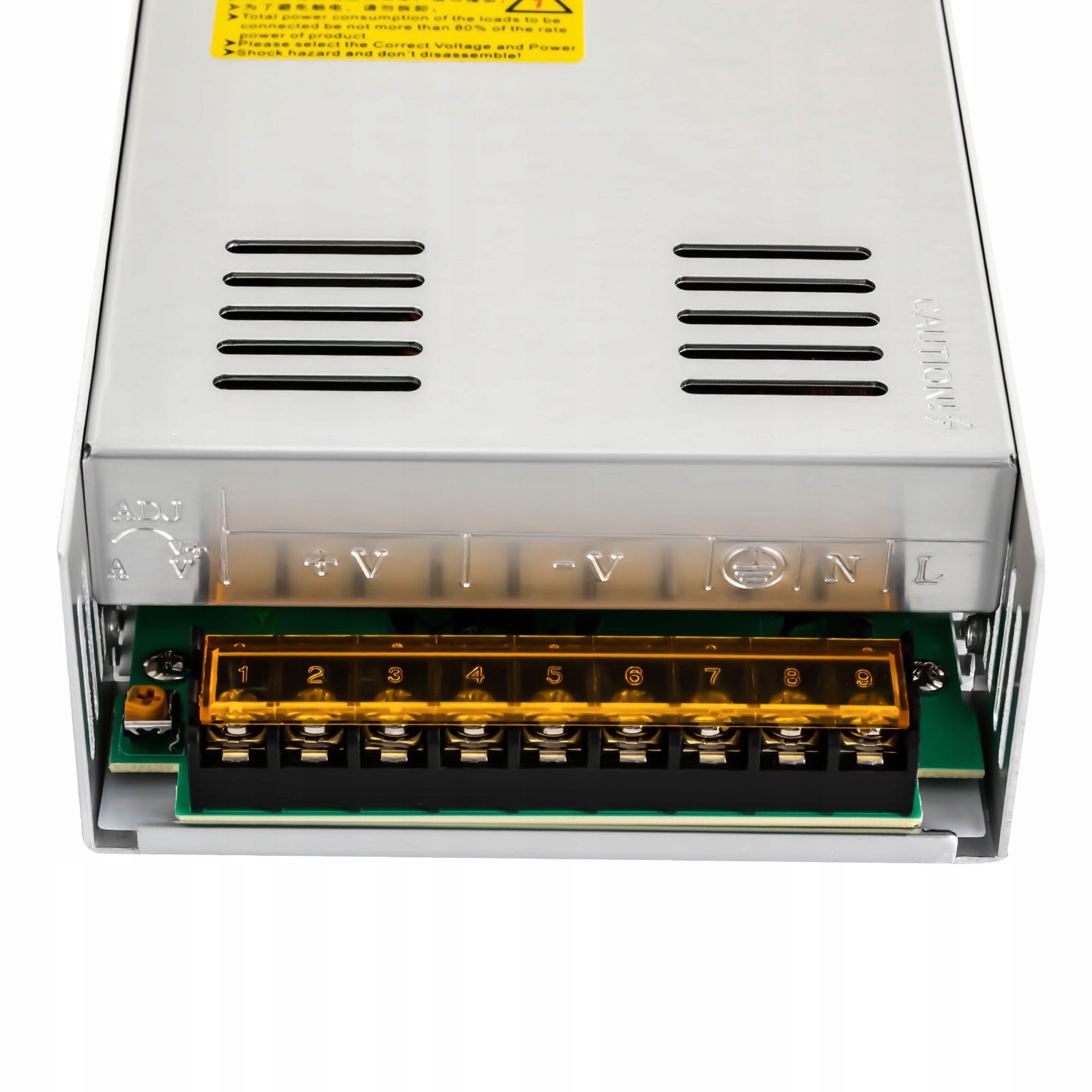

Инструкции по подключению

L, N: вход переменного тока

GND: провод заземления

-V: выход постоянного тока «-»

+V: выход постоянного тока «+»

ADJ: регулировка выходного напряжения (±5%)

Примечание

2. Пожалуйста, обратитесь к информации о «выходном напряжении, токе и мощности» соответствующей модели. Это не относится к батареям, двигателям с регулятором скорости, радиаторам, гравировальным станкам и т. д.

3) Условия тестирования для вышеуказанных параметров: входное напряжение 220 В переменного тока, номинальная нагрузка, температура 25°C, относительная влажность 70%.

4) Ошибки включают ошибку настройки, стабильность задержки, стабильность нагрузки (диапазон проверки нагрузки составляет 0%-100%).

5. Тест формы сигнала с использованием двойной линии 30 МГц A12, разрыв короткого замыкания конденсатора 0,1 мкФ 847 мкФ.

6. Проверка стабильности входного напряжения: минимальное входное напряжение достигает максимального напряжения при перегрузке.

7. Пожалуйста, рассчитайте фактическую мощность перед использованием, чтобы обеспечить срок службы продукта. Рекомендуется, чтобы общая потребляемая мощность подключенной нагрузки не превышала 75 % номинальной мощности изделия. Убедитесь, что напряжение устройства составляет 36 В, а потребляемая мощность составляет менее 600 Вт. При круглосуточной работе 7 часов потребляемая мощность не должна превышать 40 % от полной нагрузки.

8. Применение для двигателей: 2-кратная мощность устройства = номинальная мощность трансформаторного блока.

9 Перед использованием переключитесь на соответствующее напряжение. При работе на 110В нагрузка не должна превышать 70%; при работе от 220В нагрузка может достигать 100%.

10 Рекомендуется профессиональная установка лицензированным электриком. Перед подключением проверьте правильность подключения.

11. Блок питания менее 50А. Выходной ток зависит от требований энергопотребляющего устройства, питающего несколько устройств с разной силой тока/Ватт,
(номинальное пиковое значение не равно максимальному току/мощности нагрузки).

12. Поскольку этот продукт не является водонепроницаемым, его можно использовать только в помещении. Не рекомендуется использовать в ванной.

13. Этот продукт оснащен охлаждающим вентилятором, поэтому небольшой шум во время работы является нормальным.

14. Не разбирайте блок питания без разрешения.

15. Во время использования устройство будет выделять тепло. При использовании обратите внимание на рассеивание тепла и вентиляцию. Отверстия для охлаждения не должны быть заблокированы посторонними предметами и должны храниться вдали от высоких температур, влажности, легковоспламеняющихся и взрывоопасных материалов. Его всегда следует размещать в сухом и хорошо проветриваемом месте.

Для обеспечения безопасности сначала включите трансформатор на 15 минут, прежде чем подключать его к электроприбору для использования.

17. Для емкостных нагрузок оставляйте только достаточный запас по номинальной мощности устройства, чтобы избежать перегрузки.

18. Пожалуйста, обратите внимание на инструкции на вашем устройстве.
