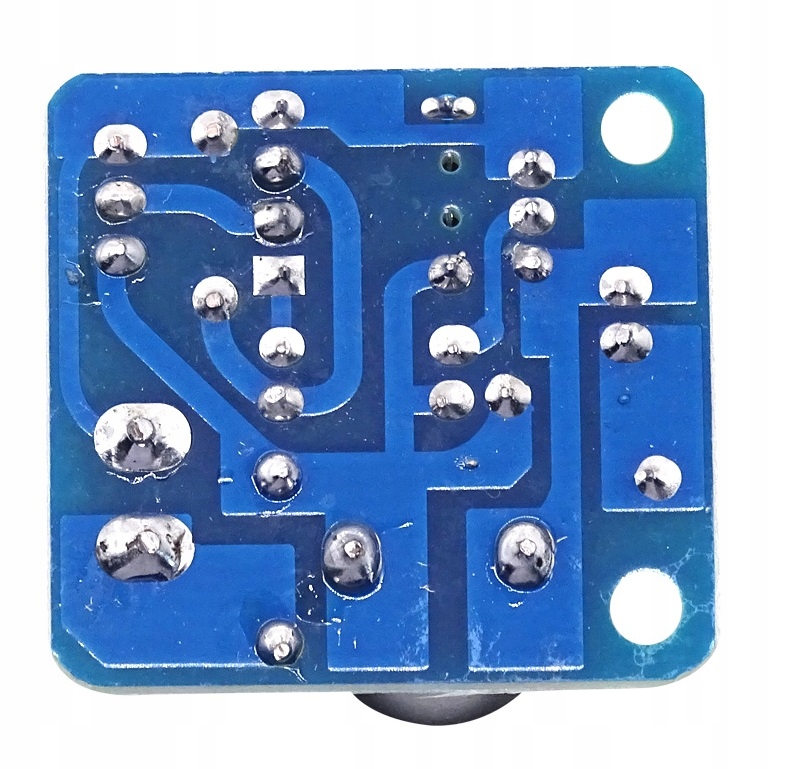

Модуль датчика разряда аккумулятора

для своими руками

сборка, пайка

Сигнализация о чрезмерном разряде аккумулятора.

В основном используется для контроля напряжения аккумулятора (9 В или 12 В), простой и практичный, со звуковыми и световыми сигналами.

Функция продукта:

Когда аккумулятор находится под напряжением, раздастся звуковой сигнал «Ди-Ди-Ди», и одновременно загорится красный светодиодный индикатор. Когда напряжение батареи само по себе превысит установленное значение, звуковой сигнал перестанет подавать сигнал.

Батарея 9 В: когда батарея чрезмерно разряжена (напряжение батареи ниже примерно 8 В), загорится красный индикатор. включится, и прозвучит звуковой сигнал, чтобы обеспечить контроль состояния разряда батареи. Чтобы предотвратить чрезмерную разрядку батареи и ее повреждение;

Батарея 12 В: когда батарея чрезмерно разряжена (напряжение батареи ниже примерно 10,4 В). ), загорится красный индикатор и раздастся звуковой сигнал, информирующий вас о необходимости зарядить батарею, чтобы предотвратить чрезмерную разрядку батареи и ее повреждение;

Три преимущества:

1. Звуковая и световая сигнализация, сообщающая о выписке

2. Вход модуля имеет защиту от обратного подключения, и полярность входного источника питания не сгорает. Но защиты от перенапряжения нет, если входное напряжение превысит 15В, микросхема на модуле сгорит.

Инструкция по использованию

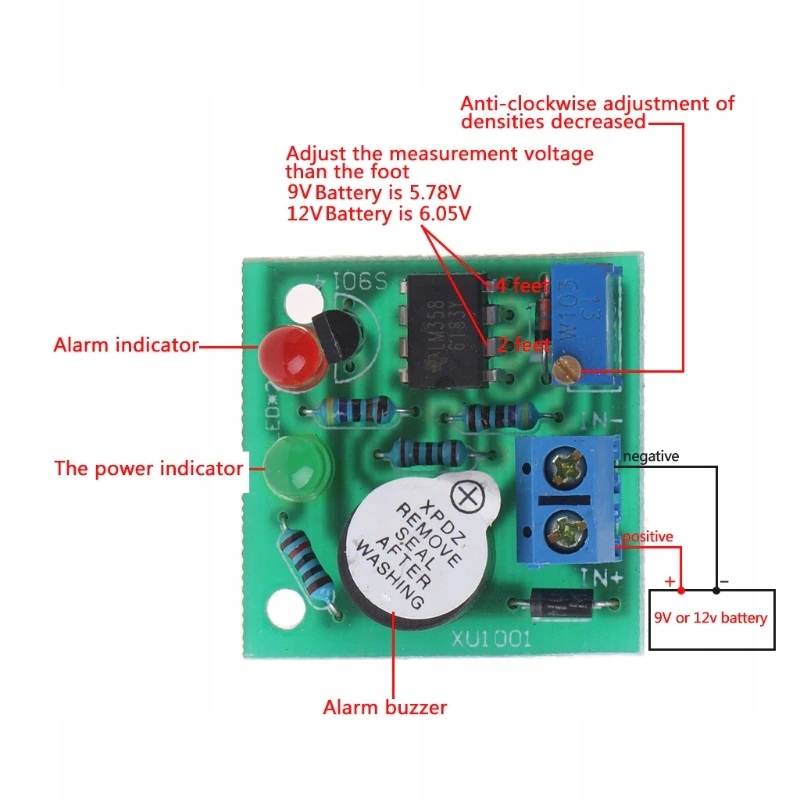

Батарея 9В: модуль входы 9 В, когда напряжение между вторым и четвертым контактами LM358 установлено примерно на 5,78 В, напряжение сигнализации модуля составляет 8 В (мы отрегулировали его перед доставкой, и его не нужно регулировать). Отрегулируйте по часовой стрелке, напряжение на 2 и 4 контактах уменьшится, а чувствительность увеличится.

Батарея 12 В: когда модуль подает 12 В, когда напряжение между вторым и четвертым контактами LM358 установлено примерно на 6,05. В. Напряжение сигнализации модуля составляет 10,4 В (мы отрегулировали его перед поставкой, поэтому регулировать не нужно). Отрегулируйте по часовой стрелке, напряжение на 2 и 4 контактах уменьшится, а чувствительность увеличится.

Инструкция:

Схема сборки системы напечатана на доске. Необходимо обратить внимание на полярность в случае таких элементов, как конденсаторы, диоды, транзисторы. В случае со светодиодами более длинная ножка – это плюс +, у большинства элементов свои параметры описаны на корпусе. Резисторы могут иметь полосовую маркировку, их сопротивление и допуск можно прочитать с помощью калькуляторов, доступных в Интернете, или измерить с помощью мультиметра. Порядок сборки обычно произвольный, в зависимости от планировки, сначала собираем самые мелкие элементы.
