ИНДИКАТОР ЗАРЯДА АККУМУЛЯТОРА LM3914 - НАБОР ДЛЯ СДЕЛАНИЙ

ИНДИКАТОР ЗАРЯДА АККУМУЛЯТОРА НА ОСНОВЕ СИСТЕМЫ LM3914 - НАБОР ДЛЯ ДОМА

КОМПЛЕКТ-АККУМУЛЯТОР

Практическая измерительная система, предназначенная для визуализации уровня заряда аккумулятора. Благодаря использованию встроенного светодиодного драйвера LM3914 устройство линейно отображает напряжение в виде 10-сегментной светодиодной шкалы, что позволяет быстро и четко определить текущее состояние электропитания.

Модуль может работать с такими популярными аккумуляторами, как:

• Литий-ионные и литий-полимерные аккумуляторы 3,7В 1S
• Аккумуляторы кислотные/свинцовые, AGM, гелевые 12 В
• NiMH, никель-кадмиевые NiCd и другие батареи с напряжением 3,6–18 В.

Идеально подходят для домашних проектов, портативных систем, блоков питания, хобби-электроники и везде, где необходим простой визуальный индикатор состояния батареи.

Особенности и преимущества

• 10-сегментный светодиодный индикатор - четкое, линейное представление уровня напряжения.
• Чип LM3914 - стабильная и точная работа, линейная характеристика напряжения.
• Поддержка различных диапазонов напряжения - можно настроить на 3,7 В или 12 В.
• Простая калибровка - регулировка порога благодаря потенциометры.
• Питание напрямую от аккумулятора - нет необходимости в дополнительных системах управления.
• Компактные размеры - легкая установка в корпусах своими руками.
• Идеален для изучения электроники - идеальный набор для любителей и новичков.
• Уровень сложности сборки - легкий - нет SMD элементов, уровень настройки (регулировки) - средний - необходимы знания предельных напряжений измеряемых аккумуляторов.

Примечания по установке и вводу в эксплуатацию:

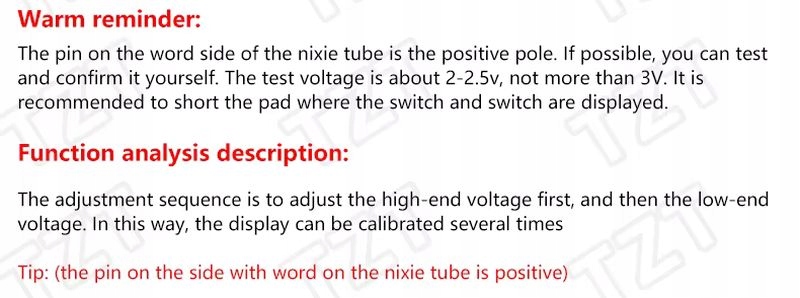

Светодиодный дисплей следует устанавливать надписью к интегральной схеме

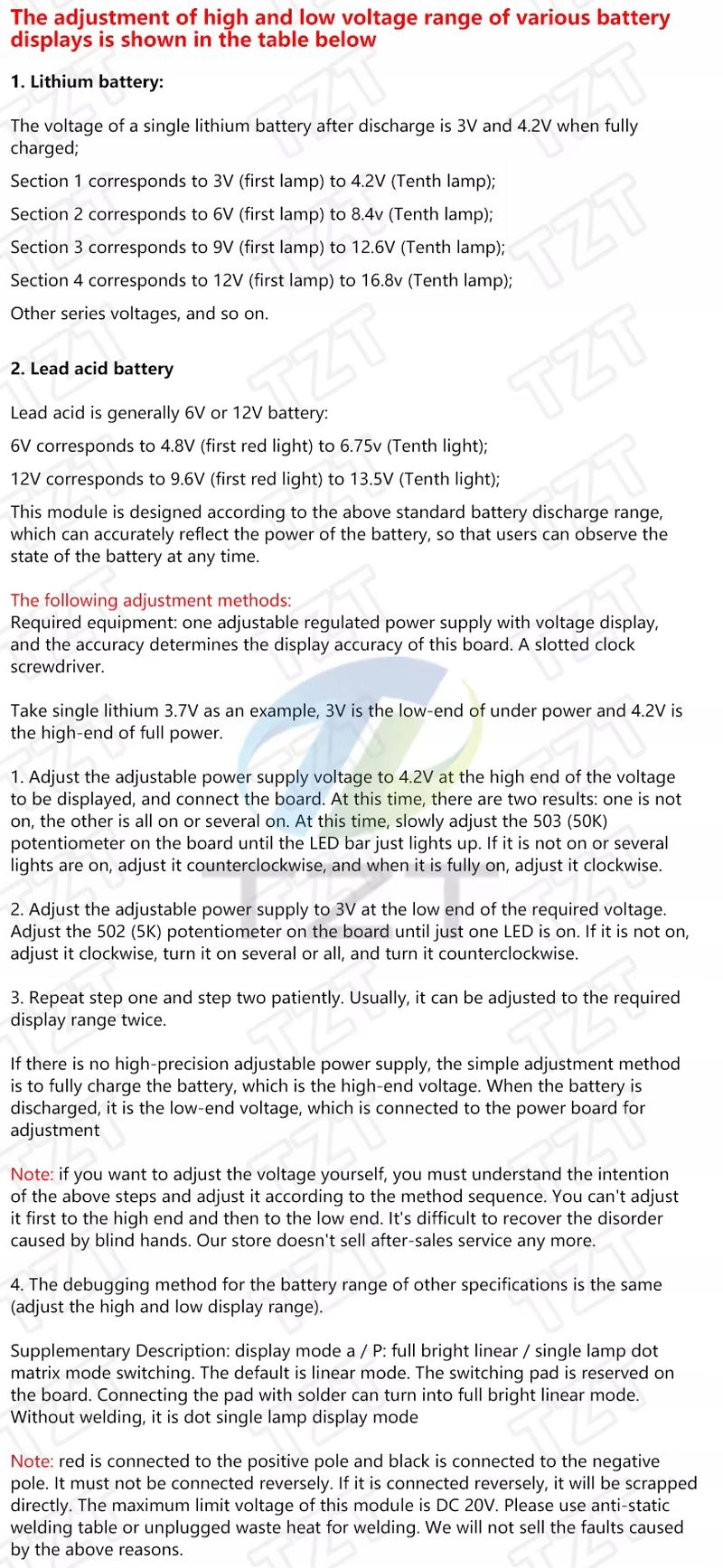

Потенциометр 5К слева – установка нижнего значения напряжения (разряженный аккумулятор)

Потенциометр 50К с правой стороны – установка верхнего значения напряжения (аккумулятор заряжен)

Регулировку следует производить с использованием лабораторного блока питания, подключенного к собранному модулю

Описание разъемов:

Поле между потенциометром 5К (слева) и резистором – перемычкой для переключения режимов отображения:

- компактный – отображение индикации в виде линии (рекомендуется)

— открытое — отображение индикации в виде точки

Поле под резистором – подключение измеряемой батареи – обратите внимание на правильную полярность – неправильное подключение + и – приведет к повреждению модуля.

Поле под микропереключателем - поле для подключения внешнего переключателя:

- закрыто – модуль включен

- открыто – модуль отключен

Применение

• индикатор уровня заряда батареи в проектах DIY
• блоки питания и портативные источники питания
• RC транспортные средства, робототехника
• системы 12 В в транспортных средствах, мотоциклах, лодках
• панели управления и измерительные станции
• электронное образование

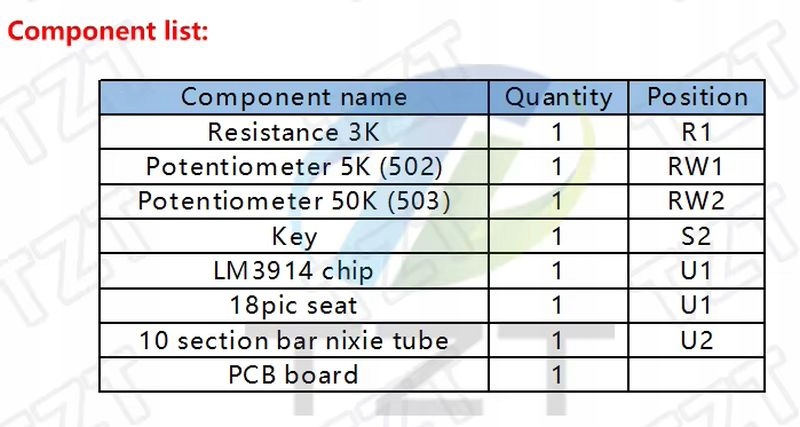

Технические характеристики

• Система управления: LM3914
• Количество сегментов: 10 светодиодов
• Режим отображения: точечный или линейный
• Входное напряжение:

  3,0–4,2 В для литий-ионных/литий-полимерных аккумуляторов

  9–15 В для систем 12 В

• Регулируемое напряжение пороги: монтажные потенциометры
• Цвет светодиода (в зависимости от исполнения): красный/зеленый/желтый/смешанный
• Применение: измерение, диагностика, DIY
