Индукционный нагреватель 2500 Вт, высокочастотный модуль индукционного нагрева низкого напряжения, 12–48 В, нагреватель с обратноходовым приводом и латунным кольцом

Технические данные:

Тип изделия: индукционный нагреватель

Материал: печатная плата, латунь

Входное напряжение: 12–48 В, рекомендуется выше 36 В

Требования к питанию:

Ниже 12 В, больше или равно 10 А

Выше 15 В, больше или равно 20 А

Вентилятор: С бесшумным вентилятором

Максимальная мощность: 2500 Вт

Максимальный ток: 50 А

1. Мощность нагрева очень высока, за исключением очень горячих пластин и компонентов, эффективность нагрева латунных трубок очень высока. Покупатели могут подготовить отдельную систему водяного охлаждения, купив небольшой водяной насос и двухметровый резиновый шланг с внутренним диаметром 4 мм.

2. Будьте осторожны при использовании импульсных источников питания, поскольку импульсные источники питания большой мощности обычно имеют функцию плавного запуска, и выходное напряжение увеличивается медленно. Если напряжение Y увеличится до 10 В раньше, схема не сможет выдерживать вибрацию из-за недостаточного напряжения, что приведет к одновременному проведению тока двух МОП-транзисторов и сгоранию компонентов. Поэтому необходимо изменить напряжение питания для стабилизации и затем подключить его к цепи нагрева через индукцию.

3. При нагреве металлических предметов не нагревайте слишком много металла, иначе это может привести к перегрузке блока питания. Добавьте предохранитель на 35 А или амперметр, и воздушный переключатель будет работать лучше. (Упаковка не входит в комплект)

4. Хотя эта плата привода выдерживает ток более 40 А, во избежание несчастных случаев и повреждений рекомендуется не превышать 48 В и 35 А.

5. В комплект поставки входит нагревательное кольцо диаметром 60мм и расчетным напряжением 36В. Если используется источник питания с напряжением 40 В и выше, то для нагрева его используют с внутренним диаметром на 70 мм выше диаметра нагревательного кольца. Водяной насос питается от постоянного напряжения 12 В. Чтобы сжечь вентилятор и водяной насос, используйте отдельный модуль регулятора мощности.

6. Минимальное входное напряжение модуля составляет 12 В, что не означает, что можно использовать весь блок питания 12 В. Некоторые начинающие покупатели могут использовать блоки питания меньшего размера. Этот модуль имеет особые требования к напряжению и току, а текущее напряжение 12 В должно быть больше 10 А. Если уровень заряда батареи слишком низкий, вы можете использовать адаптер переменного тока. Это существенно снижает выходную мощность. Когда напряжение ниже 12 В, оба МОП-транзистора будут проводить одновременно и сгорят МОП-транзистор.

7. При нагреве МОП-трубок в первую очередь следует учитывать, соответствует ли выходная мощность требованиям.

8. Не опорожняйте плату, иначе она будет излучать высокочастотный шум и сгорит МОП-транзистор.

9. Для индукционного нагрева рекомендуется использовать источник питания 36 В 20 А. Блок питания 12 В слишком мал и почти не реагирует, а источник питания 12 В может легко привести к падению выходного напряжения блока питания. Использование напряжения ниже 12В очень опасно.

10. Мощность индукционного нагрева отличная, поэтому нагрев является нормальным явлением, и необходимо хорошо рассеивать тепло. Индукционный нагрев, рекомендуемый источник питания — импульсный источник питания 48 В, 50 А или выше. Если напряжение питания превышает 24 В, напряжение питания превышает 20 А. Чем выше напряжение, тем больше ток, тем больше мощность нагрева и тем быстрее нагрев.

Список упаковки:

1 индукционный нагреватель

1 латунное кольцо

Особенности:

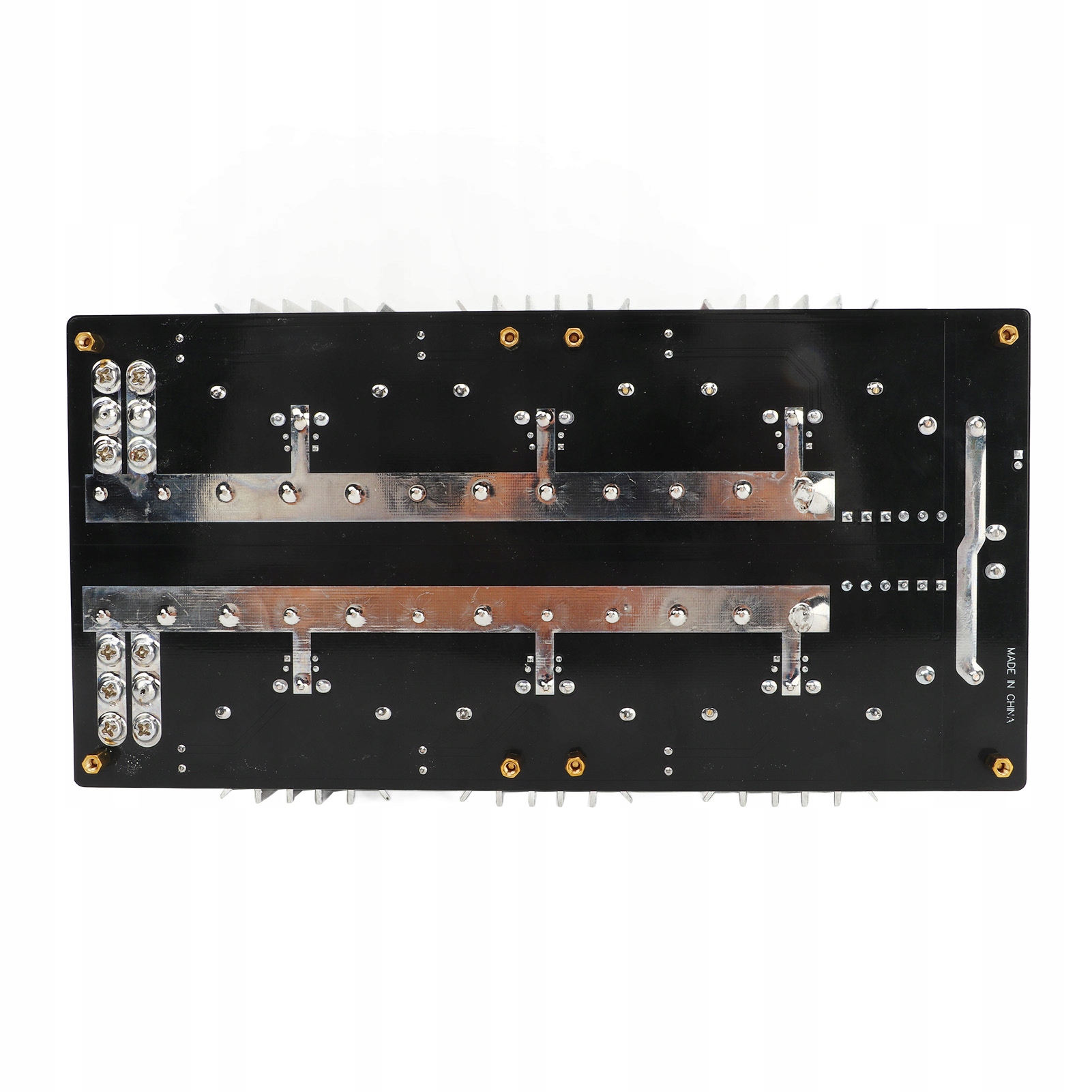

1, ОТЛИЧНЫЙ ДИЗАЙН: индукционная варочная панель имеет очень большую печатную плату и очень большой радиатор, что обеспечивает хорошее рассеивание тепла и высокую мощность. Оснащен интерфейсом охлаждающего вентилятора, а также может использоваться для разрядки, генератора, высоковольтного инверторного источника питания и т. д. 2, СИЛА ФУНКЦИЯ: на выходном конце параллельно расположены три латунные колонны M4, которые можно подключить к другим выходам, таким как блоки высокого напряжения; Используя 6 IRFP260 и 12 параллельных резонансных конденсаторов, нагревательная пластина имеет высокую мощность и эффективность. 3. ДЕТАЛИ РАБОТЫ: В этой схеме индукционного нагрева используется источник постоянного тока низкого напряжения с напряжением 12-48 В, максимальным током 50 А и максимальной мощностью 2500 Вт. 4. Широкое применение: индукционный нагреватель может работать непрерывно при хороших условиях рассеивания тепла. Благодаря своей умеренной мощности модуль может использоваться любителями DIY для выполнения термообработки, такой как закалка и отжиг мелких деталей. Его также можно комбинировать с графитовым тиглем (без) для плавки таких металлов, как золото, серебро, медь, алюминий и т. д., нагревая равномерно и быстро, что делает его очень удобным. 5. ЛЕГКО УСТАНОВИТЬ: компактный размер позволяет легко установить модуль на оборудование и машину, что является идеальной заменой старых и сломанных деталей.
