Инфильтрационный туннель GRAF 300 л

ТУННЕЛЬ из полипропилена, размеры 120х80х51см

Туннели — альтернатива традиционному каменному дренажу. Фильтрующие элементы укладываются непосредственно в траншею и обматываются геотекстилем. При весе всего 11 кг туннель имеет объем хранения в три раза больший, чем у традиционного гравийного фильтра (около 800 кг гравия). Это приводит к более короткой дренажной системе.

Вместимость одного туннеля 300 литров

Размеры:

Разрез системы с инфильтрационным туннелем:

1. Туннель Graf 300l

2. геотекстиль

3. родная почва

4. гравий фракции 16-32

5. слабая вентиляция

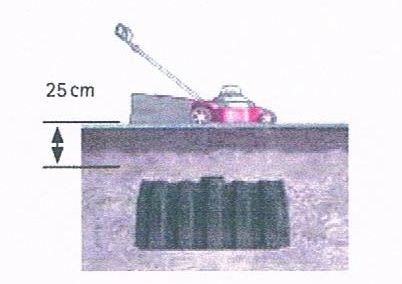

Тоннели следует размещать на глубине от 25 см до 2 м (за очистные сооружения 0,50 м).

❗❗❗ Не рекомендуется использовать туннели без гравийной подсыпки

Особая туннельная конструкция обеспечивает высокую прочность. Тоннель выдерживает длительную нагрузку 3,5т/м2, а также временную нагрузку 7,5т/м2, что делает его универсальным с точки зрения расположения в грунте.

Для движения легкового автомобиля минимальная засыпка слоем грунта – 50 см.

Туннели соединяются друг с другом с помощью специальных защелок, которыми оснащен каждый туннель.

Последовательность тоннелей закрывается двумя заглушками > - с передней и задней частью.

Каждая нить в туннельной системе должна быть закрыта с обеих сторон панелью, т.е. каждая нить должна быть снабжена комплектом из двух панелей (заглушек).

ВКЛЮЧЕНА ПОЛНАЯ ДОКУМЕНТАЦИЯ

Туннельная инфильтрационная система также может быть расположена в насыпи/насыпи в случае высокого уровня грунтовых вод. Разумеется, в таком случае перед такой системой необходимо установить дополнительную насосную станцию.

Цена указана БРУТОВАЯ
