Инфильтрационный туннель GRAF 300l с геотекстилем

ТУННЕЛЬ из полипропилена, размеры 116х80х51см.

Туннели – альтернативное решение традиционному каменному дренажу. Элементы инфильтрации укладываются непосредственно в котлован и обматываются геотекстилем. Туннель при весе всего 11 кг имеет объем хранения в 3 раза больше, чем традиционный гравийный фильтр (около 800 кг гравия). Это приводит к сокращению дренажной системы.

Вместимость одного туннеля составляет 300 литров

Особая конструкция тоннеля обеспечивает высокую долговечность. Тоннель выдерживает длительную нагрузку 3,5т/м2, а также временную нагрузку 7,5т/м2, что делает его универсальным при расположении фундамента в грунте.

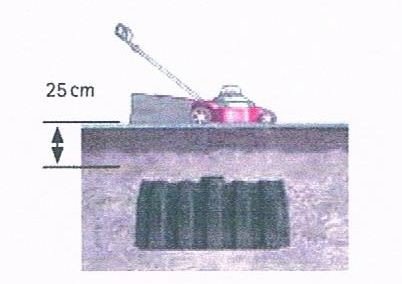

Тоннели следует прокладывать на глубине от 25 см до 2 м (за очистными сооружениями до 0,5 м). Для движения легковых автомобилей минимальная засыпка слоем земли – 50 см.

Туннели соединяются друг с другом с помощью специальных задвижек, которыми оснащен каждый туннель.

Ряд тоннелей закрывается двумя торцевыми заглушками - с передней и задней частью.

Каждая полоса в туннельной системе должна закрываться панелью с обеих сторон, т.е. на каждую полосу должен быть предусмотрен комплект из двух панелей (заглушек).

Инфильтрационная система с использованием тоннелей также может быть расположена в насыпи/кургане в случае высокого уровня грунтовых вод. Разумеется, в таком случае перед инфильтрационной системой следует дополнительно установить насосную станцию.

Состав комплекта:

- Инфильтрационный тоннель Graf 300л - 1 шт.

- геотекстиль шириной 1,5 м и длиной 1,5 м

ПОЛНАЯ ДОКУМЕНТАЦИЯ ВКЛЮЧЕНА (инструкция по сборке и ДВА)
