PCF8583T RTC SMD чип — часы с календарем и 240Б ОЗУ

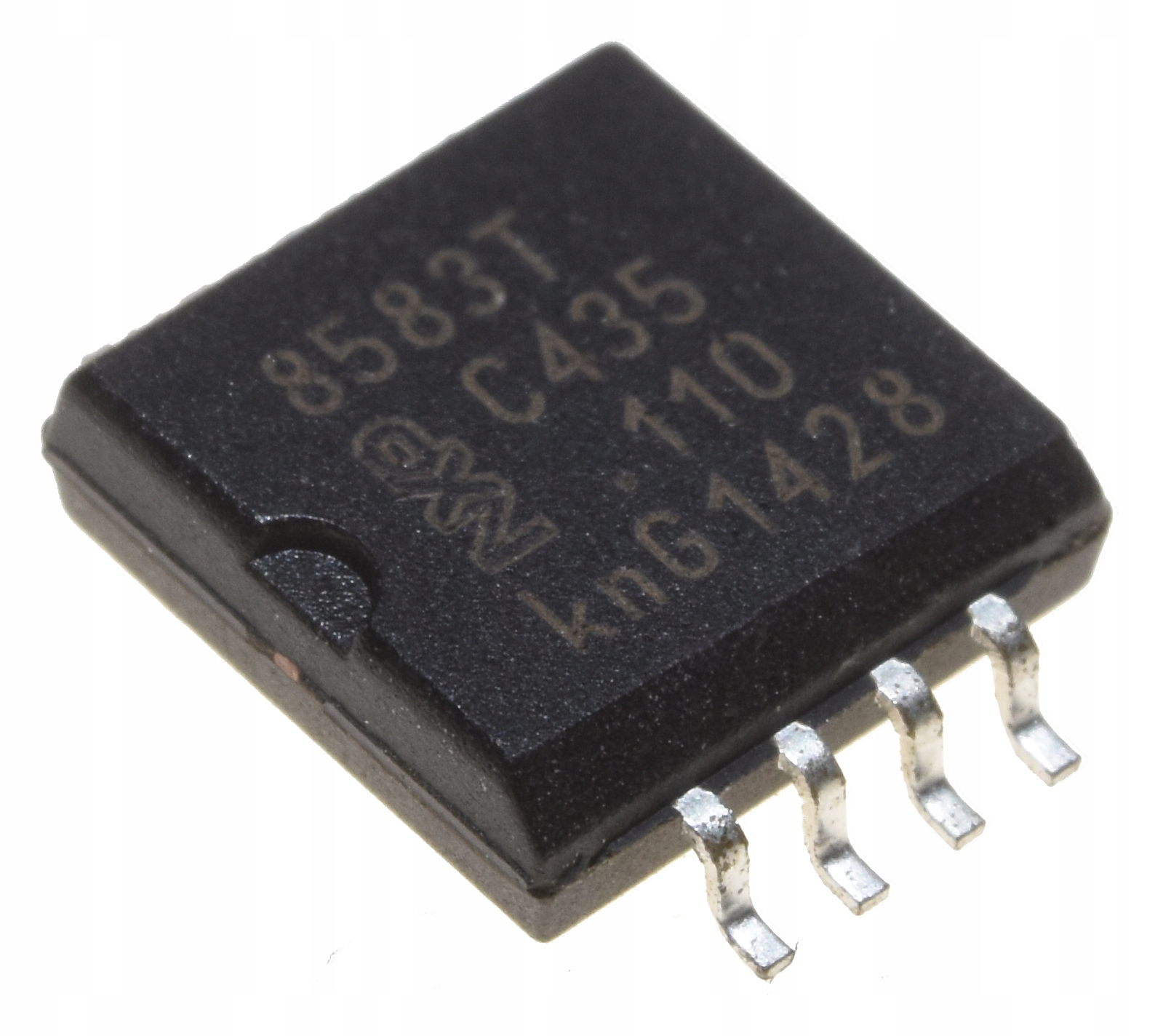

Интегральная схема PCF8583T — часы реального времени (RTC) — версия SMD

Адреса и данные передаются последовательно через двунаправленную шину I2C. Встроенный адресный регистр автоматически увеличивается после каждого записанного или прочитанного байта данных. Вывод адреса A0 используется для программирования аппаратного адреса, что позволяет подключить к шине два устройства без дополнительного оборудования.

Технические характеристики и особенности:

• Тип: PCF8583T
• Корпус: SMD
• Питание шины I2C: от 2,5 В до 6 В
• Питание тактовых импульсов: от 1,0 В до 6,0 В при температуре от 0 °C до + 70 °C
• 240 × 8-битное низковольтное ОЗУ
• Напряжение хранения данных: от 1,0 до 6,0 В
• Рабочий ток (при fSCL = 0 Гц) : максимум 50 мкА.
• Функция часов с четырехлетним календарем.
• Универсальный таймер с будильником и индикатором переполнения.
• 24-часовой или 12-часовой формат.
• Временная развертка 32,768 кГц или 50 Гц
• Последовательная шина ввода и вывода (шина I2C)
• Автоматическое приращение адреса слова
• Программируемый сигнал тревоги, таймер и функция прерывания
• Адреса подчиненных устройств: A1h или A3h для чтения, A0h или A2h для записи

Дополнительная информация:

Встроенный 32.768 Генератор кГц и первые 8 байт ОЗУ используются для функций часов, календаря и счетчика. Следующие 8 байтов можно запрограммировать как регистры сигналов тревоги или использовать как свободное пространство ОЗУ. Остальные 240 байт — это свободные ячейки оперативной памяти.

Вес: 0,001
