Оплачивая «Інтелектуальний дисплей Nextion 4.3 NX4827P043», вы можете быть уверены, что данный товар из каталога «Модули» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Nextion Intelligent NX4827P043-011C-Y — идеальный дисплей для быстрых проектов человеко-машинного интерфейса с использованием легкодоступных инструментов.
Дисплей управляется через последовательную шину UART. Дисплей рекомендуется для Arduino, Raspberry PI и систем с микроконтроллерами ESP8266.
Если вам необходимо быстро спроектировать интерфейс с кнопками, диаграммами, различными элементами управления и позволяющий оператору легко вводить данные, вы найдете ответ в продуктах серии Nextion.
Дисплеи Nextion делятся на три группы по уровню совершенства, аппаратным возможностям и вычислительной мощности.
Basic – базовая версия.
Расширенный — по сравнению с базовым, он имеет память eprom, линии GPIO, часы RTC.
Интеллектуальный — по сравнению с расширенным, он содержит множество новых расширенных графических элементов управления.
Технические характеристики представленного дисплея Nextion Intelligent NX4827P043-011C-Y:
<ул>
Размер: 4,3 дюйма
Разрешение: 480*272
Сенсорная панель: емкостная.
Количество цветов: 65536
Флэш-память: 128 МБ.
ОЗУ: 512 КБ
Частота MCU: 200 МГц
Память EEPROM: 1024 байта.
Количество GPIO: 8
Часы реального времени: ДА
Закрытое жилье: ДА
Редактор Nextion
Графическое оформление экрана и функциональных элементов можно очень легко и быстро спроектировать с помощью бесплатной программы на компьютере.
Каждый экран может содержать множество функциональных элементов, так называемых виджетов, к которым относятся:
<ул>
Текст: текстовое поле, которое можно изменить во время работы дисплея.
Число: числовое поле, которое можно изменить как с помощью микроконтроллера, так и с помощью интерактивной клавиатуры на дисплее.
Кнопка: кнопка. Как нажатие, так и отпускание кнопки легко регистрируется через микроконтроллер.
Индикатор выполнения: индикатор выполнения. Значение этой полосы можно легко установить с помощью соответствующей команды.
Изображение: позволяет создать фон экрана или вставить фрагменты изображения в любое место экрана.
Датчик: аналоговый датчик с одним указателем.
Форма волны: используется для построения до четырех графиков.
Слайдер: ползунок, с помощью которого можно задавать различные параметры и переменные в программе.
Флажок: флажок. Каждое касание меняет свое состояние на противоположное.
Поле со списком: раскрывающийся список.
Видео: позволяет вставлять видео.
С помощью мыши вставьте на экран функциональные элементы, которые нам понадобятся, и определите их размер и положение на экране.
Готовый проект, подготовленный в программе Nextion Editor, можно перенести на дисплей двумя способами:
Загрузка соответствующего файла проекта на SD-карту и вставка его в дисплей. После подачи напряжения питания дисплей автоматически загрузит проект во флэш-память. Это хороший способ предоставлять обновления вашего программного обеспечения через Интернет.
Если дисплей подключен к компьютеру (с помощью преобразователя USB-TTL), достаточно нажать кнопку ЗАГРУЗИТЬ и программа автоматически загрузится на дисплей через разъем USB.
Как подключить дисплеи Nextion к микроконтроллеру:
Дисплей обменивается данными с микроконтроллером через последовательную шину UART, поэтому вам нужно подключить только 4 контакта:
<ул>
+5В: источник питания
TX: данные, выводимые с дисплея (например, нажатие кнопки 1), должны быть подключены к RX микроконтроллера.
RX: входные данные на дисплей (например, отображаемая температура) должны быть подключены к TX микроконтроллера.
GND: заземление источника питания.
Nextion как дисплей для Arduino
Если программное обеспечение микроконтроллера создано на базе Arduino IDE, то и в этом случае производитель все упростил. Библиотека отображения Nextion, созданная и предоставленная производителем, позволяет очень легко управлять элементами, отображаемыми на экране. Пример программного обеспечения доступен в нашем блоге.
Для питания дисплея мы предпочитаем использовать специальный модуль FOCA или схему подключения, приведенную ниже.
В качестве источника питания можно использовать:
<ул>
Модуль MP1584
Модуль LM2596
Модуль LM7805
Техническая поддержка дисплеев Nextion.
Покупая дисплей Nextion, вы сразу получаете ряд элементов технической поддержки:
<ул>
Замечательный видеокурс на польском языке, где мы от урока к уроку узнаем об отдельных элементах отображения. В этом курсе вы найдете много подробностей о самом программном обеспечении дисплея и программном обеспечении Arduino.
На популярном форуме электроники есть соответствующая тема с видеогидом, где можно задать вопросы, представить свой сломанный код и все, что связано с техническими проблемами дисплеев Nextion.
Напрямую в нашей компании по телефону или по электронной почте.
Библиотеки для Arduino и Raspberry Pi можно загрузить с сайта производителя.
Файлы корпусов в формате STL для печати на 3D-принтере можно скачать с сайта производителя.
Полезные ссылки:
<ул>
Добро пожаловать в наш блог.
Веб-сайт производителя расширенных дисплеев
Программа для редактирования интерфейса NEXTION EDITOR
Инструкции по СЛЕДУЮЩЕМУ РЕДАКТОРУ
Описание команд, поддерживаемых дисплеями NEXTION.
Библиотека Arduino
Библиотека Raspberry Pi
Файлы STL для 3D-печати
Видеоруководство

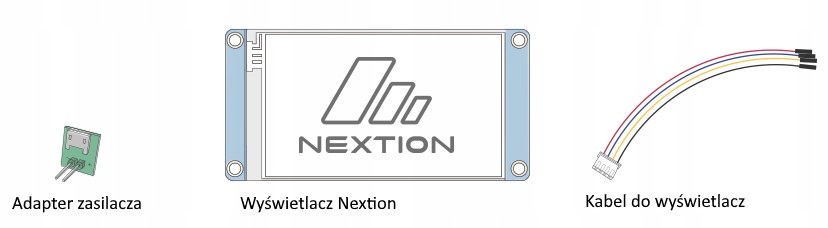

В комплект входит:
<ул>
Следующий дисплей
USB-адаптер питания
Соединительные кабели заканчиваются вилкой.
Другие дисплеи из интеллектуальных серий Nextion:
Рекомендуемые аксессуары для дисплея:
Преобразователь Foca Max USB в TTL, предназначенный для работы с дисплеями Nextion.
Благодаря внешнему источнику питания 8–26 В постоянного тока Foca Max обеспечивает стабильный источник питания и удобство связи USB-TTL для всех серий и размеров дисплеев Nextion HMI.
Расширение для дисплеев серии Nextion Enhanced. Модуль имеет 6 кнопок: Esc, Enter, Влево, Вправо, Вверх, Вниз, зуммер и светодиоды.
Простой адаптер с соединительной лентой, обеспечивающий легкий доступ к порту расширения в дисплеях серии Nextion Enhanced.
