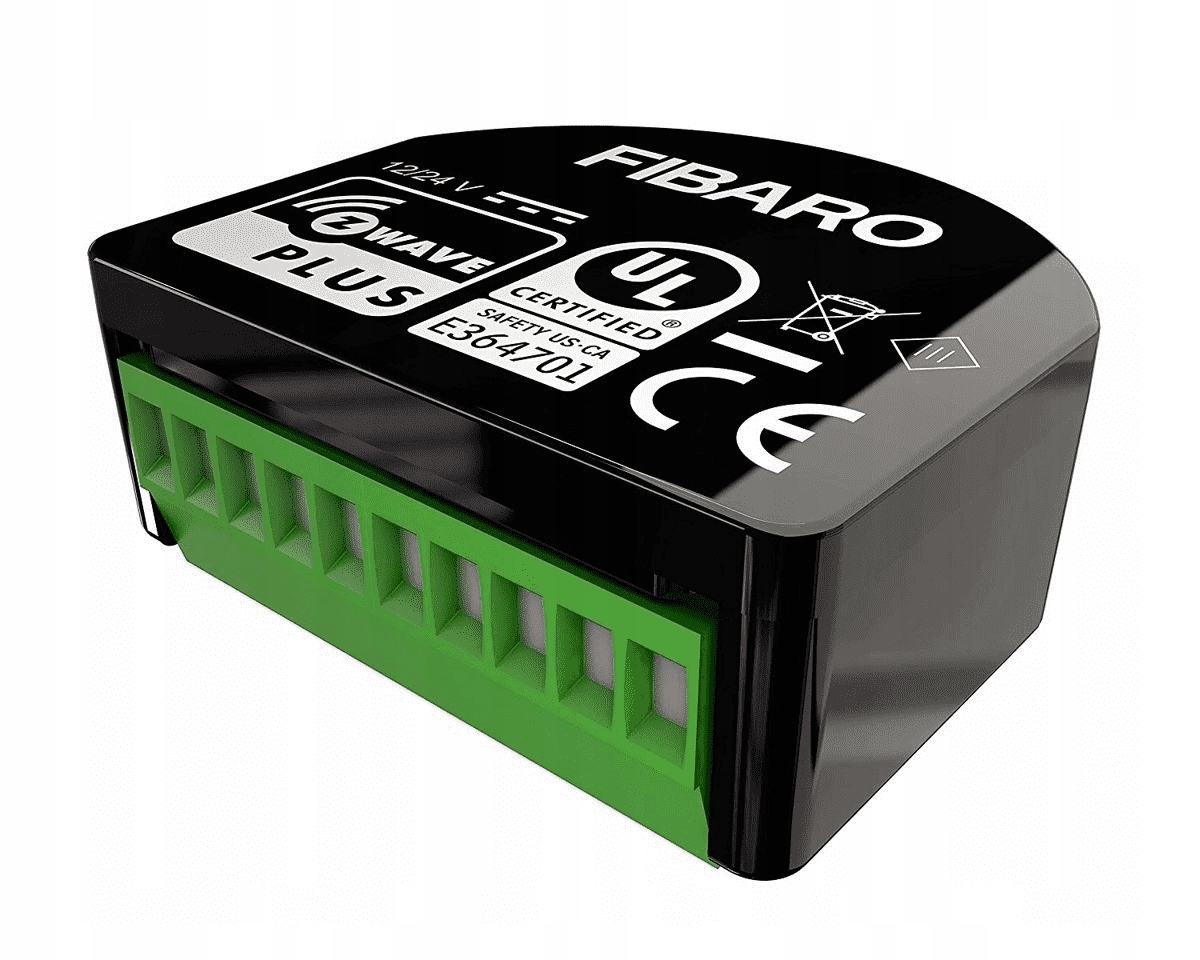

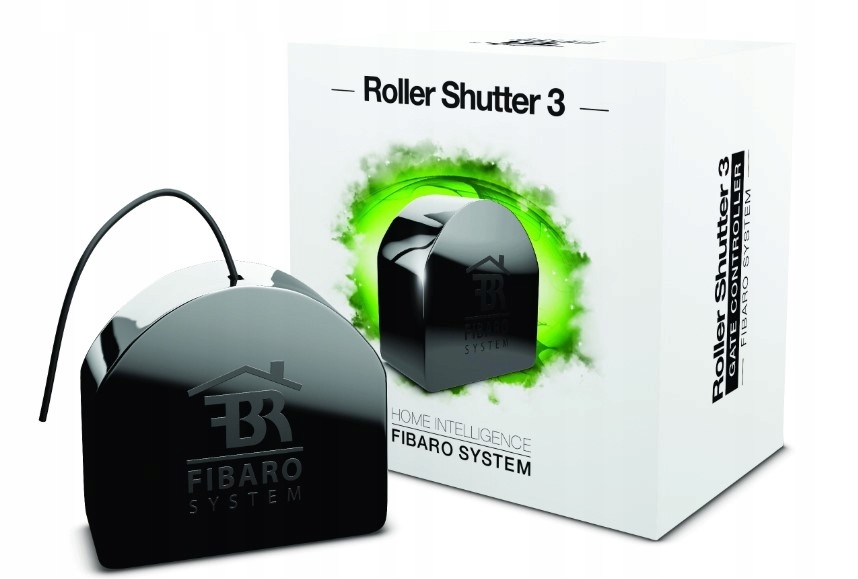

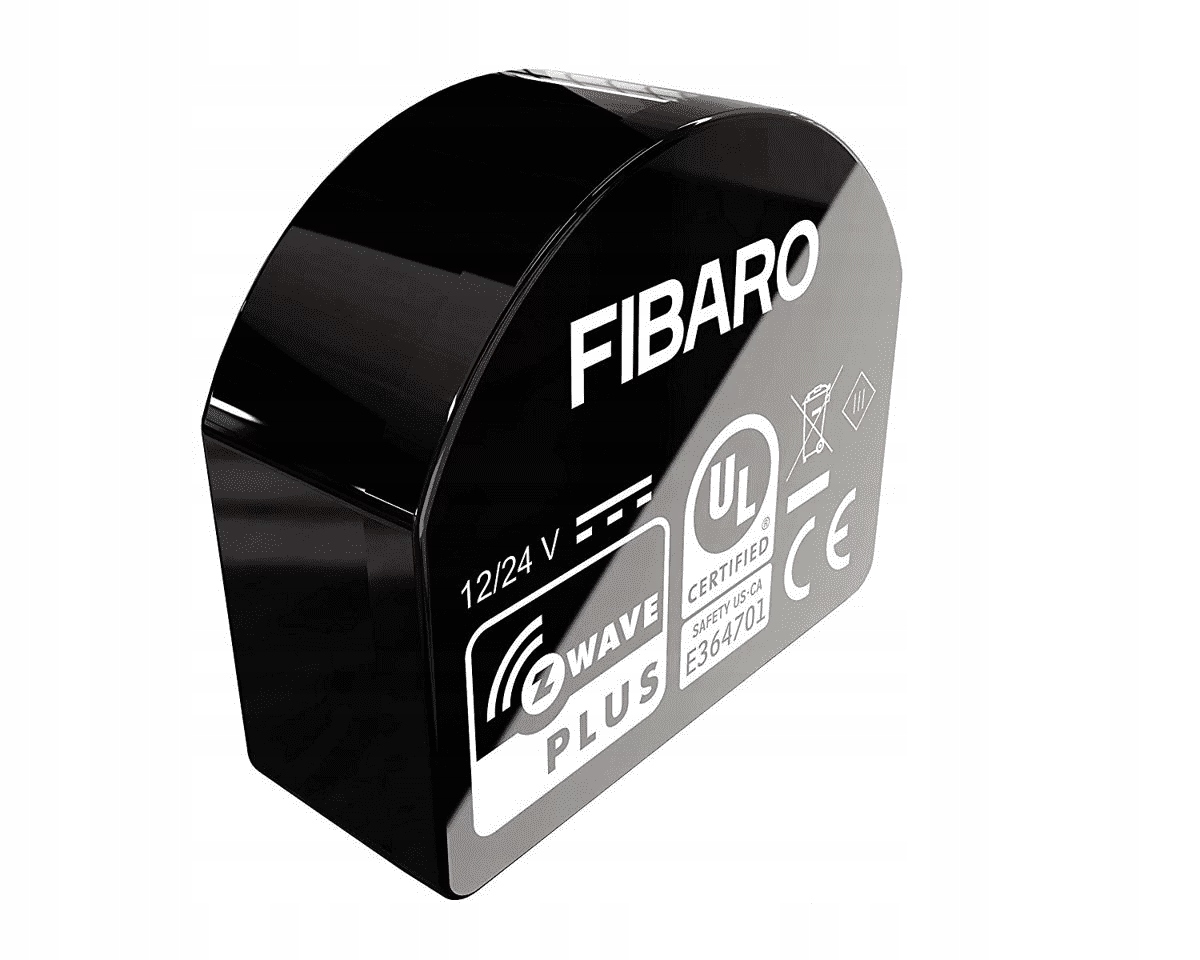

Интеллектуальный мини-контроллер маркиз FIBARO Roller Shutter 3 Z-Wave

Интеллектуальный контроллер рольставней Roller Shutter 3, Z-Wave — Fibaro FGR-223

Технические данные:

• Питание: 110–240 В ~ 50/60 Гц
• Радиопротокол: Z-Wave (чип серии 500)
• Мощность передачи: EIRP макс. 6 дБм
• Номинальный ток: 4,2 А для резистивной нагрузки, 1,7 А для индуктивной нагрузки.
• Диапазон: до 50 м на открытых площадках, до 40 м в зданиях.
• Рабочая температура:  0 – 35 °C
• Поддерживаемые приводы: однофазные двигатели переменного тока

Fibaro — это новейшие решения для управления умным домом. FGR-223 — дистанционно управляемый контроллер роллет с функцией измерения энергопотребления, работающий по технологии Z-Wave. FIBARO Roller Shutter 3 обеспечивает точное позиционирование рольставней и, в случае жалюзи, точное управление ламелями.

Прибор также позволяет измерять активную мощность и энергопотребление. Управлять модулем можно удаленно, через сетевой контроллер Z-Wave, или вручную, с помощью подключенных к нему кнопок. Одним из важнейших преимуществ этого продукта является визуализация и возможность измерения потребляемой мощности и энергии.

Контроллер на базе новейшего программного обеспечения (чипсета) Z-Wave Plus и управляемый любым контроллером Z-Wave отлично работает в системах Умный дом.

Подключение удаленного устройства

Технология Z-Wave

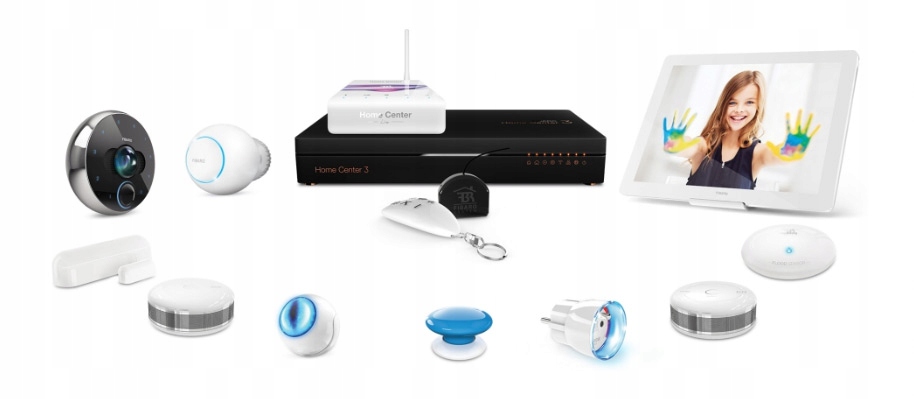

Устройства Fibaro интегрируются друг с другом для создания одной удаленно управляемой сети с использованием протокола беспроводной радиосвязи Z-Wave. Это технология, используемая в системах автоматизации зданий, характеризующаяся одним универсальным стандартом и совместимостью модулей различных компаний. Одним из основных предположений также является то, что каждое устройство в сети Z-wave также является передатчиком этого сигнала. Это позволяет устройствам, находящимся слишком далеко от панели управления, взаимодействовать с ней, используя другие компоненты всей системы. Этот тип модели удаленного подключения имеет радиус действия примерно до 50 метров, в зависимости от характеристик окружающей среды. Радиочастоты, на которых основан радиопротокол, различаются в зависимости от региона мира (Европа — 868,42 МГц). FGR-223 обменивается данными с панелью управления и другими устройствами Fibaro, используя стандарт Z-Wave.

Управление откуда угодно

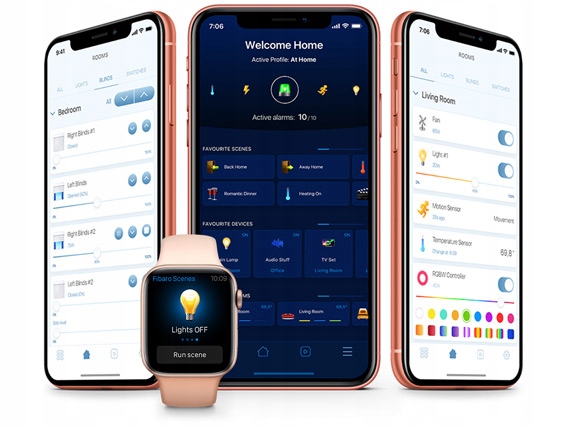

Мобильное приложение

Панель управления (как HC3, так и HC Lite) позволяет управлять FGR-223 из приложения FIBARO Smart Home. Каждое устройство, которое мы хотим интегрировать с умным домом, должно быть сопряжено с панелью управления. Огромным преимуществом является тот факт, что установка устройств этого производителя не требует дополнительных кабелей и вмешательства в конструкцию здания. Все компоненты системы Fibaro расположены в одном месте. Благодаря приложению FIBARO Smart Home мы можем управлять освещением, отоплением, рольставнями и т. д. со смартфона или планшета. Приложение также позволяет создавать так называемые сцены, то есть ситуации, в которых устройства должны предпринять следующие действия. Модули могут, например, отключать электричество после обнаружения наводнения или пожара. В случае обширной системы мы выбираем одну превосходную панель управления, интегрированную с нашим мобильным телефоном и всеми другими элементами системы, и с ее помощью мы управляем каждой, даже самой сложной системой умного дома Fibaro. Поэтому производитель предоставляет пользователю необычайное удобство управления даже огромными, многоуровневыми системами автоматизации зданий из одного места в приложении для смартфона.

Экономия и полный контроль

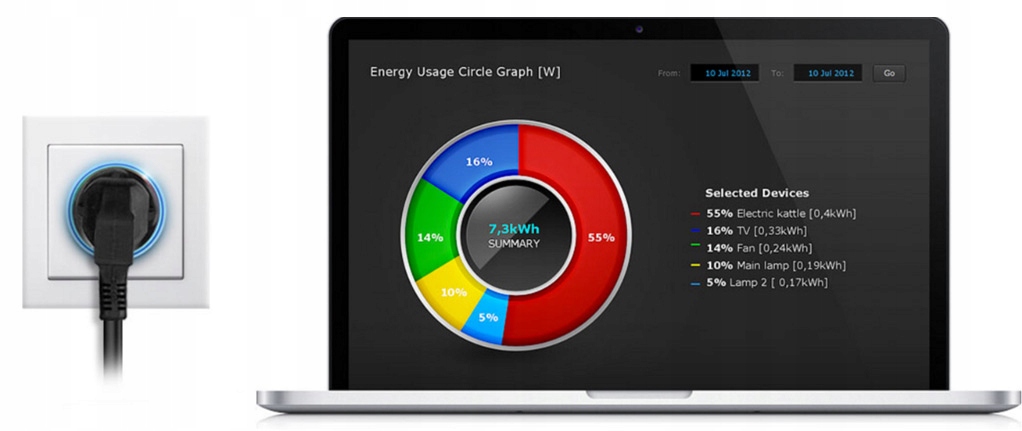

Измерение мощности и энергии

Все интеллектуальные контроллеры роллет Fibaro, включая FGR-223, помимо интеграции контроллера с системой Z-Wave, также выполняют функции мониторов энергии, потребляемой подключенным устройством, и активной мощности. Эта функция позволяет анализировать и сравнивать энергию, потребляемую конкретным электронным оборудованием. Это огромное преимущество, поскольку благодаря таким данным Fibaro позволит нам эффективно оптимизировать работу электрических устройств, делая наш Умный Дом более экологичным и экономичным.

Кроме того, контроллер роллет FGR-223 поддерживает как роллеты с механическими, так и электрическими концевыми выключателями и идеально интегрируется с ними. Такое решение позволяет подключить его практически к любой рулонной шторе.

Технические характеристики:

Приложение:

Номинальный ток:

• 4,2А – двигатели с компенсированным коэффициентом мощности (индукционные),
• 1,7А – резистивные

Требуемые концевые выключатели: электронные или механические

Выбранные функции

• совместим с любым контроллером Z-Wave и Z-Wave+,
• поддерживает защищенный режим сети Z-Wave (Z-Wave Network Security) S0 с шифрованием AES и S2 с шифрованием PRNG,
• поддерживает двигатели рольставен с механическими и электрическими концевыми выключателями,
• работает на основе усовершенствованного микропроцессорного управления,
• позволяет измерять мощность активное и суммарное энергопотребление,
• работает с различными типами кнопок: моностабильными, бистабильными и рольставнями,
• предназначены для установки в коробки накладного и скрытого монтажа, соответствующие требованиям национальные стандарты безопасности.

Размеры: 42,50 x 38,25 x 20,30 мм

Активный элемент: переключатель (микрозазор μ)

Требуемые концевые выключатели: электронные или механические

Общение:

Протокол радио: Z-Wave/Z-Wave+

Мощность передачи: макс. EIRP 6 дБм

Радиочастота:

• 868,4 или 869,8 МГц ЕС
• 908,4 или 916,0 МГц США
• 921,4 или 919,8 МГц ANZ
• 869,0 МГц RU
< /ул>

Диапазон:

• до 50 м на открытых площадках
• до 40 м в зданиях

(в зависимости от строительных материалов, планировки и конструкции здания, а также местности)

Электроснабжение и установка

Мощность:

• 110–240 В~
• 50/60 Гц

Размеры монтажной коробки: Ø ≥ 50 мм, глубина ≥ 60 мм

Рабочая температура: 0–35 °C

Потребляемая мощность: до 0,8 Вт
