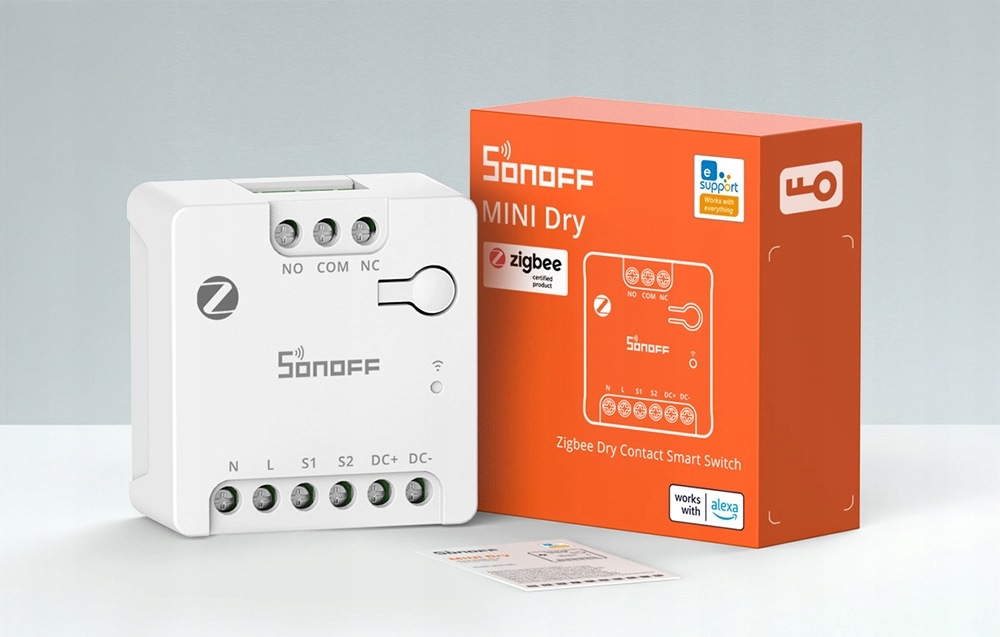

Интеллектуальный модуль Sonoff MINI-ZBD Zigbee, беспотенциальное интеллектуальное реле

SONOFF MINI-ZBD Zigbee Dry Contact — это компактный интеллектуальный коммутационный модуль с сухим контактом (сухой контакт), предназначенный для управления устройствами и системами автоматизации. Он обменивается данными по протоколу Zigbee 3.0 (IEEE 802.15.4), поддерживает источник питания 100–240 В переменного тока или 12–48 В постоянного тока и имеет выход NO/NC/COM, поэтому может работать с гаражными воротами, тепловыми насосами SG Ready, ирригационными системами, электромагнитными клапанами, низковольтными двигателями и другими устройствами, требующими беспотенциального контакт. Модуль работает со шлюзами Zigbee и платформами eWeLink и Home Assistant, а также с системами Apple Home, SmartThings и Amazon Alexa с использованием совместимой панели управления с функцией Matter Bridge, такой как SONOFF ZBBridge-U, iHost или NSPanel Pro.

⚙️Спецификация:

• Производитель: SONOFF
• Модель: MINI-ZBD
• Тип устройства: интеллектуальный модуль сухих контактов
• Протокол связи: Zigbee 3.0 (IEEE) 802.15.4)
• Микросхема MCU: EFR32MG21
• Источник переменного тока: 100–240 В~, 50/60 Гц, 0,1 А макс.
• Источник постоянного тока: 12–48 В⎓, 1 А макс.
• Максимальная нагрузка: 24 В⎓ / 2 А (резистивная нагрузка) или двигатели постоянного тока 12/24 В до 8 Вт.
• Тип контакта: НО / COM / НЗ (сухой контакт)
• Функция маршрутизатора Zigbee: Да
• Функция привязки Zigbee: Да (Home Assistant)
• Отсоединить Функция реле: Да (eWeLink и Home Assistant)
• Управление расписанием и сценами: Да
• Материал корпуса: ПК
• Цвет: белый
• Размеры: 41 × 43 × 21,5 мм
• Вес: 35,3 г
• Рекомендуемое сечение провода: 0,75–1,5 мм² (18–14 AWG)
• Рабочая температура: от -10°C до 40°C
• Рабочая влажность: 5–95 % относительной влажности (без конденсата)
• Максимальная высота работы: 2000 м над уровнем моря
• Импульсное сопротивление: 4 кВ
• Надежность реле: 20 000 циклов
• Степень загрязнения: II

⭐ В комплекте:

• SONOFF MINI-ZBD Модуль сухого переключателя Zigbee Контакты
• Руководство пользователя
• Упаковка производителя

✅Преимущества:

✔️ Универсальное управление: Беспотенциальный сухой контакт позволяет управлять воротами, клапанами, насосами и другими устройствами, требующими короткого замыкания или размыкания цепи.

✔️ Широкая совместимость: Поддержка Zigbee 3.0 обеспечивает интеграцию с популярными системами «Умный дом» и создание продвинутой автоматизации.

✔️ Гибкость Применение: Поддержка источника питания 100–240 В переменного тока и 12–48 В постоянного тока позволяет использовать модуль в самых разных установках.

✔️ Компактная конструкция: Небольшие габариты облегчают установку в монтажных коробках и местах с ограниченным пространством. пространство.

⭐Универсальное применение в автоматизации⭐

Выход «сухой контакт» не подает напряжение на управляемое устройство, а лишь замыкает или разрывает цепь. Благодаря этому модуль можно безопасно использовать во многих установках бытовой и промышленной автоматизации, независимо от типа управляемого устройства. Поддержка НО и НЗ контактов позволяет адаптировать метод работы к требованиям конкретной системы.

⭐Стабильная связь Zigbee 3.0⭐

Подключение Zigbee 3.0 обеспечивает быструю и стабильную связь и низкое энергопотребление. SONOFF MINI-ZBD также выполняет функцию Zigbee-маршрутизатора, расширяя зону действия сети и улучшая связь между устройствами, расположенными дальше от штаб-квартиры. В среде Home Assistant модуль также поддерживает функцию Zigbee Binding, обеспечивающую прямую привязку к совместимой кнопке или датчику Zigbee. Благодаря этому устройства обмениваются данными локально, без участия сервера автоматизации, что выражается в мгновенном реагировании и возможности управления даже в случае сбоя сети Wi-Fi или недоступности панели управления.

⭐Интеллектуальное управление и расширенная автоматизация⭐

Модуль позволяет осуществлять дистанционное управление, создание расписаний и сцен автоматизации в совместимых приложениях. В средах eWeLink и Home Assistant также доступна функция Detach Relay, которая отделяет работу физического переключателя от работы реле. Это позволяет традиционной настенной кнопке действовать как триггер сцены или автоматизации без физического переключения контакта реле. Стоит помнить, что набор доступных функций зависит от используемой платформы. Самые широкие возможности конфигурации, включая отключение реле, состояние включения и обновления OTA, доступны в eWeLink и Home Assistant (ZHA и Zigbee2MQTT). В случае интеграции с Apple Home, Amazon Alexa или SmartThings некоторые расширенные функции могут быть недоступны и требуют использования совместимой панели управления с поддержкой Matter Bridge.

⭐Компактная конструкция и простота установки⭐

Небольшие размеры 41 × 43 × 21,5 мм позволяют модулю легко помещаться в монтажные коробки и другие ограниченные установочные пространства. Корпус изготовлен из прочного материала ПК, термостойкость от -10°C до 40°C и сертификаты CE, FCC и RoHS обеспечивают безопасную и надежную работу при установке внутри помещений.

⭐Надежность в повседневном использовании⭐

Реле рассчитано на длительное использование и выдерживает до 20 000 рабочих циклов. Модуль поддерживает провода сечением от 0,75 до 1,5 мм², имеет импульсное сопротивление 4 кВ и может использоваться во многих проектах умного дома – от управления гаражными воротами и тепловым насосом, через системы орошения до клапанов, приводов и низковольтных устройств 12-24 В.

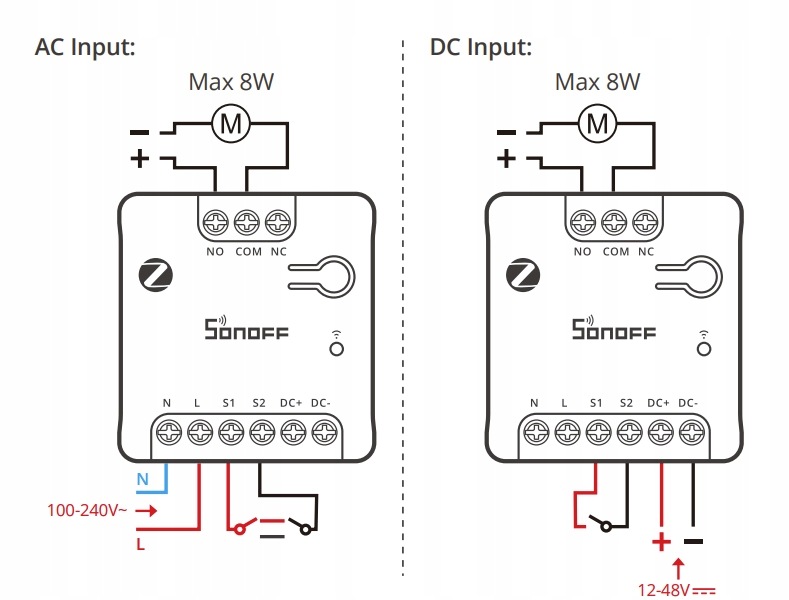

⭐Инструкции по подключению⭐
