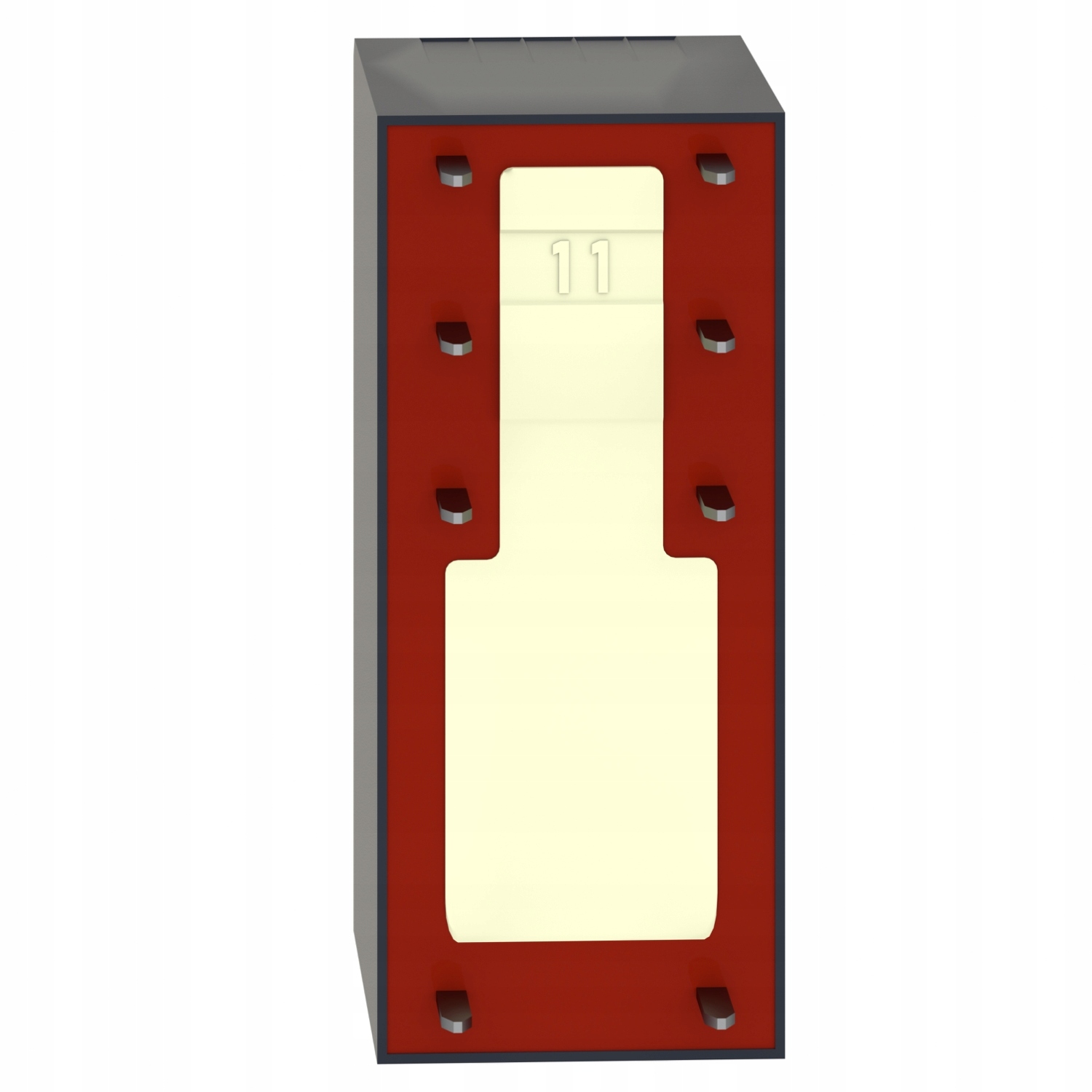

Schneider Electric, Zelio Relay Интерфейсное реле 2C/O 8A, 24V DC, RSB2A080BD

Основные параметры:

• Ассортимент продукции: Электромеханические реле Harmony
• Название серии: Интерфейсное реле
• Тип изделия или компонента: Вставное реле
• Краткое название устройства: RSB
• Тип контакта и конфигурация: 2 ВКЛ/ВЫКЛ
• Работа контактов: стандартная.
• Управляющее напряжение [Uc]: 24 В постоянного тока.
• [Ithe] номинальный тепловой ток: 8 А при -40. ..40 °C
• Светодиодная лампа, указывающая состояние переключателя: Без
• Тип управления: Без кнопки

Дополнительные параметры:

• Форма вывода: Плоский (тип печатной платы)
• Среднее сопротивление катушки: 1440 Ом Сеть: постоянный ток (DC) при 20 °C +/ - 10 %
• [Ue] номинальное рабочее напряжение: 16,8...36 В постоянного тока (DC)
• Номинальное напряжение изоляции[Ui]: 400 В согласно EN/IEC 60947
• Номинальное импульсное выдерживаемое напряжение [Uimp]: 3,6 кВ согласно IEC 61000-4-5.
• Материал контактов: серебряный сплав (AgNi).
• Номинальный ток переключения. [Ie]: 4 А (AC-1/DC-1) НЗ согласно IEC, 8 А (AC-1/DC-1) НО согласно IEC
• Минимальный ток отключения: 10 мА
• Максимальное коммутируемое напряжение: 300 В постоянного тока (DC) в соответствии с IEC.
• Минимальное коммутируемое напряжение: 12 В.
• Максимальная коммутационная мощность: 2000 ВА/224 Вт
• Номинальная резистивная нагрузка: 8 А при 250 В переменного тока (AC), 8 А при 28 В постоянного тока (DC).
• Минимальная коммутационная способность: 120 мВт при 10 мА, 12 В< /li>
• Рабочая скорость: <= 600 операций/час под нагрузкой, <= 18000 операций/час без нагрузки
• Механическая долговечность: 30000000 циклов
• Электрическая долговечность: 100000 циклов , 8 А при 250 В, AC-1 НО, 100000 циклов, 4 А при 250 В, AC-1 НЗ.
• Время срабатывания: 20 мс рабочее, 20 мс СБРОС
• Маркировка : CE
• Среднее потребление катушки: 0,45 Вт постоянного тока (DC)
• Пороговое значение напряжения отключения: >= 0,1 Uc постоянного тока (DC)
• Надежность данных: B10d = 100000.
• Категория защиты: RT I.
• Уровень испытательного напряжения: уровень A.
• Монтажное положение: любое.
• Вес продукта: 0,014 кг.
• Продажи по неделимому числу: 10.
• Презентация устройства: готовый продукт.

Рабочая среда.

• Электрическая прочность: 1000 В переменного тока (AC) между контактами, 2500 В переменного тока (AC) между полюсами, 5000 В переменного тока (AC) между катушкой и контактом.
• Стандарты: UL 508, CSA C22.2 № 14, EN/IEC 61810-1.
• Сертификаты на продукцию: UL, CSA, EAC.
• Температура окружающей среды при хранении: -40...85°. C
• Вибростойкость: +/- 1 мм (f= 10...55 Гц) в соответствии с EN/IEC 60068-2-6.
• Степень защиты IP: IP40 в в соответствии с EN/IEC 60529
• Ударопрочность: 10 gn (длительность = 11 мс) в нерабочем состоянии согласно EN/IEC 60068-2-27, 5 gn (длительность = 11 мс) в рабочем состоянии в соответствии согласно EN/IEC 60068-2-27
• Температура окружающей среды при эксплуатации: -40...85 °C (постоянный ток (DC))

Relay Zelio

Электромеханические интерфейсные, миниатюрные и силовые реле

Полный ассортимент электромеханических реле, включая интерфейсные, миниатюрные и силовые реле от 1 до 4 Контакты CO, до 30 А. Доступно для большинства промышленных машин: упаковочных машин, текстильных машин, машин HVAC, панелей управления и интерфейсов ПЛК.
