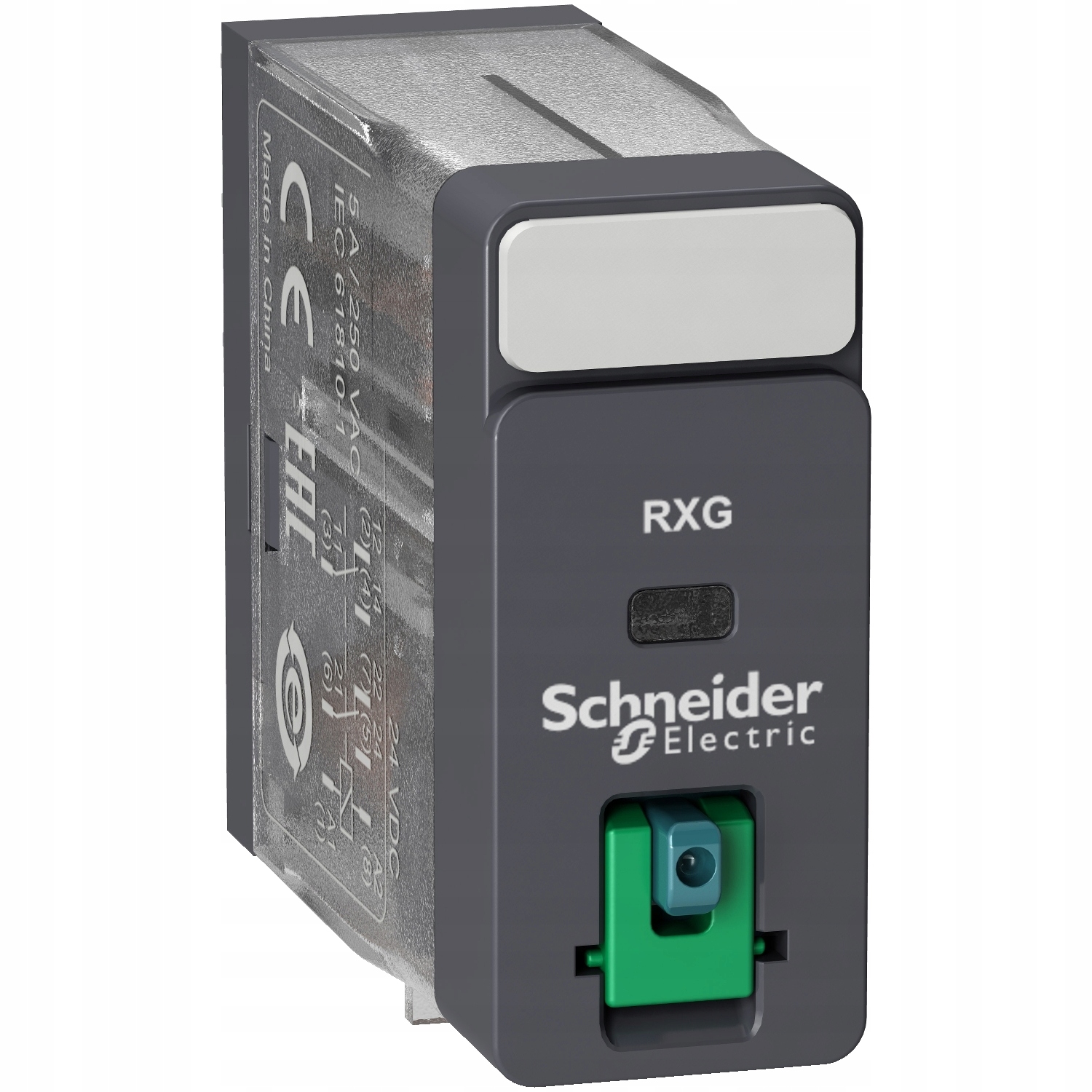

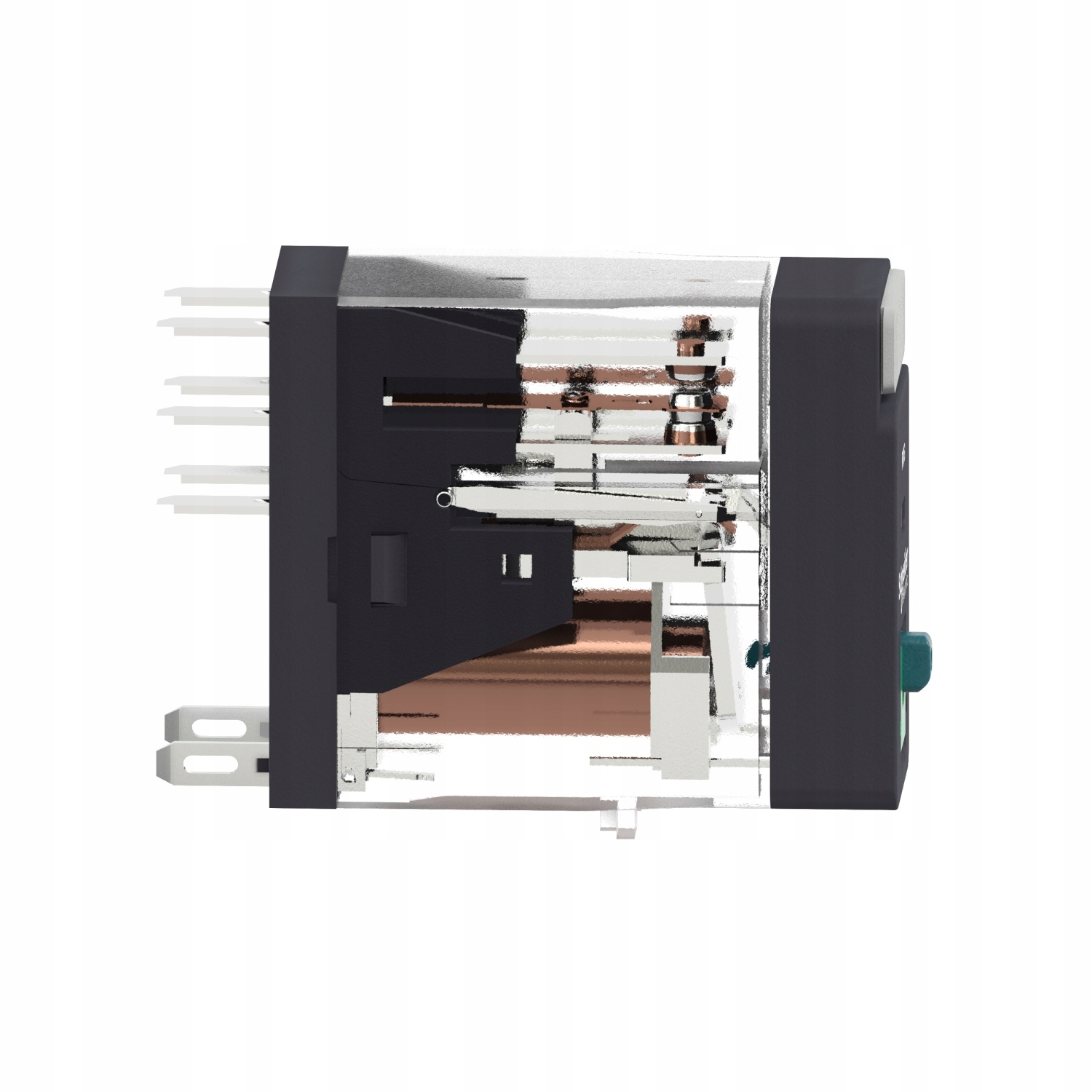

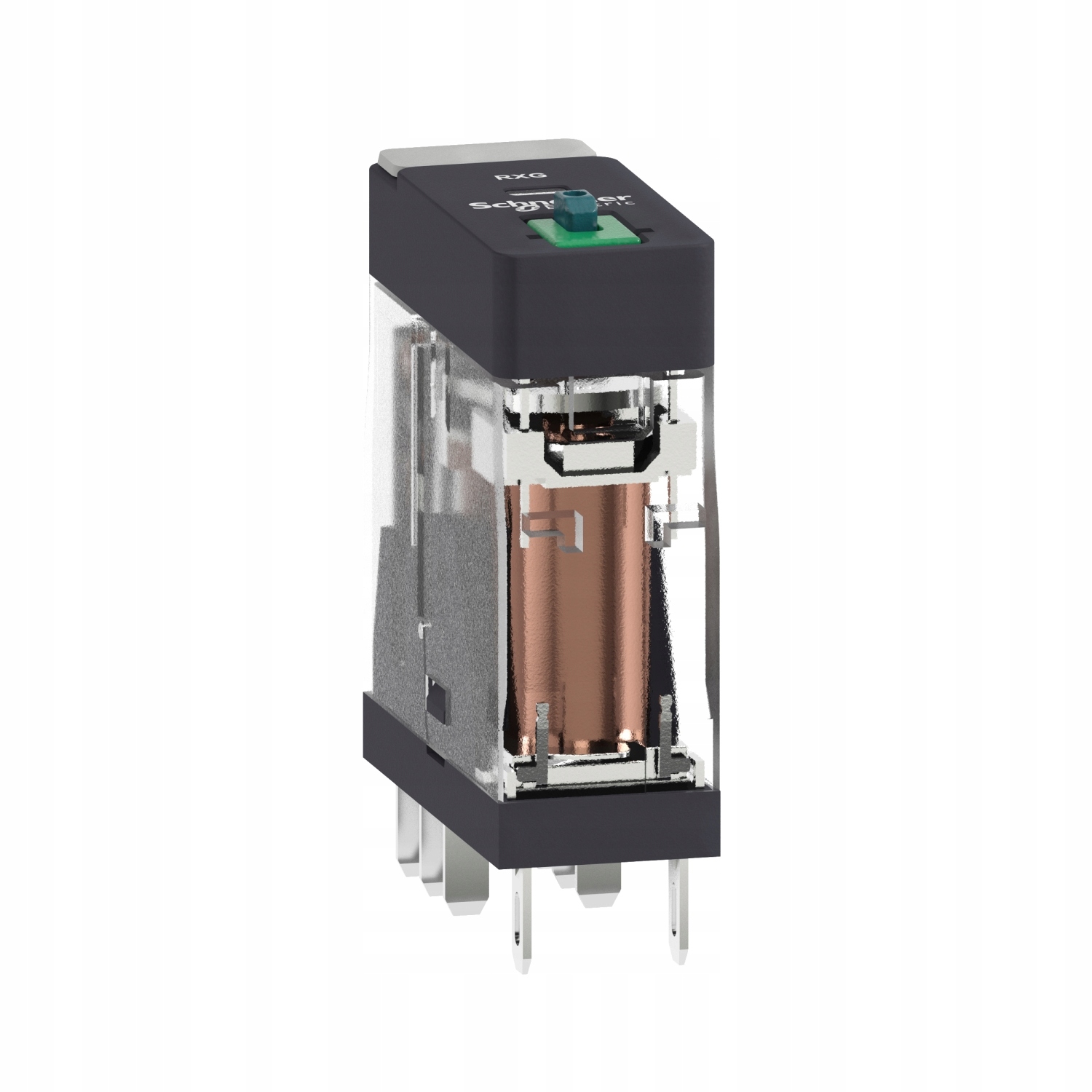

Schneider Electric, Zelio Relay Интерфейсное реле с кнопкой тестирования 2C/O 5A, 24V DC, RXG21BD

Основные параметры:

• Ассортимент продукции: Электромеханические реле Harmony
• Название серии: Интерфейсное реле
• Тип продукта или компонента: Вставное реле
• Короткое имя устройства: RXG
• Тип и конфигурация контакта: 2 ВКЛ/ВЫКЛ

Дополнительные параметры:

• Светодиодная лампа, сигнализирующая о состоянии переключателя: Нет
• Материал контактов: сплав серебра (AgSnO2In2O3)
• Максимальное контактное сопротивление: 100 мОм
• [Ithe] номинальный тепловой ток: 5 А при -40...55 °C
• Номинальный ток переключения[Ie]: 5 А при 30 В (постоянный ток) в соответствии с согласно UL, 5 А при 30 В (постоянный ток) согласно IEC, 5 А при 250 В (переменный ток) согласно IEC, 5 А при 250 В (переменный ток) согласно UL
• Максимальное коммутируемое напряжение: 250 В Переменный ток В (AC), постоянный ток 30 В (DC)
• Ток нагрузки: 5 А при переменном токе 250 В (AC)
• Максимальная коммутационная способность: 1250 ВА
• Минимальная коммутационная способность: 50 мВт при 10 мА, постоянном токе 5 В (DC)
• Рабочая скорость: <= 1800 циклов/час под нагрузкой, <= 18000 операций/час без нагрузки
• Коэффициент использования: 20%
• Механический ресурс: 10000000 циклов
• Электрический срок службы: 100000 циклов для резистивной нагрузки NO при 55°C, 100000 циклов для резистивной нагрузки NC при 55°C ° C
• Номинальное напряжение изоляции [Ui]: 250 В согласно IEC, 300 В согласно CSA, 300 В согласно UL
• Номинальное импульсное выдерживаемое напряжение [Uimp]: 6 кВ 1,2 /50 мкс
• Электрическая прочность: 1000 В переменного тока (AC) между контактами с микроразрывной изоляцией, 5000 В переменного тока (AC) между катушкой и контактом с усиленной изоляцией, 3000 В переменного тока ( переменного тока) между полюсами основной изоляции
• Сопротивление катушки: 1100 Ом +/- 10%
• Сопротивление изоляции: 1000 МОм при 500 В постоянного тока (DC)
• Уровень испытательного напряжения: Уровень A
• Место установки: Любое положение
• Пороговое значение напряжения отключения: >= 0,1 Uc постоянного тока (DC)
• Класс изоляции катушки: Класс F
• Время срабатывания: 20 мс
• Время отпускания: 20 мс
• Управляющее напряжение [Uc]: 24 В постоянного тока
• Управляющее напряжение [Uc]: 24 В пост. li>
• Безопасность данных: B10d = 100000.
• Цвет крышки: Стандартный.
• Тип управления: Блокируемая тестовая кнопка.
• Локальная сигнализация: Маркер.
>
• Крутящий момент: 0,8 Нм.
• Вес изделия: 0,02 кг.
• Презентация устройства: готовый продукт.

Рабочая среда

• Вибростойкость: 3 gn, амплитуда = +/- 0,75 мм (f = 10...150 Гц) рабочая, 5 gn, амплитуда = +/- 0,75 мм (f = 10...150) Гц) не работает
• Степень защиты IP: IP40
• Ударопрочность: 20 gn работает, 100 gn не работает
• Категория защиты: RT I
• Стандарты: UL 508, IEC 61810-1, CSA C22.2 № 14.
• Сертификаты продукции: CSA, CE, EAC, UL, DNV-GL.
• Степень загрязнение: 2
• Категория перенапряжения: III
• Температура окружающей среды при хранении: -40...85 °С
• Температура окружающей среды при эксплуатации устройства: -40. .70 °C
• Относительная влажность: 10...85 %

Relay Zelio

Электромеханические интерфейсные, миниатюрные и силовые реле

Полный ассортимент электромеханических реле, включая интерфейсные, миниатюрные и силовые реле от 1 до 4 Контакты CO, до 30 А. Доступно для большинства промышленных машин: упаковочных машин, текстильных машин, машин HVAC, панелей управления и интерфейсов ПЛК.
