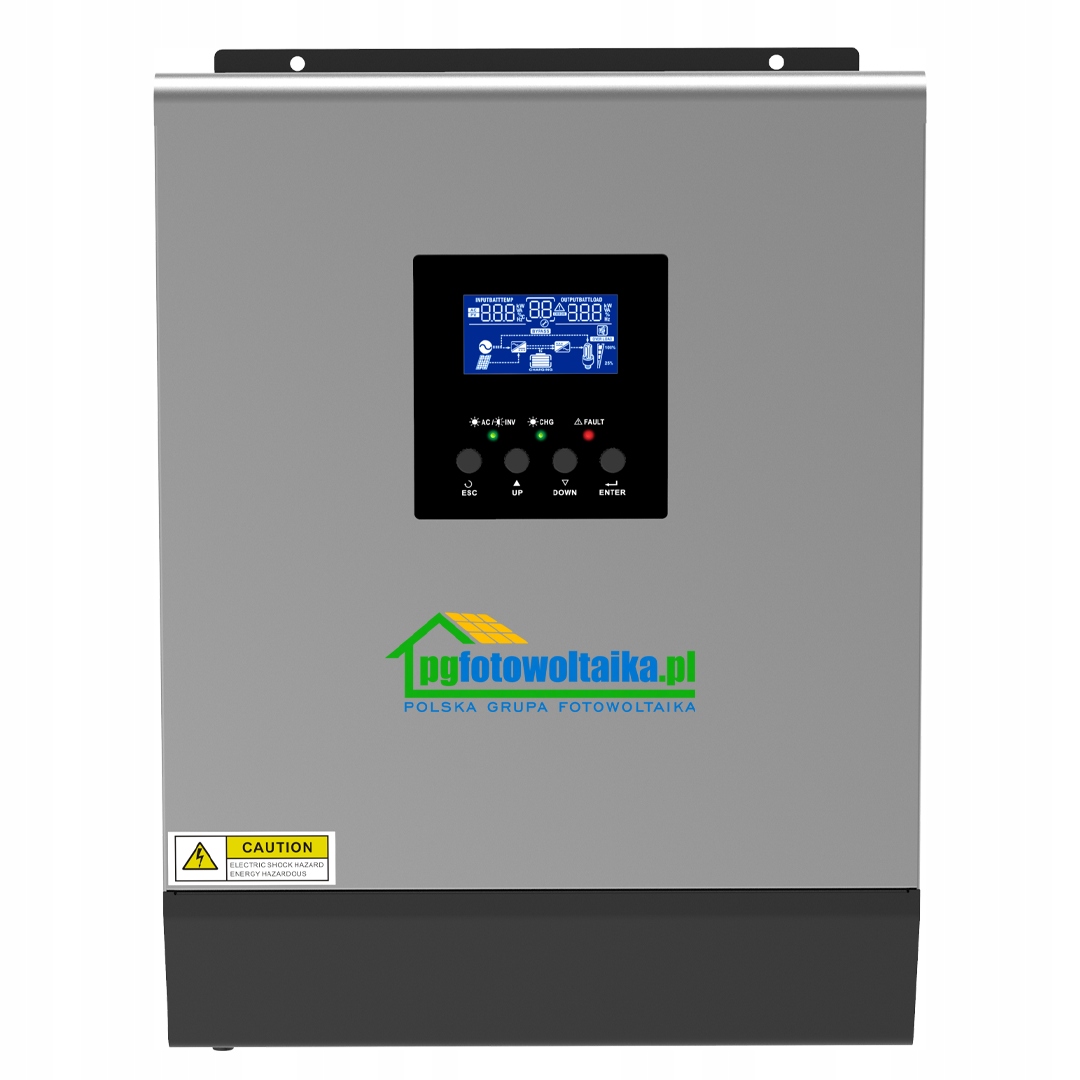

Инвертор Solar Inverter PWM 3KW50A OFF-GRID WiFi

Многофункциональный солнечный инвертор

PWM3KW50A WiFi

• Может работать без подключения к сети
• Работает с аккумуляторами и заряжает их
• Может получать энергию от сети и заряжать аккумуляторы
• WiFi
b>
• Приложение для смартфона позволит вам измерить свою экономию.

Фотоэлектрический солнечный инвертор PWM 3KW 50A

Многофункциональный инвертор/зарядное устройство, сочетающее в себе функции инвертора, солнечного зарядного устройства PWM и зарядного устройства для аккумуляторов.

• Инвертор < б>может быть подключен к сети и извлекать из нее энергию, когда условия недостаточны для работы солнечных батарей. Устройство может работать с электросетью, генератором энергии, фотоэлектрическими панелями и аккумуляторами.

  Инвертор не может передавать энергию в сеть (Off-Grid) – но может ее потреблять!

  /li >
• Для работы инвертора необходима батарея!
• Инвертор не требуется подключать к сети , он может работать независимо в качестве зарядного устройства и напрямую питать устройства, например, в розетках.
• Если мы хотим поддерживать питание устройств, когда батареи разряжены (например, при недостаточной энергии от фотоэлектрических панелей, подключение к необходима электрическая сеть.

ГИБРИДНЫЙ ИНВЕРТОР OFF GRID

• Бренд: PGFotovoltaika
• Модель: PWM3KW50A WiFi
< /ul>

Технические данные:

Сетевой режим

• Форма входного напряжения -синусоидальная (от сети или генератора) )
• Номинальное входное напряжение — 230 В переменного тока.
• Низкое напряжение отключения — 170 В переменного тока (ИБП), 100 В переменного тока (типичные электроприборы).
• Максимальное входное напряжение переменного тока — 300 В переменного тока.
• Номинальная входная частота — 50 Гц/60 Гц (автоматическое определение)
• Защита выхода от короткого замыкания - сетевой режим: защита от перегрузки по току; режим работы от батареи: электронная защита
• Время переключения - 10мс (типовой ИБП); 20 мс (типично — электрические устройства)
• Снижение выходной мощности — когда входное напряжение падает ниже 170 В переменного тока, ограничение выходной мощности

Инверторный режим

• Номинальная выходная мощность — 3 кВА / 3 кВт — 3000 Вт
• Форма входного напряжения — Чистая синусоидальная волна
• Номинальное выходное напряжение — 230 В±5 %
• Выходная частота — 50 Гц< /li>
• Пиковая эффективность — 90%
• Мгновенная пиковая мощность — 2x номинальная мощность в течение 5 с — 6000 Вт
• Номинальное входное напряжение — 24 В постоянного тока
• Напряжение постоянного тока при холодном запуске — 23 В постоянного тока
• Личное потребление — <20 Вт
• Собственное потребление в режиме «экономия» - ок. 10 Вт

Режим зарядки (сетевое зарядное устройство)

• Зарядный ток (ИБП) - 10А/ 20А - регулируемое
• Зарядное напряжение «ОБЪЕМ» - 29,2 В постоянного тока (залитые аккумуляторы); 28,2 В постоянного тока (герметичный, AGM, гелевый)
• Напряжение зарядки в режиме ожидания 27 В постоянного тока

Режим зарядки от солнечной батареи ШИМ

• Макс. зарядный ток — 50 А
• Напряжение открытия цепочки Voc — макс. 80 В постоянного тока
• Диапазон напряжения — пусковое напряжение инвертора — 30–32 В постоянного тока
• Напряжение постоянного тока — 24 В постоянного тока
• Собственные потери ( в ожидании) - 2W
• Максимальное напряжение солнечных панелей (VOC): 80 В постоянного тока (обратите внимание, сколько панелей будет подключено)
• Уровень защиты: IP21
• Диапазон рабочих температур: 0–55°C
• Класс защиты: класс I
• Гарантия: 2 года
• Размеры: 10x27 .2х35,5 см
• Вес - 12 кг
• Интервал передачи данных 5 минут

Дополнительная информация:

• Минимальное напряжение от аккумуляторов, необходимое для запуска инвертора - 20В
• Минимальное напряжение от аккумуляторной батареи панели, необходимые для запуска инвертора - 30В

Устройство представляет собой многофункциональный инвертор переменного тока и зарядное устройство постоянного тока, сочетающее в себе функции инвертора переменного тока/сетевого зарядного устройства постоянного тока 230 В и солнечного контроллера заряда для взаимодействия с фотоэлектрической системой и имеет вход для подключения к электросети . Это обеспечивает долговременное бесперебойное питание электроприборов, требующих питание переменного тока напряжением 230 В, с базовым выбором приоритета электропитания: сетевое или солнечное.

Особенности:

• Чистая синусоида на выходе инвертора.
• Встроенный солнечный контроллер с ШИМ.
• Регулируемый характер входного переменного напряжения< /li>
• Настраиваемый приоритет работы (выходы переменного тока): сеть/солнечная батарея
• Настраиваемый ток зарядки аккумулятора в зависимости от применения
• Адаптирован для питания от сети переменного тока или генератора
• Адаптирован для питания от сети переменного тока или генератора
• li>
• Автоматический перезапуск после восстановления сетевого напряжения.
• Защита от перезаряда, превышения температуры, короткого замыкания.
• Интеллектуальный режим зарядки аккумулятора для длительного времени работы.
• Функция холодного запуска
• WiFi

Легкий и компактный

Благодаря небольшому размеру корпуса инвертор можно установить в очень маленькой комнате или автомобиле.

Солнечный контроллер, то есть ШИМ-регулятор зарядки:

ШИМ-регулятор зарядки — посылает импульсы на батарею, стараясь передать как можно больше энергии за максимально короткое время. Чем полнее аккумулятор, тем реже становятся импульсы. Когда уровень заряда приближается к максимальному, контроллер перестает передавать энергию.

ШИМ-контроллер оснащен высококачественными электронными компонентами, которые обеспечивают ему, помимо прочего, защиту от:

• перенапряжения,
  • li>
  • короткого замыкания,
  • перезаряда и разряда,
  • переполюсовки,
  < /ul>

  Также контролирует напряжение солнечных батарей

  Устройство отличается долговечностью и безопасной эксплуатацией не только в домашних условиях , но также на участках или в кемперах.

  Инвертор обеспечивает питание для дома и других устройств, таких как: офисное оборудование, осветительное оборудование, оборудование, использующее электродвигатели (вентиляторы, кондиционеры, стиральные, посудомоечные машины и т. д.)

  На рисунке показана базовая конфигурация и степень использования системы. Показаны дополнительные устройства, необходимые для функционирования системы. Это:

  • аккумуляторы
  • Фотоэлектрические панели (дополнительно)

Программное обеспечение для мониторинга SMART ESS

Мониторинг работы системы с помощью приложения SmartESS для Android в «Play Store» или для ОС Apple в «Apps Store»

Чтобы рассчитать текущее значение произведенной энергии, умножьте значения «Входное фотоэлектрическое напряжение» на «Входной ток фотоэлектрических батарей для батарей». Новое приложение уже находится на этапе тестирования и должно быть доступно в ближайшее время.

• Интервал передачи данных около 5 минут

Беспроводное подключение к компьютеру с помощью модуля WiFi

Обычно используются два способа подключения фотоэлектрических модулей:

• параллельное соединение фотоэлектрических панелей,
• последовательное соединение фотоэлектрических панелей панели.

Какой метод следует использовать, зависит, среди прочего, от: от того, какой тип инвертора мы хотим использовать позже, а также от наших дальнейших планов расширения или условий эксплуатации системы. Оба способа подключения фотоэлектрических панелей имеют свои преимущества и недостатки, а значит, могут хорошо работать в различных условиях.

Также очень важно учитывать рекомендации производителя при определении способа подключения фотоэлектрических панелей. вы можете найти, среди прочего: в инструкции по сборке.

Параллельное соединение фотоэлектрических панелей

В случае параллельного подключения фотоэлектрических панелей напряжение в цепи равно заявленному напряжению одного фотоэлектрического модуля. Ток суммируется.

• Максимальная мощность панелей - 3000Вт
• Максимальное напряжение от панели - 80В
• Максимальный ток - 50А

Пример:

Последовательное соединение фотоэлектрических панелей

Когда речь идет о соединении фотоэлектрических панелей последовательно, то в этом случае каждый последующий модуль будет увеличивать напряжение в цепочке, а ток в цепочке будет близким к интенсивности в одном модуле. Напряжение панелей суммируется.

• Максимальная мощность панелей - 3000Вт.
• Максимальное напряжение панелей - 80В.
• Максимальный ток — 50 А

Пример:

Применимо к модели инвертора PWM3KW50A

Если мы намерены подключить инвертор PWM3KW50A к фотоэлектрической установке, состоящей из панелей с параметрами - 450Вт, 40В, 10А, максимальное количество панелей, которые можно подключить к этому инвертору при последовательном соединении, составляет 2. Это дает общую установку с параметрами 900 Вт, 80 В и 10 А.
