СОЛНЕЧНЫЙ КОНТРОЛЛЕР

КОНТРОЛЛЕР НАГРЕВА

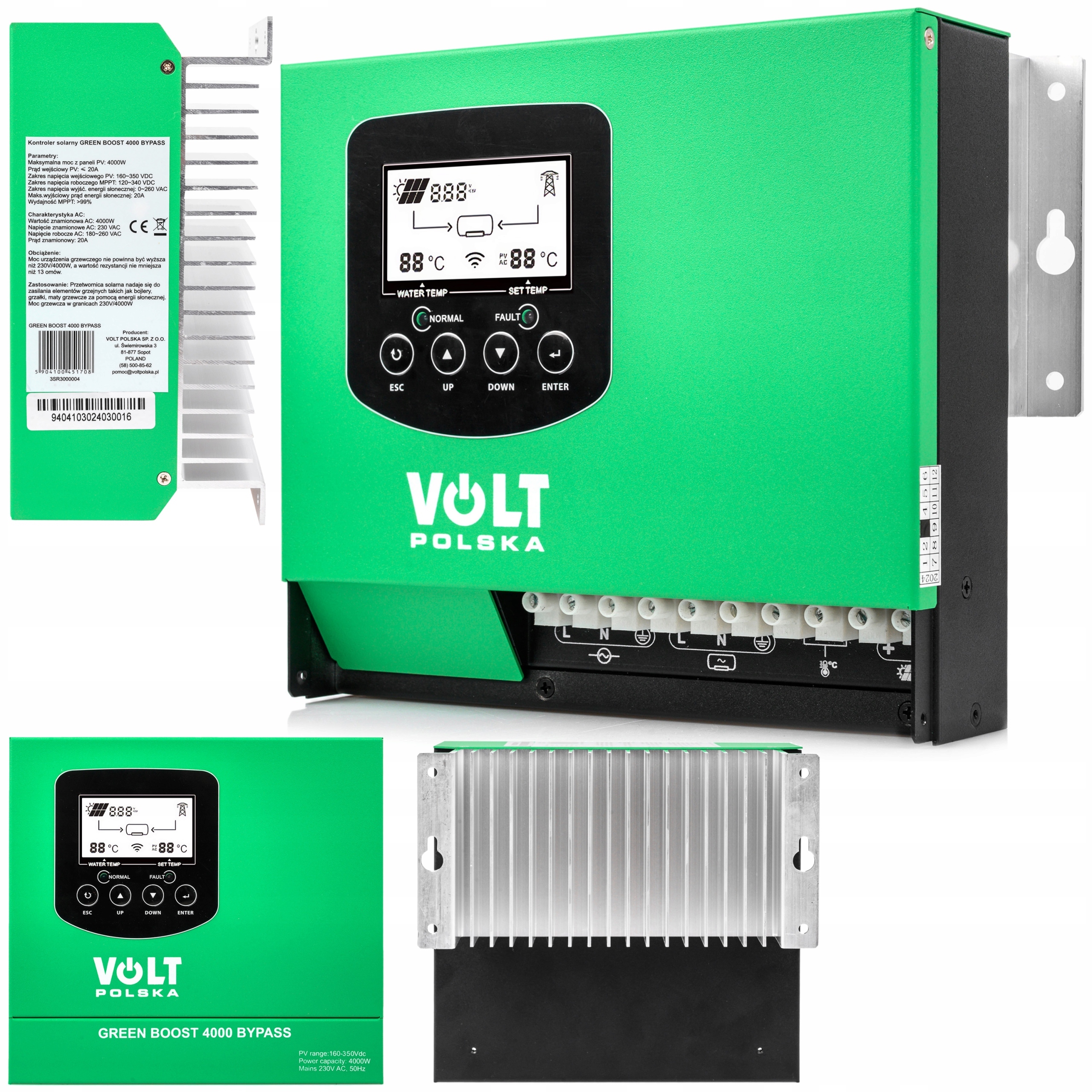

VOLT GREEN BOOST 4000 БАЙПАС

(160–350 В постоянного тока) 20 А MPPT

ОПИСАНИЕ ПРОДУКТА:

Солнечный контроллер серии GREEN BOOST предназначен для подачи электроэнергии, вырабатываемой солнечной панелью, к нагревательным элементам, таким как обогреватель или бойлер, с максимальной эффективность благодаря технологии MPPT.

После установки контроллера 4000 BYPAS MPPT он будет работать интеллектуально. Солнечная энергия является первоочередным источником. Когда солнечной энергии недостаточно, она автоматическипереключится на переменный ток.

Технология отслеживания максимальной мощности MPPT может определять мощность, вырабатываемую солнечной панелью, в режиме реального времени и отслеживать ее, чтобы обеспечить что солнечная панель может работать при текущей максимальной мощности. Это автоматически выполняется DSP посредством серии вычислений.

Преобразуется на Постоянный ток от фотоэлектрических модулей до переменного тока прямоугольной формы. Он оснащен интеллектуальным управлением солнечной батареей и переменным током, а также функцией переключения. Это поможет вам в полной мере воспользоваться преимуществами контроллера для создания оптимальной системы фотоэлектрического электрического отопления.

Чем отличается солнечный контроллер GREEN BOOST 4000 SINUS BYPASS?

Многофункциональность (BYPASS) – контроллер можно подключать как к солнечным панелям, так и к электросети. Панели следует соединять последовательно с общим напряжением до 350В. Максимальный входной ток фотоэлектрической батареи составляет 20 А.

Какие устройства питает солнечный контроллер GREEN BOOST 4000 BYPASS?

• Электрические котлы

• Радиаторы

• Электрические обогреватели

• Электрические коврики

• Полы с подогревом

ТЕХНИЧЕСКИЕ ДАННЫЕ:

• Максимальная мощность:4000 Вт

• Диапазон выходного напряжения:180–260 В переменного тока / 50 Гц

• Допустимый диапазон напряжения от панелей:160–350 В постоянного тока

• Максимальная мощность фотоэлектрических панелей:≤ 4000Вт

• Максимальный постоянный ток от панелей:20А
• Тип выходного напряжения:Модифицированная синусоидальная волна
• Подключение солнечной панели:Последовательное< /li>
• Защита от перегрузки:Да
• Охлаждение:Активно li>< /ul>
  • Рабочая температура:От -25 до +55°С
  • Температура хранения: От -20 до +55°С
  • Размеры: 195х183х100мм
  • Вес:2,4 кг

ОПИСАНИЕ ПОДКЛЮЧЕНИЯ:

1. Входной терминал фотоэлектрического модуля. «+» подключить к PV (+). «-» подключить к PV (-)

2. Зажим/термометр для определения температуры

3. Терминальный интерфейс AC OUT:

• L- подключен к водяному устройству
• N — подключен к N водяного устройства
• PE — провод заземления к водному устройству

4. Терминальный интерфейс INPUTSAC

• L – подключение к линии сети переменного тока L
• N – подключение к линии сети переменного тока N
• PE – подключение к линии сети переменного тока линия заземления сети переменного тока

5. Светодиодная панель: отображает текущий режим работы и текущую температуру.

ПРИМЕЧАНИЕ.

• Максимальное напряжение холостого хода солнечной панели не должно превышать 420 В постоянного тока.
• Перед подключением проводки убедитесь, что все автоматические выключатели подключены. к контроллеру выключены.
• Внутри контроллера нет переключателя. Обратите внимание, что положительный и отрицательный полюс солнечной панели нельзя поменять местами!
• Не забудьте убедиться в правильности подключения заземления!
• Обратите внимание, что при выборе тепловой нагрузки, превышающей номинальный контроллер мощности может повредить GREEN BOOST!
