Ізольований модуль HAT RS485 RS232 SPI до RPi

Код: 12131822583
Как заказать
1616 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №23930746
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 1

Оплачивая «Ізольований модуль HAT RS485 RS232 SPI до RPi», вы можете быть уверены, что данный товар из каталога «Модули» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

Изолированная шляпа RS485 RS232 для Pi

RS485 RS232 HAT — это изолированная плата расширения RS485 и RS232, специально разработанная Waveshare для Raspberry Pi. Он использует схему SC16IS752+SP3485, SP3232, встроенную изоляцию питания, изоляцию магнитной муфты ADI, TVS и другие схемы защиты.

<ул>
  • На основе 40-контактного интерфейса GPIO Raspberry Pi, подходит для материнских плат серии Raspberry Pi.
  • Используя многочиповую комбинированную схему SC16IS752 и SP3485, SP3232, можно реализовать SPI для RS485, RS232, скорость связи до 921600 бит/с.
  • RS485 поддерживает ручную или автоматическую отправку и получение данных, которые можно настроить с помощью DIP-переключателя.
  • Встроенный самовосстанавливающийся предохранитель RS485 и защитный диод обеспечивают стабильный выходной ток и напряжение, предотвращают перегрузку по току и перенапряжению, а также улучшают ударопрочность.
  • Встроенная TVS (трубка подавления переходного напряжения), которая может эффективно подавлять перенапряжение и пиковое переходное напряжение в цепи, а также защищать от молнии и статического электричества.
  • Индикаторы встроенного источника питания и приемопередатчика последовательного порта позволяют легко проверить питание модуля и состояние связи.
  • Выведите интерфейс управления SPI для облегчения доступа к основным платам управления, таким как Arduino.
  • Предоставить полные сопроводительные информационные руководства (примеры программ на C и Python, руководства пользователя и т. д.)
    • Микросхема расширения последовательного порта: SC16IS752
    • Приемопередатчик RS485: SP3485
    • Приемопередатчик RS232: SP3232
    • Интерфейс связи: SPI
    • Скорость связи: 300~921600 бит/с.
    • Рабочее напряжение: 3,3/5 В.
    • Размеры: 65 мм × 56,5 мм.
    • Диаметр: 3,0 мм.
      • >

    Стандартный 40-контактный разъем GPIO Raspberry Pi

    Подходит для плат серии Raspberry Pi

    Поддержка RS485 и RS232

    • RS232: полнодуплексная связь, приемопередатчик SP3232
    • RS485: полуавтоматическая/полностью автоматическая связь, приемопередатчик SP3485

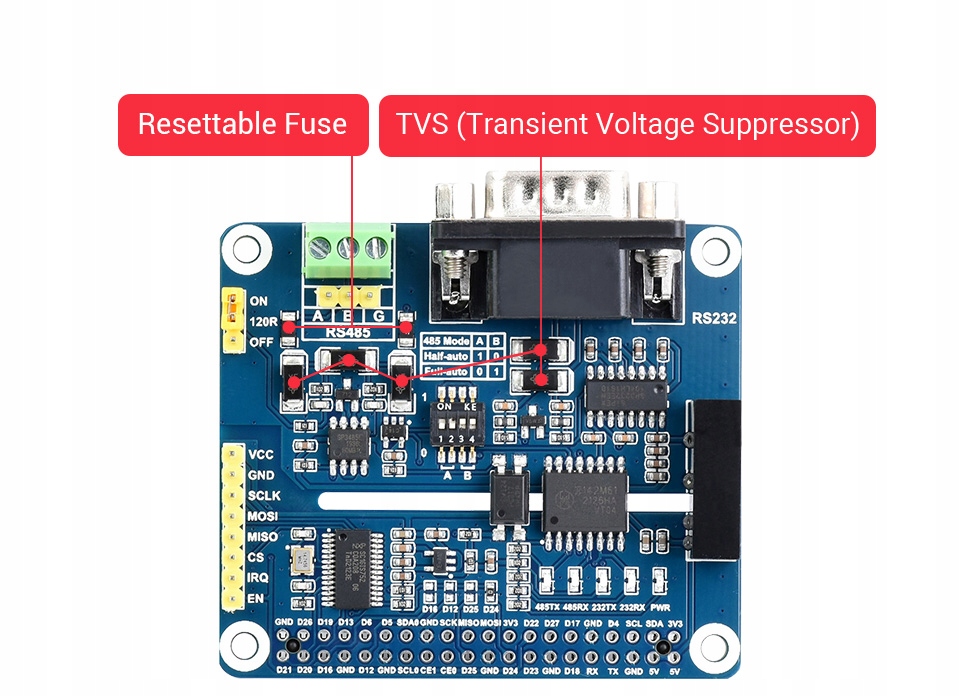

    Защита от перегрузки по току/перенапряжению, высокая стабильность!

    Встроенный TVS (подавитель переходного напряжения) и самовосстанавливающийся предохранитель могут эффективно подавлять скачки напряжения и переходные скачки напряжения в цепи, повышая ударостойкость

    Что на борту

    В комплект входит:

  • RS485 RS232 HAT x1
  • 2X20PIN-разъем x1
  • Пакет стоек (2 шт.) x1

    • Модуль Raspberry Pi, видимый на фотографиях, в продаваемый комплект не входит.

    Дополнительная информация, схема, примеры ПО и т.д.: https://www.waveshare.com/wiki/RS485_RS232_HAT
