Функция:

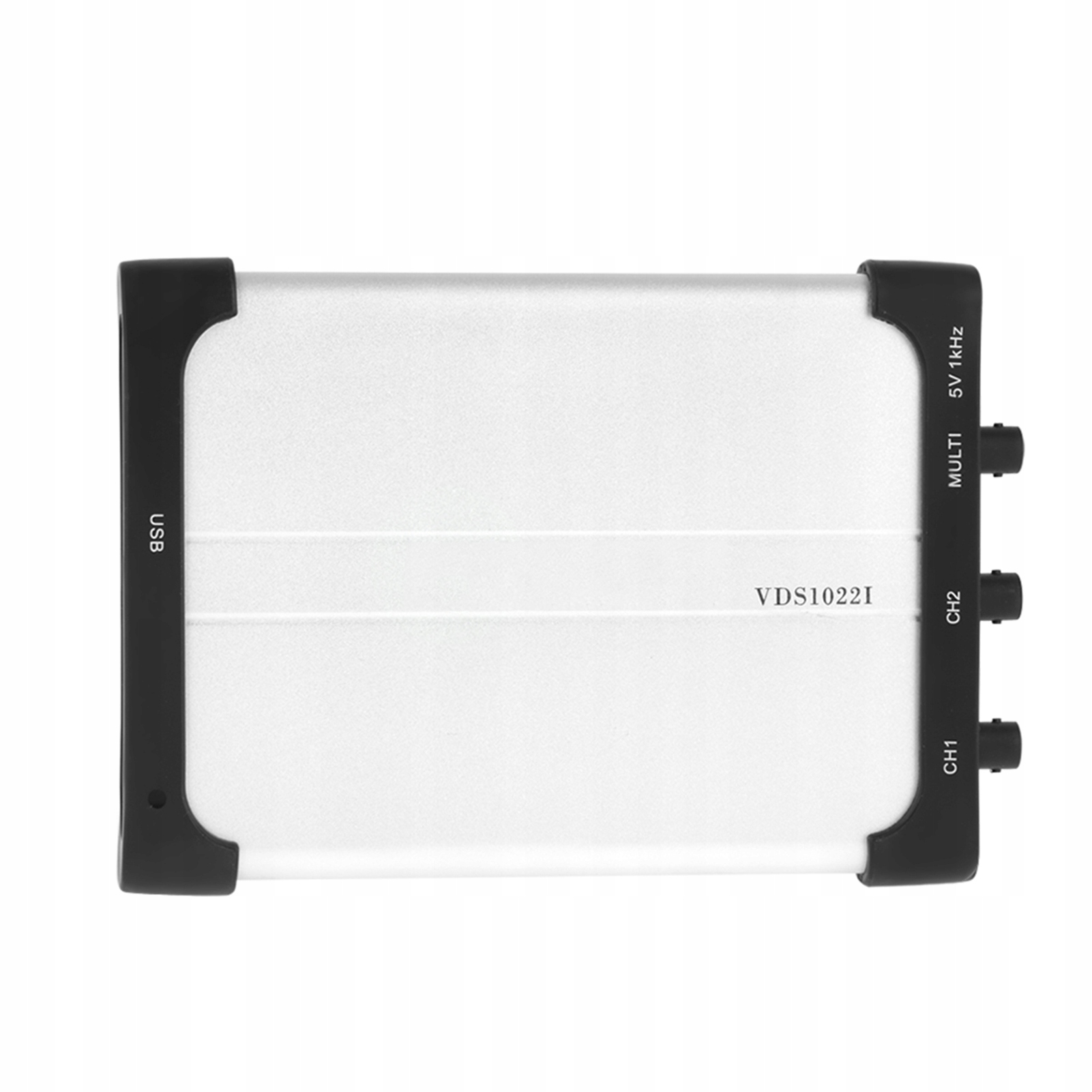

1. Этот продукт представляет собой двухканальный цифровой осциллограф с развязкой от ПК и USB, полосой пропускания 25 МГц и частотой дискретизации 100 Мвыб/с.
2. С функцией изоляции канала
3. Компьютерный осциллограф VDS1022I имеет длину записи 5К
4. Удобный дизайн пользовательского интерфейса: БПФ или XY и два представления сигналов на одном экране
5. Несколько вариантов запуска: по фронту, видео, наклону, импульсу и попеременно
6. Питание по шине USB.
7. Ультратонкий корпус, удобный для переноски.
Технические данные:
<ул>
Модель VDS1022I
Пропускная способность 25 МГц
Канал 2+1 (несколько)
Частота выборки 100 мвыб/с
Горизонтальный масштаб (с/дел): 5 нс/дел~100 с/дел, шаг за шагом 1~2~5
Время нарастания ≤14 нс
Длина записи 5 КБ
Входное соединение постоянного тока, переменного тока, заземления
Входное сопротивление 1 МОм±2%, параллельно с 10пФ±5пФ
Изоляция каналов 50 Гц: 100 : 1, 10 МГц: 40 : 1
Максимальное входное напряжение 400 В (ПК – ПК) (DC+AC, ПК – ПК)
Погрешность усиления постоянного тока ±3 %
Средняя точность DC≥16: ±(3% от показания + 0,05 деления) для TriangleT
Коэффициент ослабления зонда 1X, 10X, 100X, 1000X
НЧ-отклик (переменный ток, -3 дБ) ≥5 Гц (вход, связь по переменному току, -3 дБ)
Частота дискретизации/точность времени реле 150 пс
Интерполяция sin(x) /x
Погрешность интервала (Т-треугольник) (полная полоса пропускания) Одиночная: ± (1 интервал + 100 частей на миллион x показание + 0,6 нс), Средняя >16: ± (1 интервал + 100 частей на миллион x показания + 0,4 нс) )
Вертикальное разрешение (АЦП) 8 бит (2 канала одновременно)
МодельVDS1022I
Чувствительность по вертикали 5 мВ/дел~5 В/дел
Тип триггера: фронт, импульс, видео, наклон, альтернативный
Режим триггера: автоматический, обычный, одиночный.
Уровень срабатывания ±5 делений от центра экрана.
Режим сбора данных: выборка, обнаружение пиков и среднее значение
Частота строки/поля (видео) Стандарты NTSC, PAL и SECAM
Измерение курсора. Треугольник V и треугольник T между курсорами.
Автоматическое измерение Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, выброс, предварительный сброс, частота, период, время нарастания, время спада, задержка от A до B , задержка от A до B , +Width, -Width , +Долг, -Долг
Математические вычисления сигналов+, -, x, /, инвертирование, БПФ
Фигура ЛиссажуПропускная способностьПолная пропускная способность
Разница фаз ± 3 градуса
Интерфейс связи USB 2.0
Многофункциональный интерфейсТип сигналаTTL
Стандартный уровень
Источник питания 5,0 В/1 А
Потребляемая мощность ≤1,5 Вт.
Размеры: прибл. 170 x 120 x 18 (мм) / 6,69 x 4,72 x 0,7 дюйма.
Вес: 721 г.
