JDS6600-50M ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР СИГНАЛОВ DDS

⏺Особенность: ✅Полностью независимый двухканальный выход, одинаковая эффективность и регулируемая разность фаз.

✅Использование мягких силиконовых клавиш вместо традиционных накладных клавиш, высокая чувствительность и удобство использования.

✅Благодаря защите выходов от короткого замыкания все сигнальные выходы могут работать в течение 60 секунд в условиях короткого замыкания под нагрузкой.

✅Технология поверхностного монтажа, большая интегральная схема, высокая надежность и длительный срок службы.

✅Высококачественное огнезащитное покрытие, красивое и объемное, после установки кронштейна удобнее работать и просматривать данные.

✅Высокая точность, отличная производительность, многофункциональность и долговечность, широко используются в исследованиях и преподавании автомобильной электроники.

✅Он имеет независимый интерфейс управления, понятные функции и независимый переключатель управления для легкого управления.

⏺Спецификация: Состояние: 100 новых

Тип изделия: генератор сигналов

Материал: ABS + силикон

Цвет: как показано

Модель: JDS6600-50M

Частотные характеристики:

Диапазон частот синусоидальной волны: 0–50 МГц

Диапазон частоты диагональной волны: 0–25 МГц

Диапазон частот треугольной волны: 0–25 МГц

Диапазон частот импульсной волны: 0–6 МГц

Диапазон частот цифровой волны TTL: 0–6 МГц

Диапазон частот произвольной волны: 0–6 МГц

Диапазон регулировки ширины импульса: 30nS-4000S

Время нарастания волны Ангила: менее 10 нс

Минимальное разрешение по частоте: 0,01 Гц (0,00000001)

Погрешность частоты: +-20 ppm

Стабильность частоты: +-1 ppm/3 часа

Характеристики волны:

Типы волн: синусоидальная волна волна, угловая волна, пульсовая волна (регулируемый рабочий цикл, ширина импульса и время цикла могут быть точно отрегулированы), треугольная волна, частичная синусоидальная волна, волна КМОП, уровень тока stNaA (установите амплитуду тока stNaA путем регулировки смещения), полуволна, полная волна, волна положительного шага, волна обратного шага, волна шума, экспоненциальный рост, экспоненциальный спад, многозвуковая волна, синхроимпульс, импульс Лоренца и 60 определяемых пользователем сигналов.

Длина волны: 2048 точек

Частота дискретизации сигнала: 266 Мвыб/с

Разрешение вертикальной формы сигнала: 14 бит

Синусоидальная волна:

Подавление гармоник: 245 дБн (суммарное гармоническое искажение: угловая волна и импульсная волна: перерегулирование Меньше и равно 5

Продолжительность импульсной волны Диапазон регулировки цикла: 0,1–99,9

Диапазон регулировки коэффициента заполнения частичной синусоидальной волны: 0,1–99,9

Линейность волны Pi-формы: больше или равна 98 (0,01 Гц ~ 10 кГц)

Выходные характеристики:

Разрешение по амплитуде: 1 мВ

Амплитуда стабильность: +-0,5/5 часов

Амплитудная полоса пропускания: +- 5 (10 МГц)

Волновой выход:

Выходное сопротивление: 50 Ом +- 10 (типичное)

Защита: все выходные клеммы сигнала могут работать в пределах 60 В при условиях короткого замыкания под нагрузкой

Центральное смещение тока:

Диапазон регулировки смещения: смещение Меньше и равно 10-амплитуда/2

Разрешение смещения: 0,01 В

Характеристики фазы:

Диапазон регулировки фазы: 0 ~ 359,9

Разрешение фазы: 0,1

Выход TTL/CMOS:

Низкий уровень: высокий уровень: 1 В ~ 10 В

Время подъема/падения уровня: Функция внешнего измерения:

Функция счетчика частоты:

Диапазон измерения частоты: 1 Гц ~ 100 МГц

Точность измерения: непрерывная регулировка времени стробирования 0,01 с ~ 10 с

Функция счетчика:

Диапазон счета 0–4294967295

Режим связи: режимы связи по постоянному и переменному току

Метод счета: ручной

Диапазон напряжения входного сигнала: 2Vpp ~ 20Vpp

Измерение ширины импульса: разрешение 0,01 мкс, максимальное измеряемое время 20 с

Измерение периода: разрешение 0,01 мкс, максимально измеряемое 20 с

Функция сканирования:

Канал сканирования: CH1 или CH2

Тип частотного сканирования: линейное сканирование, логарифмическое сканирование

Время сканирования: 0,1–999,9 с

Диапазон настройки: произвольно устанавливается между исходной точкой (0,01 Гц) и максимальная выходная частота соответствующей модели в конечной точке.

Направление сканирования: вперед, назад и туда-обратно.

Пакетная функция:

Количество импульсов: 1-1048575

Пакетный режим: ручной триггер, триггер CH2, внешний триггер (переменный ток), внешний триггер (постоянный ток).

Общие характеристики:

Дисплей тип: 2,4-дюймовый цветной TFT ЖК-дисплей

Хранение и загрузка:

Количество: 100 групп

Расположение: от 00 до 99 (параметр места хранения по умолчанию 00 вызывается при включении устройства)

Произвольная форма сигнала: Количество: 60 групп от 1 до 60 (по умолчанию 15 групп при запуске)

Интерфейс:

Режим интерфейса: использование интерфейса USB для последовательного интерфейса.

Интерфейс расширения: последовательный порт с режимом уровня TTL, удобный для расширения пользователями.

Скорость связи: используется стандарт 115200 бит/с.

Протокол связи: в режиме командной строки протокол открыт.

Напряжение:

Вход: AC100–240 В. (50/60 Гц)

Выход: 5 В постоянного тока +- 0,5 В

Условия окружающей среды: Температура: 0–40 Влажность:

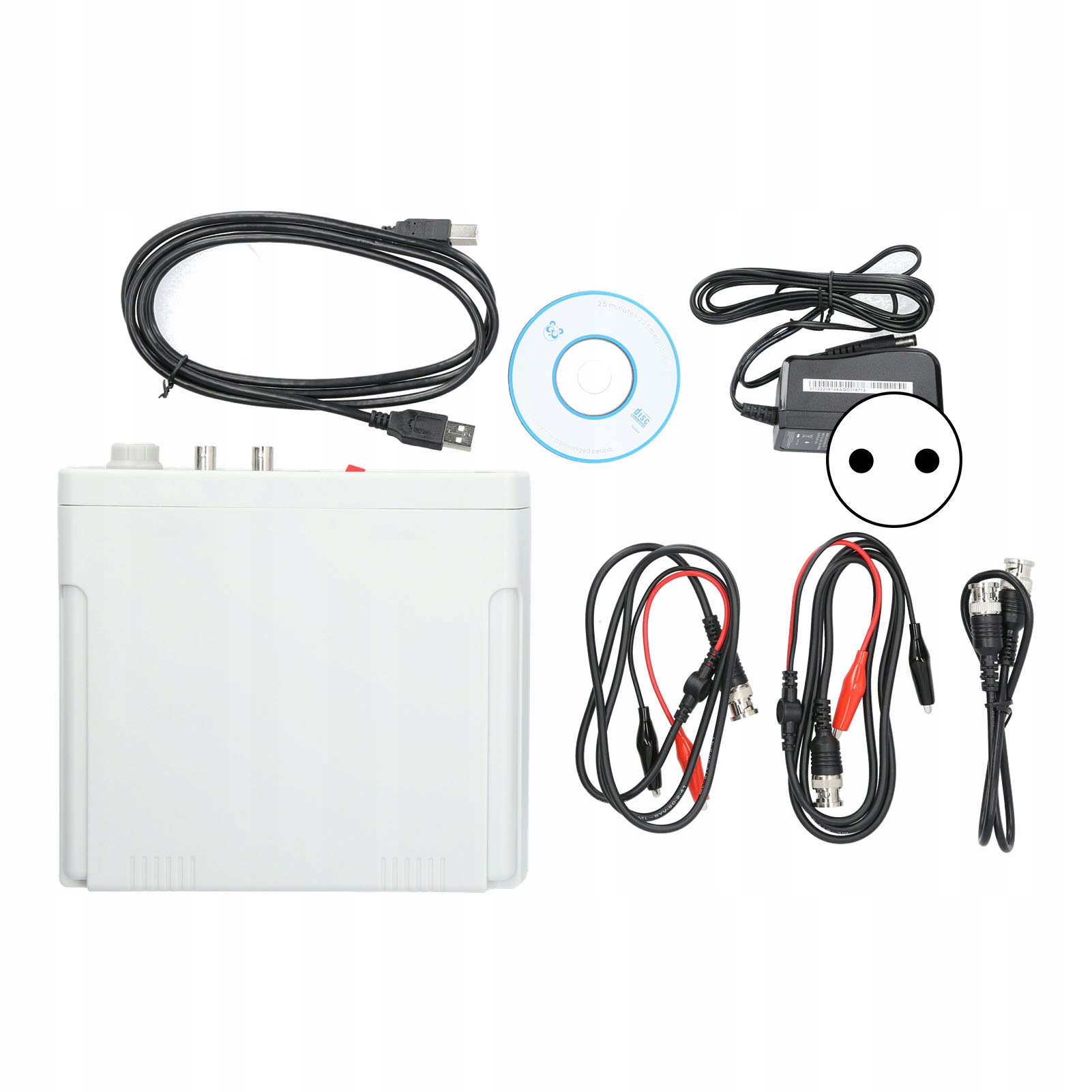

⏺Список комплектации: 1 генератор сигналов

1 адаптер питания

1 USB-кабель

2 кабеля для подключения сигнала

1 руководство на английском языке

1 компакт-диск с вопросами

1 кабель BNC
