Klotz VD167SH

Наверное, никому не нужно рекламировать кабели этой фирмы. Klotz — самый популярный и лучший производитель аудиокабелей и разъемов. В нашем магазине вы найдете все виды переходников, межблочных кабелей, MIDI-кабелей и т. д. Каждый товар является оригинальным и гарантирует высочайшее качество, которое, несомненно, представляет компания Klotz. Помните, что кабели являются наиболее критичной точкой и от их качества во многом зависит надежность всей системы!

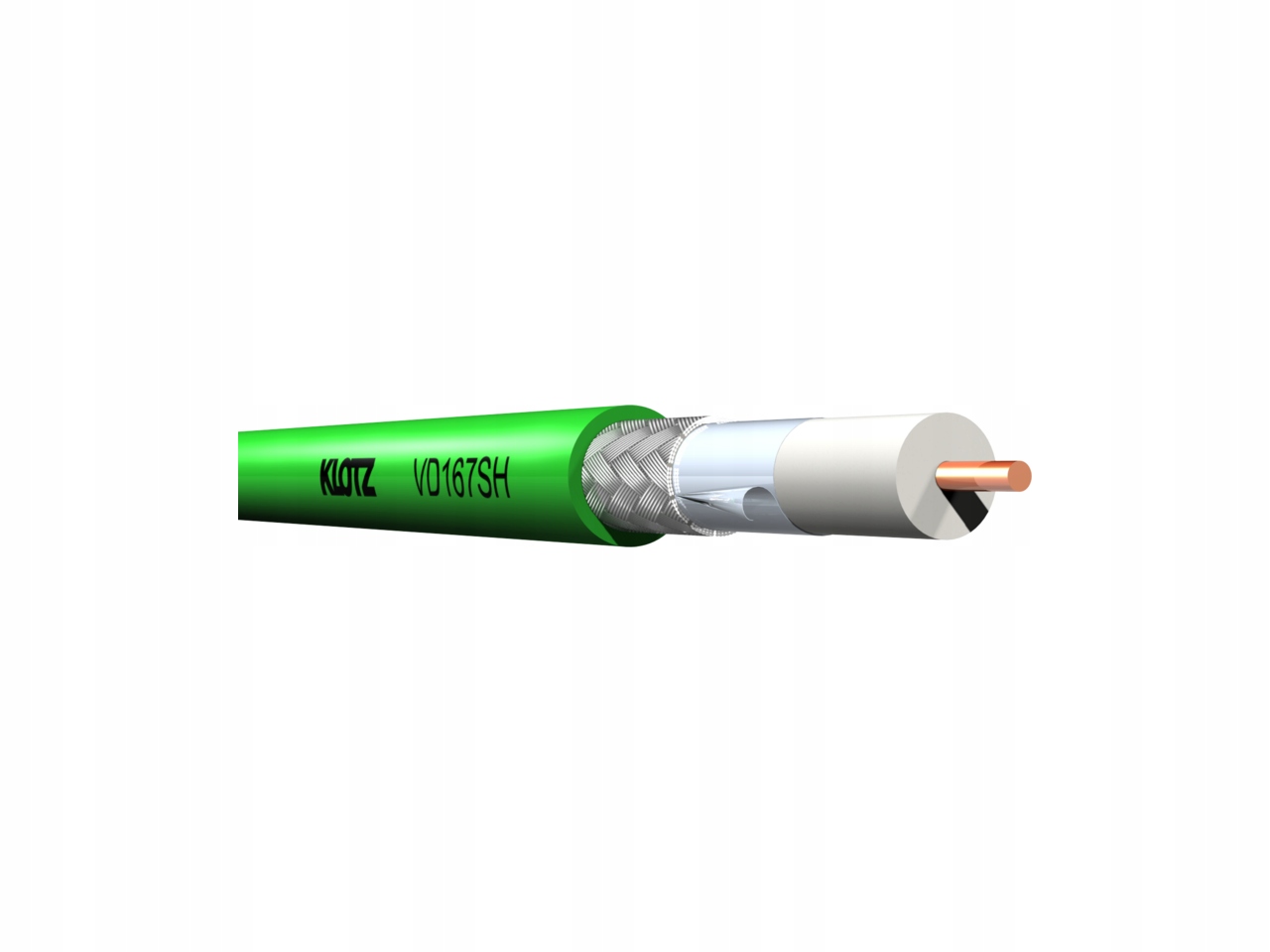

VD167SH HD-SDI — цифровой видеокабель

V16/72 — кабель, предназначенный для сверхнизких потерь при передаче в стационарных установках на очень больших расстояниях. Его твердый медный сердечник диаметром 1,63 миллиметра обеспечивает сверхнизкое затухание. Типичные расстояния по стандартам SMPTE составляют:

• 590 метров для SDI-видеосигнала,
• 160 метров, 1,5 Гбит/с для сигнала HD-SDI
• li>116 метров до 3 Гбит/с.
• Однако на практике могут быть возможны и большие расстояния в зависимости от используемых устройств.

Ядро изолировано «PE», который обеспечивает передачу сигнала с низкими обратными потерями и сверхнизким затуханием. Эффективная защита от электромагнитных помех обеспечивается двойным экранированием, двойными алюминиевыми композитными слоями и сверхплотной медной оплеткой, что обеспечивает уровень проверки более 95%. V16/72 доступен в двух материалах: прочный ПВХ или огнестойкий галогенный FRNC для стационарных устройств.

Спецификация:

• внутренний проводник: сплошной неизолированный медный провод, Ø 1,63. мм
• изоляция: пенополиэтилен, газонаполненный, Ø 7,2 мм
• внешняя оболочка: FRNC
• мин. радиус изгиба: 60 ​​мм.
• цвет: зеленый.
• вес: 0,12 кг/м.
• 1. экран: двухслойная фольга AL/PET/AL
• 2. экран: оплетка из луженой меди, покрытие >95 %.
• общий диаметр: 10,2 мм.
• рабочая температура: -30°C / +70°C.
• характеристическое сопротивление. : 75 Ом ± 2 %
• емкость: 53 пФ/м
• скорость распространения: 84 %
• Сопротивление постоянному току внутреннего проводника: 8,6 Ом/км
• li>
• li>
• внешний проводник: 4,9 Ом/км
• затухание при экранировании: > 95 дБ
• затухание [дБ/100 м]:

1 МГц 0,5

5 МГц 1,0

10 МГц 1,4

100 МГц 3,9

200 МГц 5,5

270 МГц 6,7

360 МГц 7,8

500 МГц 9,3

1000 МГц 13,6

1500 МГц 17,1

• Обратные потери

30–300 МГц > 30 дБ

300–600 МГц > 26 дБ

600 - 900 МГц > 24 дБ

Цена за метр

1 штука = 1 метр

ОРИГИНАЛ ПРОДУКТ
