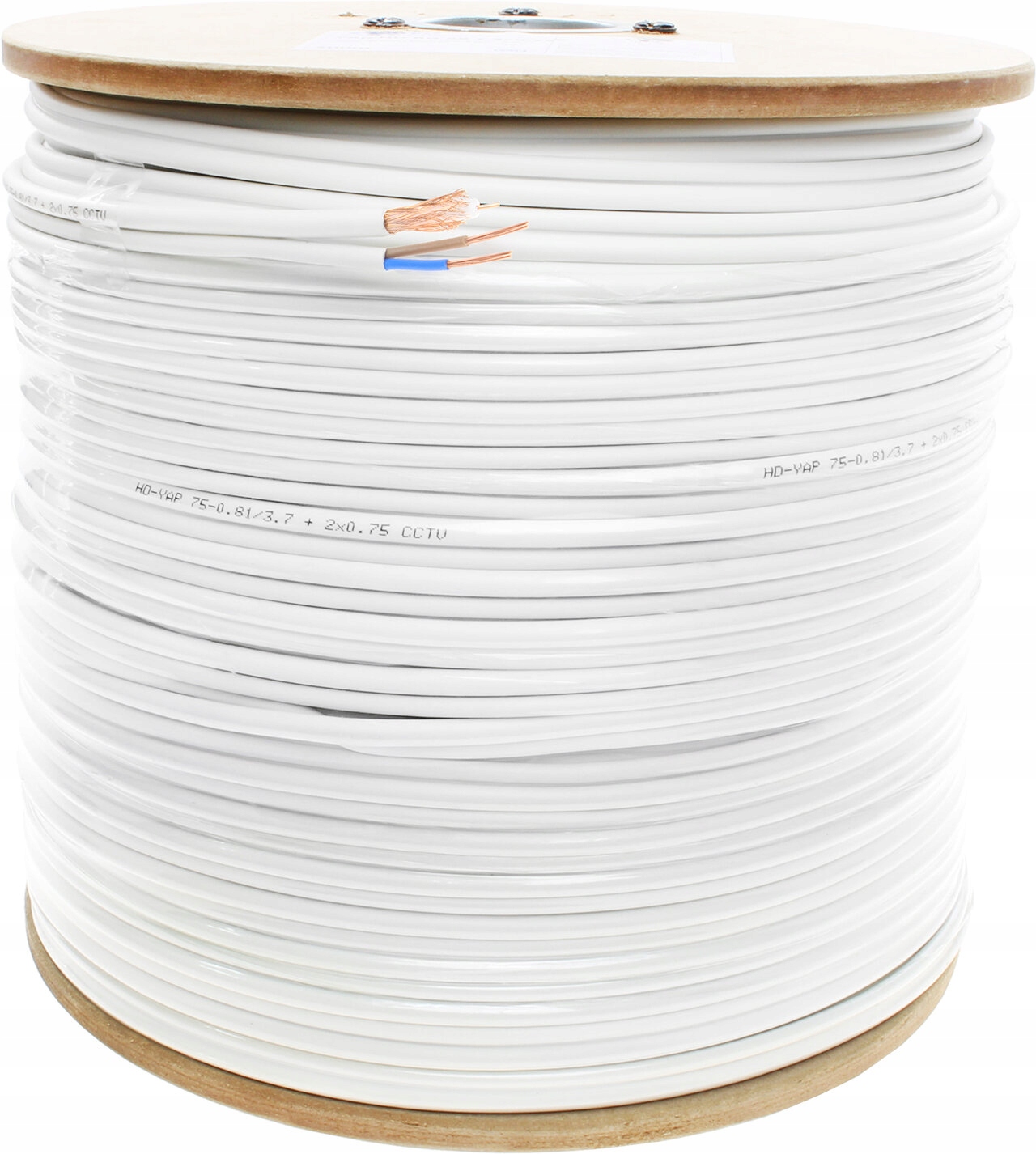

Кабель для видеонаблюдения HD-YAP 75-0,59/3,7 + 2х0,75 100Мб

Предлагаемый кабель HD-YAP 75-0,59/3,7 + 2х0,75 позволяет профессионально снабжаем питанием камеры видеонаблюдения. Обычно камеры питаются от сети 12 В постоянного тока или 220 В переменного тока и подключаются к ближайшей розетке, но если поблизости нет розетки, возникает проблема.

Оптимальное решение — использовать специальный коаксиальный кабель с дополнительная пара шнуров питания. Помимо ВИДЕО-сигнала, предлагаемый кабель позволяет подать питание с помощью специальной пары проводов (просто подключите их, например, к общему источнику питания в комнате наблюдения). С помощью предлагаемого кабеля можно запитать множество камер от одного источника питания.

Предполагается, что видеосигнал можно будет передавать по кабелю HD-YAP 75-0,59/3,7+2х0,75 на расстояние около 400 метров без использования усилителя. Кабель видеонаблюдения HD-YAP 75-0,59/3,7 + 2х0,75 имеет 2 провода сечением 0,75 мм² каждый. Расстояние, на которое может передаваться питание, зависит от потребляемой мощности камеры.

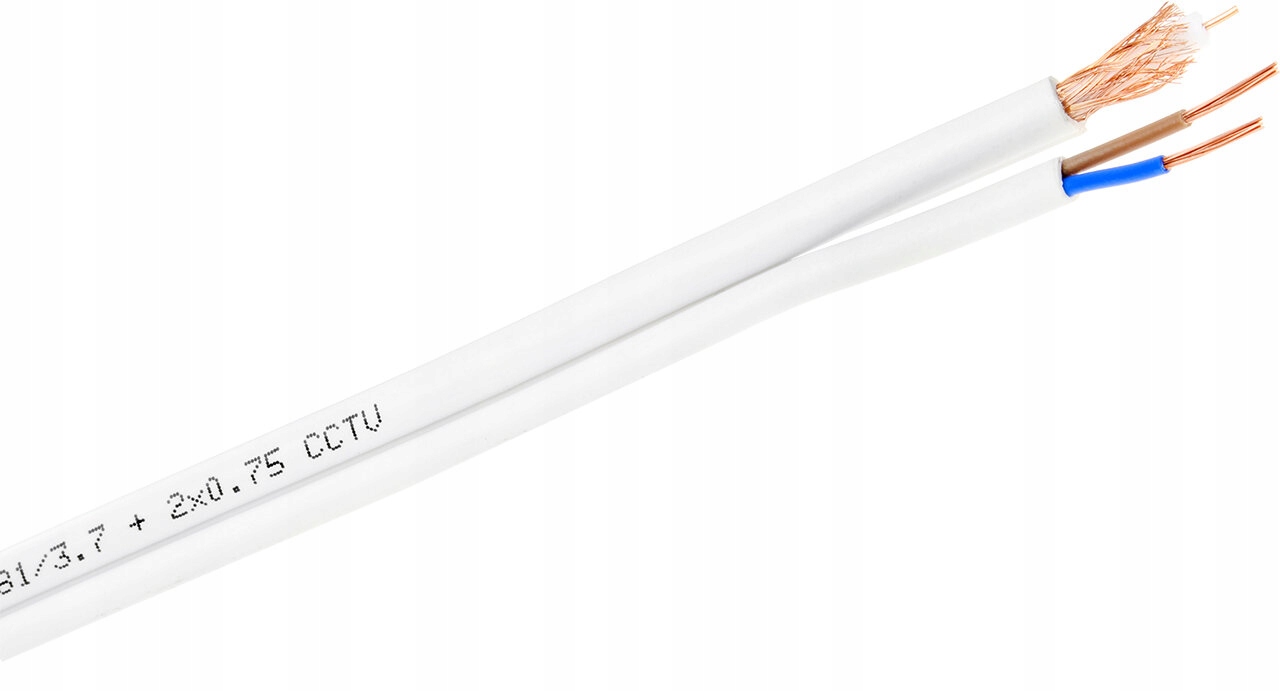

HD-YAp RG59+2x0,75 — коаксиальный кабель сопротивлением 75 Ом, интегрированный с восьмеричными проводами питания, предназначенный в основном для использования в системах видеонаблюдения. установки. Коаксиальная часть представляет собой малозатухающий кабель RG-59 с внутренним проводником 0,59 мм и диэлектриком из физически вспененного полиэтилена, а питание состоит из двух многопроволочных жил сечением 0,75 мм². Это позволяет использовать кабель даже на очень больших расстояниях от камеры. Также доступны другие версии этого кабеля. Параметры HD-YAp RG59+2x0,75 приведены в таблице ниже.

Основные характеристики:

✅ Внутренний проводник: Медный провод Ø 0,59 мм

✅ Диэлектрик: Ø 3,66 мм вспененный полиэтилен

✅ Оплетка: очень плотная медная проволока оплой

✅ Коэффициент экранирования : > 65 дБ

✅ Внешнее покрытие: ПВХ

✅ Внешний диаметр: 6 мм

✅ Силовой кабель:

✅ Внутренние жилы: 2 x 0,75 мм² медный многожильный

✅ Внешняя оболочка: ПВХ

✅ Внешний диаметр: 5,5 мм

Технические характеристики:

• Коаксиальный кабель:
• Внутренний проводник: Медная проволока Ø 0,59 мм
• Диэлектрик: Ø 3,66 мм вспененный полиэтилен
• Оплетка: очень плотная медная проволока оплой
• Коэффициент экранирования: > 65 дБ
• Внешняя оболочка: ПВХ
• Наружный диаметр: 6 мм
• Кабель питания:
• Внутренние жилы: 2 x 0,75 мм² медный многожильный
• Внешняя оболочка: ПВХ
• Наружный диаметр: 5,5 мм

Затухание кабеля:

• Частота [МГц]: Значение[дБ/100 м]
• 50: 6,5
• 100: 8,4
• 230: 12,8
• 450: 17,7 li>
• 1000: 26,6
• 1350: 30,9
• 1750: 34,9< /li>
• 2150: 39,9
