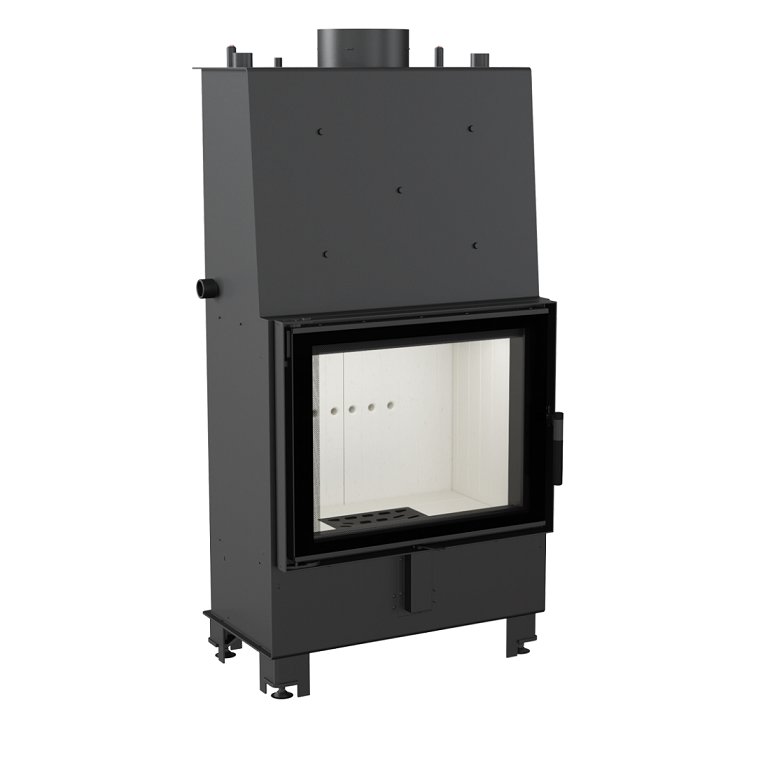

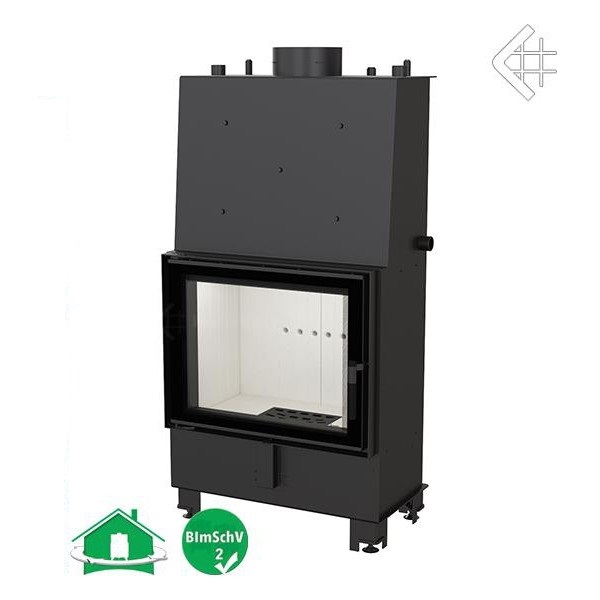

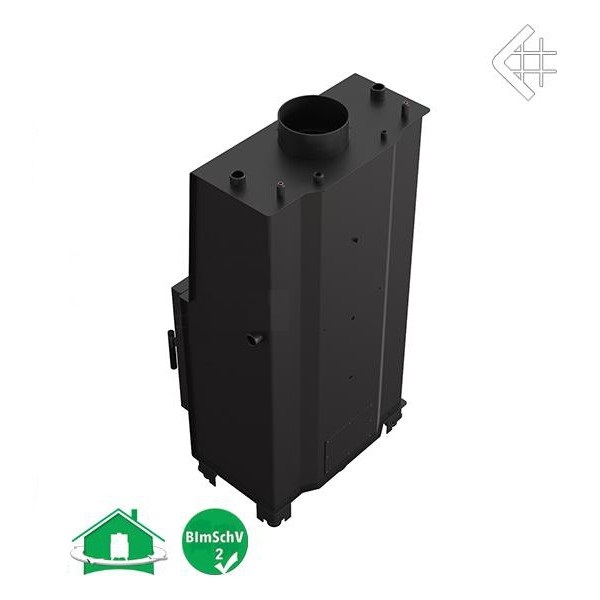

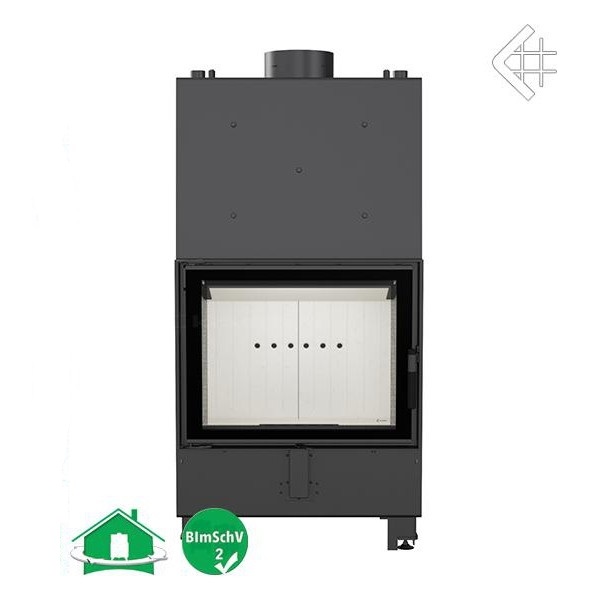

Каминная топка с водяной рубашкой LUCY 12

• корпус и передняя часть топки изготовлены из стали, предназначенной для эксплуатации при повышенных температурах.
• две дефлекторные системы< /b > - удлиняют путь выхлопных газов, сгорание более экологично.
• вставка имеет встроенное отверстие для забора воздуха снаружи, диаметр 125 мм
• камера сгорания футерована материалом Termotec, повышающим температуру в камере сгорания
• диапазон мощности нагрева от 5 до 15 кВт
• высокий КПД до 82%
• стандартная вставка оснащена одним внешним декоративным стеклом, выдерживающим температуру до 800 ̊C
• Соответствует критериям ECODESIGN и стандарту BImSchV 2
• Предназначен для рекуперации

Технические данные:

• Номинальная мощность (кВт) 12,0
• Средняя мощность от воды (кВт) 7,0
• Диапазон мощности нагрева (кВт) 5,0–15,0
• Тепловой КПД (%) 82,0
• Макс. рабочее давление (бар) 2,0
• Диаметр выхода выхлопных газов (мм) 200
• Соответствует ECO- Критерии ПРОЕКТИРОВАНИЯДа
• Предназначен для рекуперации Да
• Вид топливавыдержанная твердая древесина (влажность ≤20%)
• Вместимость воды (л) 35,0
• Температура выхлопных газов (℃) 210,0
• Макс. длина бревна (см) 50
• Соответствие стандарту BImSchV 2 Да
• Тип остекления прямая
• Дверное открываниеналево
• Материалсталь
• Ширина (см) 67,60
• Высота (см) 138,40
• Глубина (см) 40,70
• Забор воздуха Да
• Облицовка камеры сгорания Да
• Зольник Да
• Декоративное стеклянное окно Да
• Змеевик Да

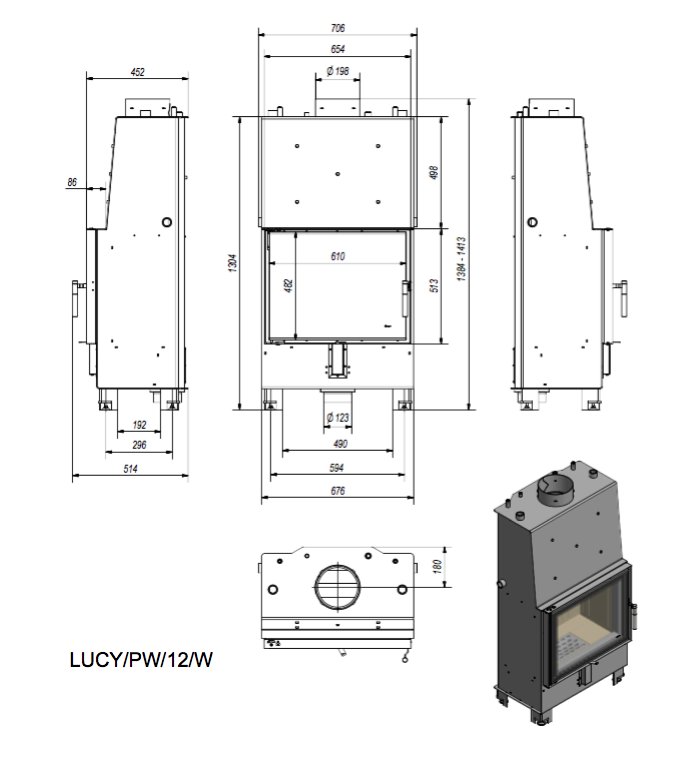

Размеры.

Специально перфорированная ручка защищает от чрезмерного нагрева, что обеспечивает высокий комфорт использования.

Декоративное стекло, выдерживающее температуру до 660°C, придает камину современный и элегантный вид и оптически увеличивает переднюю часть топки.

Съемная решетка и зольник облегчают поддержание топки в чистоте.

МАКСИМАЛЬНОЕ ИСПОЛЬЗОВАНИЕ ЭНЕРГИИ

Корпус и передняя часть вставки устойчивы к высоким температурам благодаря используемому материалу — высококачественной стали.

Специальный узел водяной рубашки позволяет отвести от выхлопных газов и передать большое количество тепла в систему отопления, благодаря чему можно получить высокую энергоэффективность вставки.

Встроенный змеевик. Корпус водяной рубашки усилен штифтами. Входной/выходной разъем 1/2.

Эффективное горение и длительное поддержание температуры благодаря футеровке камеры сгорания TERMOTEC – теплоаккумулирующему материалу, повышающему температуру в камере.

Система из двух дефлекторов расширяет путь выхлопных газов, делая сгорание более экологичным.

Подача воздуха только снаружи благодаря встроенному воздухозаборному соплу диаметром 125 мм. Регулировка подачи воздуха с помощью одного регулятора, что исключает ошибки из-за неправильного использования.

Трёхконтурная система подачи воздуха в камеру сгорания: первичный воздух – подаётся под колосниковую решетку; Вторичный воздух подается через отверстия в задней стенке. Дополнительно вставка оснащена системой чистого стекла (воздушной завесой).

БЕЗОПАСНОСТЬ НА ВЫСШЕМ УРОВНЕ

Отличная герметичность благодаря прочным сварным швам, выполненным из защита от благородного газа.

Стальные элементы вырезаны лазером на современных устройствах, а затем изогнуты на гибочных станках с ЧПУ.

Передняя часть вставки оснащена термостойким стеклом, выдерживающим высокие температуры. до 660°C.

КОМФОРТНОЕ ИСПОЛЬЗОВАНИЕ

Съемная решетка и зольник облегчают поддержание топки в чистоте.

Особая перфорированная конструкция ручки защищает от чрезмерного нагрева, что повышает комфорт использования камина.

Ограниченное осаждение сажи благодаря системе чистого стекла (воздушной направляющей).

Может использоваться в различных условиях установки благодаря регулируемым ножкам и подвижному отводу выхлопных газов с регулировкой на 360°.

СОВРЕМЕННЫЙ ДИЗАЙН

Декоративное стекло, выдерживающее любые нагрузки. температура до 660°C, что придает камину современный и элегантный вид и оптически увеличивает переднюю часть топки.

Элегантная и удобная ручка.

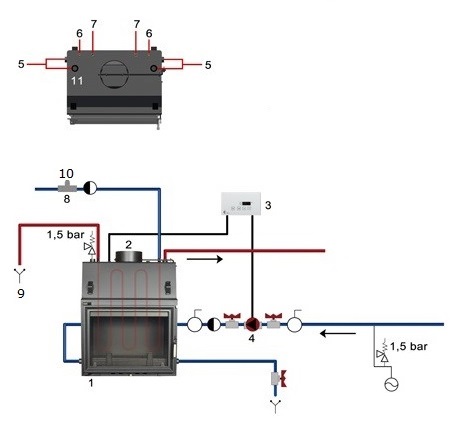

Пример схемы подключения каминной топки с водяной рубашкой

(закрытая система).

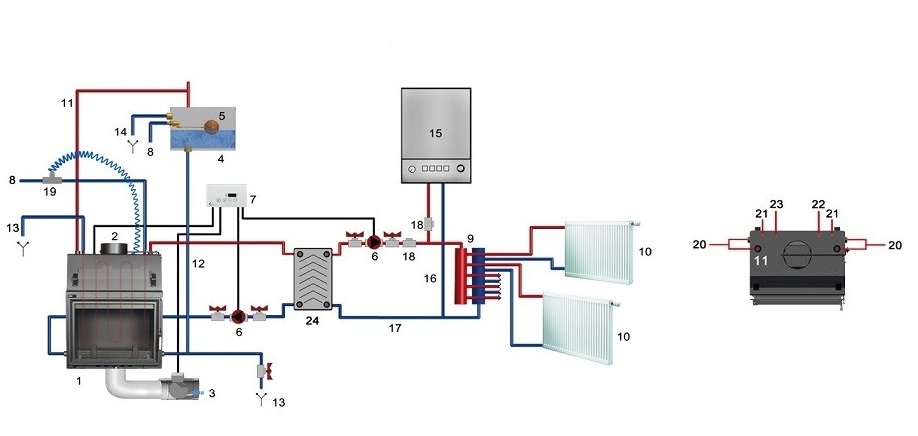

Пример схемы подключения каминной топки с водяной рубашкой

с газовым котлом:
