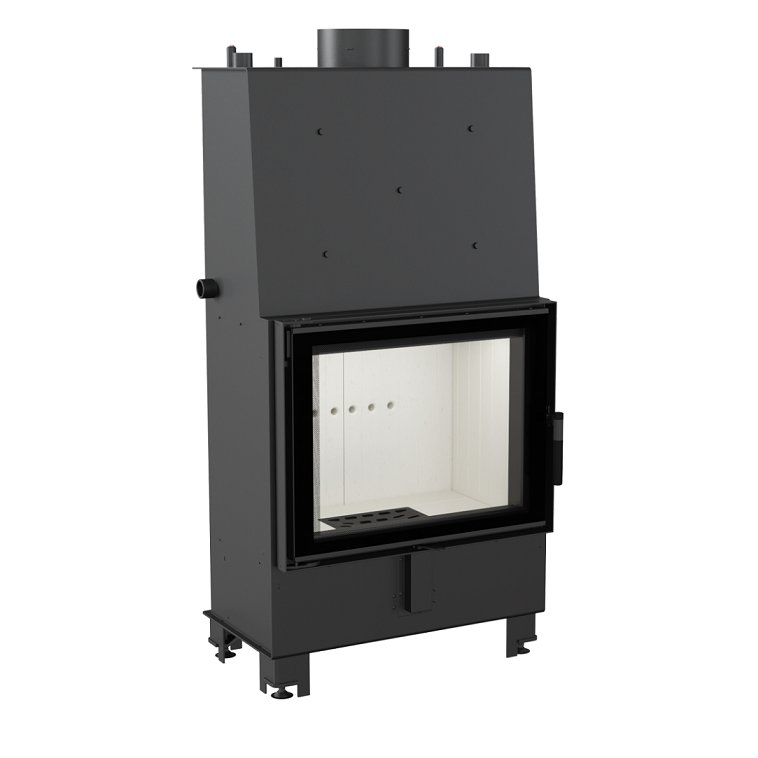

Каминная топка Люси 12 с водяной рубашкой с монтажным комплектом

В комплект входит:

Технические данные

• Номинальная мощность (кВт) 12,0
• Средняя мощность от воды (кВт) 7,0
• Диапазон мощности нагрева (кВт) 5,0–15,0
• Тепловой КПД (%) 82,0
• Макс. рабочее давление (бар) 2,0
• Диаметр выхода выхлопных газов (мм) 200
• Соответствует ECO-DESIGN критерииДа
• Предназначен для рекуперации Да
• Тип топлива выдержанная древесина твердых пород (влажность ≤20%)< /li>
• Вместимость воды (л) 35,0
• Температура выхлопных газов (℃) 210,0
• Максимальная длина бревна (см) 50
• Соответствие стандарту BImSchV 2 Да
• Тип остекления прямое
• Открытие двери слева
• Материалсталь

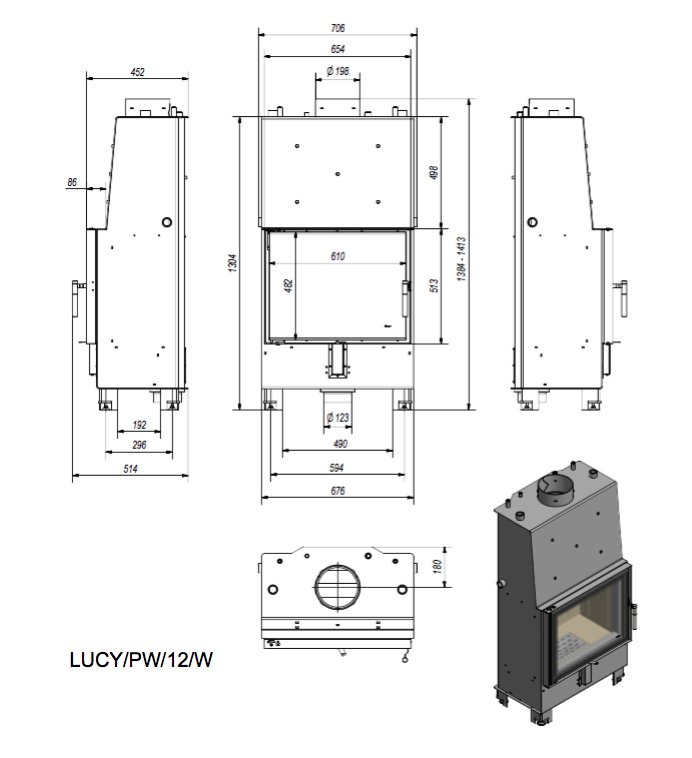

• Ширина (см) >67,60
• Высота (см) 138,40
• Глубина (см) 40,70
• Воздухозаборник Да
• Облицовка камеры сгорания Да
• Зольник Да
• Декоративное стекло Да
• Змеевик Да

Комплект подключения дымохода

1. Стальная труба диаметром 200, 1 м и 0,5 м.

Вытяжная труба предназначена для подключения дровяных каминных топок к существующим дымоходам.

Соответствует всем польским и европейским стандартам, обеспечивает безопасность и максимальную эффективность и комфорт.

Соединение труб предполагает вставку одного элемента в другой.

2. Регулируемое колено на 200/90 градусов

Регулируемое колено на угол 90°, 3-сегментное, предназначено для подключения дровяных каминных топок к существующим дымоходам.

Соответствует всем польским и европейским стандартам, обеспечивает безопасность, максимальную эффективность и комфорт.

Колено имеет смотровой элемент, так называемый отверстие для очистки, через которое можно в любой момент проверить соединение. Благодаря использованию специальных зажимов соединение коленных элементов получается идеально герметичным.

3. Переход на керамический дымоход 200/200

Переход с редукцией с системы труб на керамический дымоход позволяет обеспечить надежное соединение стальной дымоходной трубы с керамическим дымоходом.

ХАРАКТЕРИСТИКИ:

• толщина листа: 2 мм
• диаметр: 200 мм
• термостойкость: 1000°С
• материал: стальной лист
• покрытый черной термостойкой краской
• сварка плазменная

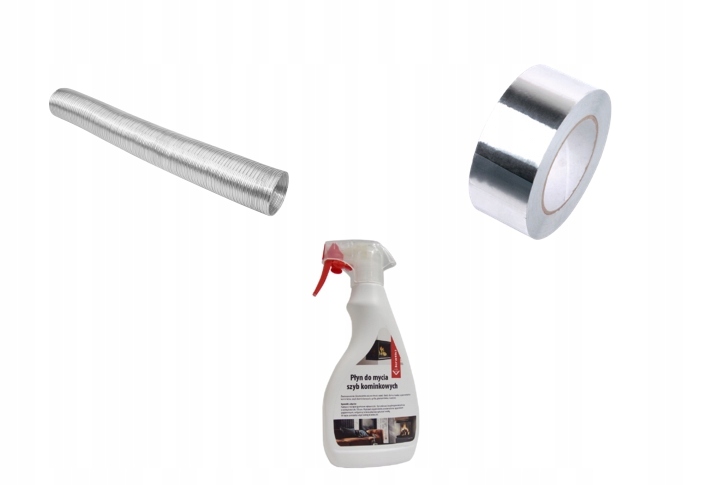

Камин имеет внешний воздухозаборник диаметром 125. Для правильного подключения воздухозаборника добавьте:

1. Гибкая труба 125

2. Алюминиевая лента 170 градусов

бесплатно: жидкость для чистки каминного стекла

Основание камина

Основание (ножки) позволяет устойчиво и без проблем расположить каминную топку

Благодаря ножкам, которые регулируются на 5 см, вы можете безопасно размещайте камин даже на поверхности со значительными неровностями.

В комплект входят:

• комплект ножек. (4 шт)
• Винт М10 (4 шт)
• Гайка М10 (4 шт)
• Шайба (4 шт).

Комплект из 2 люфтовых решеток 90х800

Технические данные

• Материал сталь с порошковым покрытием
• Высота (см) 9,00
• Ширина (см) 60
• Глубина (см) 12, 65
• Цветчерный
• Активная площадь сетки (см2) 290

Комплект MSK GLASS с заслонкой 125 мм представляет собой современный контроллер камина с сенсорным стеклянным экраном, который можно использовать со всеми вставками с воздушной и водяной рубашкой. Его задача – подавать холодный воздух (для горения) снаружи здания непосредственно в камеру сгорания таким образом, чтобы это было максимально эффективно. Благодаря его использованию мы можем сэкономить до 30% древесины и уже через 2 месяца использования деньги за ее покупку будут возвращены.

ФУНКЦИИ КОНТРОЛЛЕРА:

• управление двумя насосами центрального отопления и одно независимо регулируемое устройство, например, турбина или освещение.
• управление турбиной камина.
• точная дозировка воздуха для горения.
• защита от перегрева.
• отключение. подачи воздуха при отключении электроэнергии
• акустическое оповещение.

В КОМПЛЕКТ ВХОДИТ:

• контроллер микропроцессорный
• датчик температуры с силиконовым кабелем длиной 2,5 метра
• дроссель с сервомеханизмом

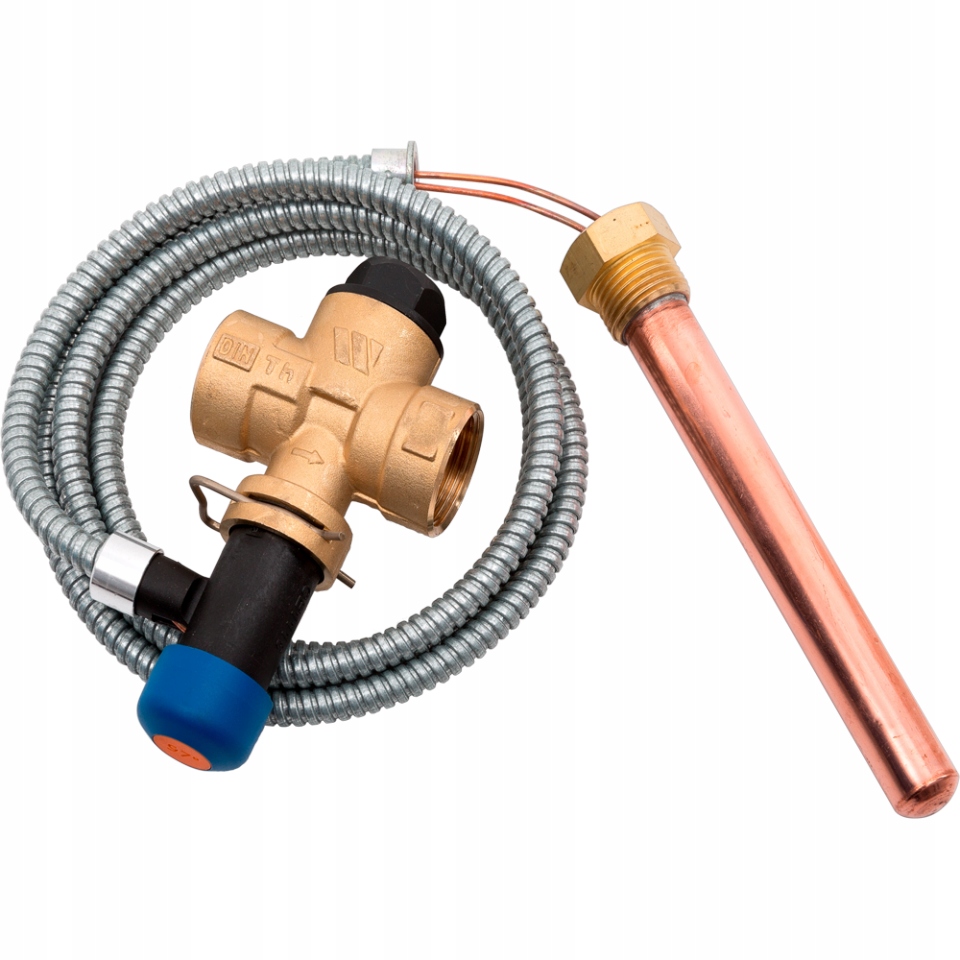

Предохранительный клапан STS 20 S WATTS 3/4 95°C представляет собой термостатический клапан, который защищает все типы котлов и каминов с водяной рубашкой, в которых используется твердое топливо (например, уголь, мелкая пыль, древесина, кокс), от возможность закипания воды в системе центрального отопления, например, в случае отключения электроэнергии.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Для защиты от тепловых разрядов требуется защита. котлы с регулируемыми жаровыми трубами и установки твердотопливных систем отопления. Защита от слива типа STS20S представляет собой независимый от давления клапан, срабатывающий в зависимости от температуры среды на выходе из источника тепла. При температуре 97°С (+/-) 2°С открывается выход технической воды из подогревателя. Таким образом, клапан предотвращает повышение температуры выше 110°C (максимальное открытие).

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Мин. рабочая температура: -10°C
• Мин. температура открытия: 97°C
• Максимальная рабочая температура: 110°C
• Рабочее избыточное давление: 10 бар
• Максимальный расход: 6,5 м3/ч
• li>

Внимание! Согласно DIN 1988, защита от теплового разряда не заменяет требуемый мембранный предохранительный клапан. В соответствии с положениями DIN 4751 пользователь устройства обязан раз в год проверять у специалиста защиту слива на предмет правильной работы.

ТЕХНИЧЕСКИЕ СВОЙСТВА

• корпус и крышка из латуни [58% Cu, 3% PbJ CW617N согласно PN-EN 12165: 2011 E]
• Уплотнение из витона
• нержавеющая сталь стальная пружина.
• пластиковая кнопка ручного слива.
• медный капилляр, 1300 мм в крышке.

МАКСИМАЛЬНОЕ ИСПОЛЬЗОВАНИЕ ЭНЕРГИИ

Корпус и передняя часть вставки устойчивы к высоким температурам благодаря используемому материалу — высококачественной стали.

Специальный узел водяной рубашки позволяет отвести от выхлопных газов и передать большое количество тепла в систему отопления, благодаря чему можно получить высокую энергоэффективность вставки.

Встроенный змеевик. Корпус водяной рубашки усилен штифтами. Входной/выходной разъем 1/2.

Эффективное горение и более длительное поддержание температуры благодаря футеровке камеры сгорания TERMOTEC – теплоаккумулирующему материалу, повышающему температуру в камере.

Система из двух дефлекторов расширяет путь выхлопных газов, делая сгорание более экологичным.

Подача воздуха только снаружи благодаря встроенному воздухозаборному соплу диаметром 125 мм. Регулировка подачи воздуха с помощью одного регулятора, что исключает ошибки из-за неправильного использования.

Трёхконтурная система подачи воздуха в камеру сгорания: первичный воздух – подаётся под колосниковую решетку; Вторичный воздух подается через отверстия в задней стенке. Дополнительно вставка оснащена системой чистого стекла (воздушной завесой).

БЕЗОПАСНОСТЬ НА ВЫСШЕМ УРОВНЕ

Отличная герметичность благодаря прочным сварным швам, выполненным в защита от благородного газа.

Стальные элементы вырезаны лазером на современных устройствах, а затем изогнуты на гибочных станках с ЧПУ.

Передняя часть вставки оснащена термостойким стеклом, выдерживающим высокие температуры. до 660°C.

УДОБНОЕ ИСПОЛЬЗОВАНИЕ

Съемная решетка и зольник облегчают поддержание топки в чистоте.

Особая перфорированная конструкция ручки защищает от чрезмерного нагрева, что повышает комфорт использования камина.

Ограниченное осаждение сажи благодаря системе чистого стекла (воздушной направляющей).

Может использоваться в различных условиях установки благодаря регулируемым ножкам и подвижному отводу выхлопных газов с регулировкой на 360°.

СОВРЕМЕННЫЙ ДИЗАЙН

Декоративное стекло, выдерживающее любые нагрузки. температура до 660°C, что придает камину современный и элегантный вид и оптически увеличивает переднюю часть топки.

Элегантная и удобная ручка.

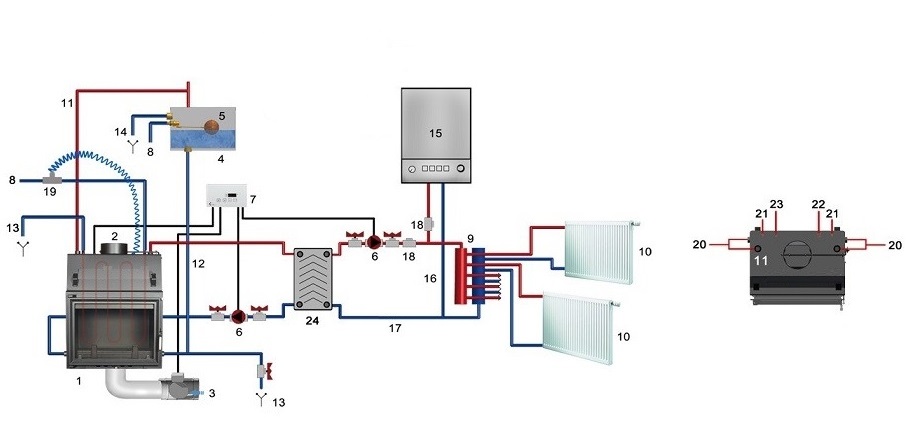

Пример схемы подключения каминной топки с водяной рубашкой

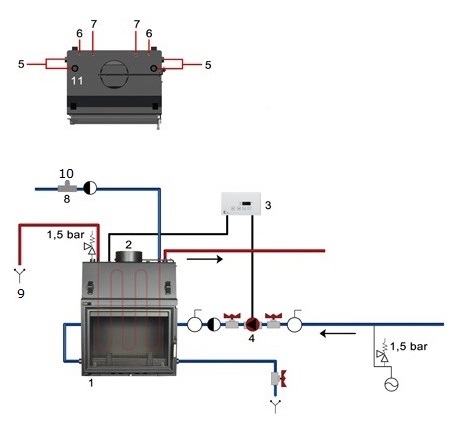

Пример схемы подключения каминной топки с водяной рубашкой
