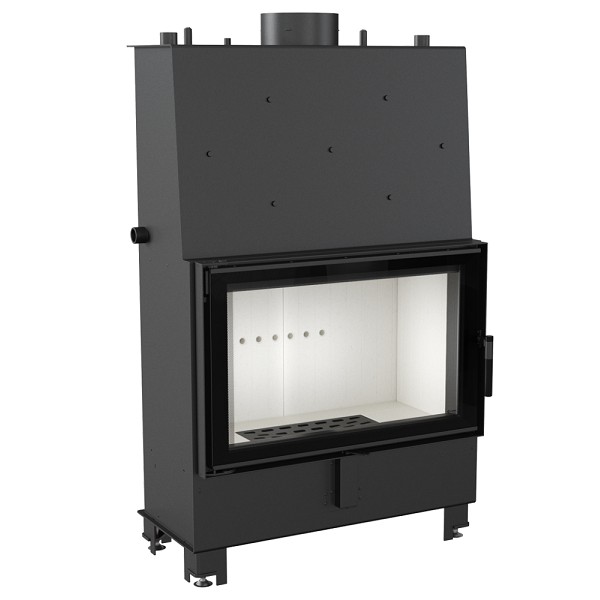

Каминная топка Lucy 16 с водяной рубашкой с монтажным комплектом

В комплект входит:

Технические данные

• Номинальная мощность (кВт) 16,0
• Средняя мощность от воды (кВт) 10,0
• Диапазон мощности нагрева (кВт) 7,0–19,0
• Тепловой КПД (%) 84,0
• Макс. рабочее давление (бар) 2,0
• Диаметр выхода выхлопных газов (мм) 200
• Соответствует ECO-DESIGN критерии Да
• Предназначен для рекуперации тепла Да
• Тип топлива высушенная древесина лиственных пород (влажность ≤20%)
• Вместимость воды (л) 39,0
• Температура выхлопных газов (℃) 200,0 li>
• Макс. длина лаг (см) 50
• Соответствие стандарту BImSchV 2 Да
• Тип остекления b>прямо
• Открытие двери налево
• Материал сталь
• Ширина ( см) 85,60
• Высота (см) 138,40
• Глубина (см) 40,70
• Воздухозаборник Да
• Облицовка камеры сгорания Да
• Зольник Да
• Декоративное стекло Да
• Змеевик Да

Комплект подключения дымохода

1. Стальная труба диаметром 200, 1 м и 0,5 м.

Вытяжная труба предназначена для подключения дровяных каминных топок к существующим дымоходам.

Соответствует всем польским и европейским стандартам, обеспечивает безопасность и максимальную эффективность и комфорт.

Соединение труб предполагает вставку одного элемента в другой.

2. Регулируемое колено на 200/90 градусов

Регулируемое колено на угол 90°, 3-сегментное, предназначено для подключения дровяных каминных топок к существующим дымоходам.

Соответствует всем польским и европейским стандартам, обеспечивает безопасность, максимальную эффективность и комфорт.

Колено имеет смотровой элемент, так называемый отверстие для очистки, через которое можно в любой момент проверить соединение. Благодаря использованию специальных зажимов соединение коленных элементов получается идеально герметичным.

3. Переход на керамический дымоход 200/200

Переход с редукцией с системы труб на керамический дымоход позволяет обеспечить надежное соединение стальной дымоходной трубы с керамическим дымоходом.

ХАРАКТЕРИСТИКИ:

• толщина листа: 2 мм
• диаметр: 200 мм
• термостойкость: 1000°С
• материал: стальной лист
• покрытый черной термостойкой краской
• сварка плазменной сваркой.

Камин имеет внешний воздухозаборник диаметром 125. Для правильного подключения воздухозаборника добавьте:

1. Гибкая труба 125

2. Алюминиевая лента 170 градусов

бесплатно: жидкость для чистки каминного стекла

Основа камина

Основание (ножки) позволяет устойчиво и без проблем установить каминную топку.

Благодаря ножкам, которые регулируются на 5 см, вы можете безопасно размещайте камин даже на поверхности со значительными неровностями.

В комплект входят:

• комплект ножек. (4 шт)
• Винт М10 (4 шт)
• Гайка М10 (4 шт)
• Шайба (4 шт).

Набор люфтовых решеток 2 шт. 90х800

Технические данные

• Материал сталь с порошковым покрытием
• Высота (см) 9,00
• Ширина (см) 80
• Глубина (см) 12, 65
• Цветчерный
• Активная площадь сетки (см2) 391

Комплект MSK GLASS с заслонкой 125 мм представляет собой современный контроллер камина с сенсорным стеклянным экраном, который можно использовать со всеми вставками с воздушной и водяной рубашкой. Его задача – подавать холодный воздух (для горения) снаружи здания непосредственно в камеру сгорания таким образом, чтобы это было максимально эффективно. Благодаря его использованию мы можем сэкономить до 30% древесины и уже через 2 месяца использования деньги за ее покупку будут возвращены.

ФУНКЦИИ КОНТРОЛЛЕРА:

• управление двумя насосами центрального отопления и одно независимо регулируемое устройство, например, турбина или освещение.
• управление турбиной камина.
• точная дозировка воздуха для горения.
• защита от перегрева.
• отключение. подачи воздуха при отключении электроэнергии
• акустическое оповещение.

В КОМПЛЕКТ ВХОДИТ:

• микропроцессор контроллера
• датчик температуры с силиконовым кабелем длиной 2,5 метра
• дроссель с сервомеханизмом.

Предохранительный клапан STS 20 S WATTS 3/4 95°C представляет собой термостатический клапан, который защищает все типы котлов и каминов с водяной рубашкой, в которых используется твердое топливо (например, уголь, мелкая пыль, древесина, кокс), от возможность закипания воды в системе центрального отопления, например, в случае отключения электроэнергии.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Защита от тепловых разрядов необходима для котлы с регулируемыми жаровыми трубами и установки твердотопливных систем отопления. Защита от слива типа STS20S представляет собой независимый от давления клапан, срабатывающий в зависимости от температуры среды на выходе из источника тепла. При температуре 97°С (+/-) 2°С открывается отвод технической воды из подогревателя. Таким образом, клапан предотвращает повышение температуры выше 110°C (максимальное открытие).

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Мин. рабочая температура: -10°C
• Мин. температура открытия: 97°C
• Максимальная рабочая температура: 110°C
• Рабочее избыточное давление: 10 бар
• Максимальный расход: 6,5 м3/ч
• li>

Внимание! Согласно DIN 1988, защита от теплового разряда не заменяет требуемый мембранный предохранительный клапан. В соответствии с положениями DIN 4751 пользователь устройства обязан раз в год проверять у специалиста защиту слива на предмет правильной работы.

ТЕХНИЧЕСКИЕ СВОЙСТВА

• корпус и крышка из латуни [58% Cu, 3% PbJ CW617N согласно PN-EN 12165: 2011 E]
• Уплотнение из витона
• нержавеющая сталь стальная пружина.
• пластиковая кнопка ручного слива.
• медный капилляр, 1300 мм в крышке.

МАКСИМАЛЬНОЕ ИСПОЛЬЗОВАНИЕ ЭНЕРГИИ

Корпус и передняя часть вставки устойчивы к высоким температурам благодаря используемому материалу — высококачественной стали.

Специальный узел водяной рубашки позволяет отвести от выхлопных газов и передать большое количество тепла в систему отопления, благодаря чему можно получить высокую энергоэффективность вставки.

Встроенный змеевик. Корпус водяной рубашки усилен штифтами. Входной/выходной разъем 1/2.

Эффективное горение и длительное поддержание температуры благодаря футеровке камеры сгорания TERMOTEC – теплоаккумулирующему материалу, повышающему температуру в камере.

Система из двух дефлекторов расширяет путь выхлопных газов, делая сгорание более экологичным.

Подача воздуха только снаружи благодаря встроенному воздухозаборному соплу диаметром 125 мм. Регулировка подачи воздуха с помощью одного регулятора, что исключает ошибки из-за неправильного использования.

Трёхконтурная система подачи воздуха в камеру сгорания: первичный воздух – подаётся под колосниковую решетку; Вторичный воздух подается через отверстия в задней стенке. Дополнительно вставка оснащена системой чистого стекла (воздушной завесой).

БЕЗОПАСНОСТЬ НА ВЫСШЕМ УРОВНЕ

Отличная герметичность благодаря прочным сварным швам, выполненным из защита от благородного газа.

Стальные элементы вырезаны лазером на современных устройствах, а затем изогнуты на гибочных станках с ЧПУ.

Передняя часть вставки оснащена термостойким стеклом, выдерживающим высокие температуры. до 660°C.

КОМФОРТНОЕ ИСПОЛЬЗОВАНИЕ

Съемная решетка и зольник облегчают поддержание топки в чистоте.

Особая перфорированная конструкция ручки защищает от чрезмерного нагрева, что повышает комфорт использования камина.

Ограниченное осаждение сажи благодаря системе чистого стекла (воздушной направляющей).

Может использоваться в различных условиях установки благодаря регулируемым ножкам и подвижному отводу выхлопных газов с регулировкой на 360°.

СОВРЕМЕННЫЙ ДИЗАЙН

Декоративное стекло, выдерживающее любые нагрузки. температура до 660°C, что придает камину современный и элегантный вид и оптически увеличивает переднюю часть топки.

Элегантная и удобная ручка.

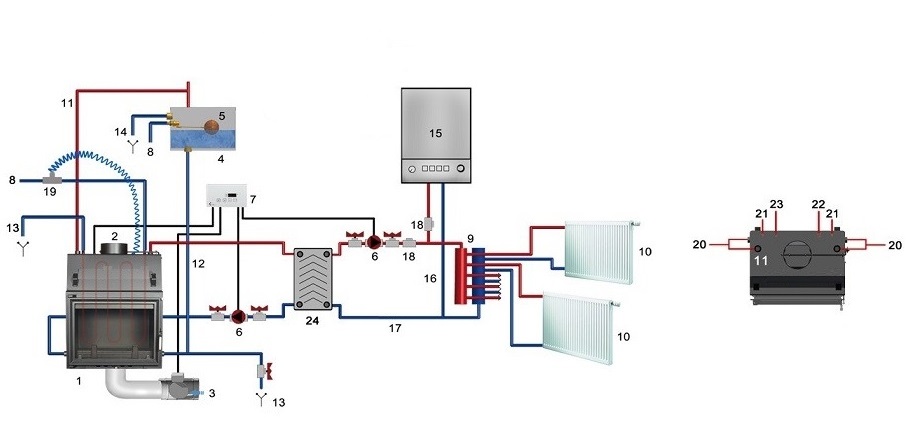

Пример схемы подключения каминной топки с водяной рубашкой

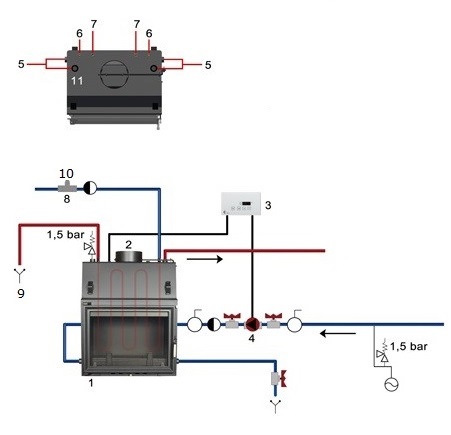

Пример схемы подключения каминной топки с водяной рубашкой
