Каминная топка Zuzia 12кВт с водяной рубашкой с монтажным комплектом

В комплект входит:

Технические данные

• Тип топлива: выдержанная твердая древесина (влажность ≤20%)
• Материал: сталь, чугун
• Номинальная мощность (кВт): 12
• Средняя мощность от воды (кВт): 8 li>
• Диапазон мощности нагрева (кВт): 5,0–15,0
• Тепловой КПД (%): 81
• Макс. рабочее давление (бар): 2
• Вместимость воды (л): 38
• Выхлопные газы температура (oC): 255
• Макс. длина бревна (см): 50
• Тип остекления: прямая
• Открытие двери: левое

Физические параметры

• Вес (кг): 160
• Диаметр выхода выхлопных газов (мм): 200
• Ширина (см): 65,2
• Высота (см): 86,9
• Глубина (см): 49,6
< /ul>

Соответствует критериям ECO-DESIGN

Соответствие стандарту BImSchV 2

Комплект подключения дымохода

1. Стальная труба диаметром 200, 1 м и 0,5 м.

Вытяжная труба предназначена для подключения дровяных каминных топок к существующим дымоходам.

Соединение труб предполагает вставку одного элемента. во второй.

2. Регулируемое колено на 200/90 градусов

Регулируемое колено на угол 90°, 3-сегментное, предназначено для подключения дровяных каминных топок к существующим дымоходам.

Колено имеет контрольный элемент, так называемый очистка, посредством которой можно в любой момент проверить соединение. Благодаря использованию специальных зажимов соединение коленных элементов получается идеально герметичным.

3. Переход на керамический дымоход 200/200

Переход с редукцией с системы труб на керамический дымоход позволяет обеспечить надежное соединение стальной дымоходной трубы с керамическим дымоходом.

ХАРАКТЕРИСТИКИ:

• толщина листа: 2 мм
• диаметр: 200 мм
• термостойкость: 1000°С
• материал: стальной лист
• покрытый черной термостойкой краской
• сварка плазменной сваркой.

Камин имеет наружный воздухозаборник 100 мм.

Основа камина

Основа позволяет устойчиво и без проблем установить чугунную каминную топку или каминную топку с водяной рубашкой.

Благодаря регулируемым ножкам до 5 см, можно смело размещать камин даже на поверхности со значительными неровностями.

• Вес (кг): 7,2
• Ширина (см): 62,8
• Высота (см): 38
• Глубина (см): 37,7
• Максимальная нагрузка (кг): 370

Набор люфтовых решеток 90х600, 2 шт.

Технические данные

• Материал сталь с порошковым покрытием
• Высота (см) 9,00
• Ширина (см) 60
• Глубина (см) 12, 65
• Цветчерный
• Активная площадь сетки (см2) 290

Комплект MSK GLASS с заслонкой fi 100 — это современный контроллер камина с сенсорным стеклянным экраном, который можно использовать со всеми вставками с воздушной и водяной рубашкой. Его задача – подавать холодный воздух (для горения) снаружи здания непосредственно в камеру сгорания таким образом, чтобы это было максимально эффективно. Благодаря его использованию мы можем сэкономить до 30% древесины и уже через 2 месяца использования деньги за ее покупку будут возвращены.

ФУНКЦИИ КОНТРОЛЛЕРА:

• управление двумя насосами центрального отопления и одно независимо регулируемое устройство, например, турбина или освещение.
• управление турбиной камина.
• точная дозировка воздуха для горения.
• защита от перегрева.
• отключение. подачи воздуха при отключении электроэнергии
• акустическое оповещение.

В КОМПЛЕКТ ВХОДИТ:

• контроллер микропроцессорный
• датчик температуры с силиконовым кабелем длиной 2,5 метра
• дроссель с сервомеханизмом.

Предохранительный клапан STS 20 S WATTS 3/4 95°C представляет собой термостатический клапан, который защищает все типы котлов и каминов с водяной рубашкой, в которых используется твердое топливо (например, уголь, мелкая пыль, древесина, кокс), от возможность закипания воды в системе центрального отопления, например, в случае отключения электроэнергии.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Защита от тепловых разрядов необходима для котлы с регулируемыми жаровыми трубами и установки твердотопливных систем отопления. Защита от слива Тип STS20S представляет собой независимый от давления клапан, активируемый температурой среды на выходе из источника тепла. При температуре 97°С (+/-) 2°С открывается выход технической воды из подогревателя. Таким образом, клапан предотвращает повышение температуры выше 110°C (максимальное открытие).

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Мин. рабочая температура: -10°C
• Мин. температура открытия: 97°C
• Максимальная рабочая температура: 110°C
• Рабочее избыточное давление: 10 бар
• Максимальный расход: 6,5 м3/ч
• li>

Внимание! Согласно DIN 1988, защита от теплового разряда не заменяет требуемый мембранный предохранительный клапан. В соответствии с положениями DIN 4751 пользователь устройства обязан раз в год проверять у специалиста защиту слива на предмет правильной работы.

ТЕХНИЧЕСКИЕ СВОЙСТВА

• корпус и крышка из латуни [58% Cu, 3% PbJ CW617N согласно PN-EN 12165: 2011 E]
• Уплотнение из витона
• нержавеющая сталь стальная пружина.
• пластиковая кнопка ручного слива.
• медный капилляр, 1300 мм в крышке.

МАКСИМАЛЬНОЕ ИСПОЛЬЗОВАНИЕ ЭНЕРГИИ

Корпус и передняя часть вставки устойчивы к высоким температурам благодаря используемому материалу — высококачественной стали.

Встроенные жаровые трубы и высокий дроссель, увеличивающие поверхность теплообмена.

Увеличенная поверхность теплообмена за счет встроенных жаровых труб и высокого дымохода.

Тяга воздуха регулирование с помощью встроенной заслонки.

Ручное управление процессом горения воздуха, забираемого из помещения через зольник.

БЕЗОПАСНОСТЬ НА ВЫСШЕМ УРОВНЕ

Отличная герметичность благодаря прочным сварным швам, выполненным в среде благородного газа.

Стальные элементы вырезаются лазером на современных устройствах, а затем изгибаются на гибочных станках с ЧПУ.

Защита от перегрева благодаря встроенной катушке - входной/выходной разъем 1/2".

УДОБНОЕ ИСПОЛЬЗОВАНИЕ

Классическая передняя часть вставки оснащена термостойкая керамика, выдерживающая температуру до 660°С.

Система «холодная ручка» снижает риск ожогов благодаря возможности снять ее во время курения.

Декоративный забор облегчает поддержание чистоты при использовании и предотвращает выпадение дров.

Съемная решетка и зольник облегчают поддержание чистоты топки.

ЭКОЛОГИЧЕСКОЕ ГОРЕНИЕ

b>

Устройство соответствует требованиям Экодизайна и стандарта BImSchV 2, определяющего максимальный выброс CO.

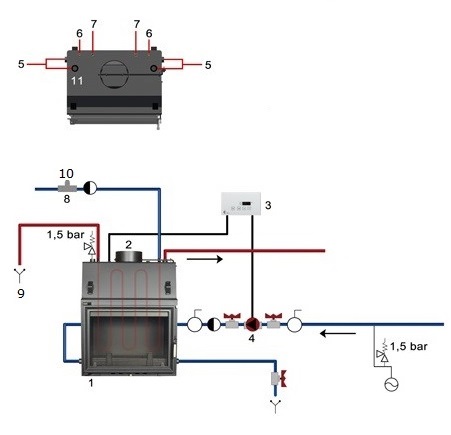

Пример схемы подключения каминной топки с водяной рубашкой

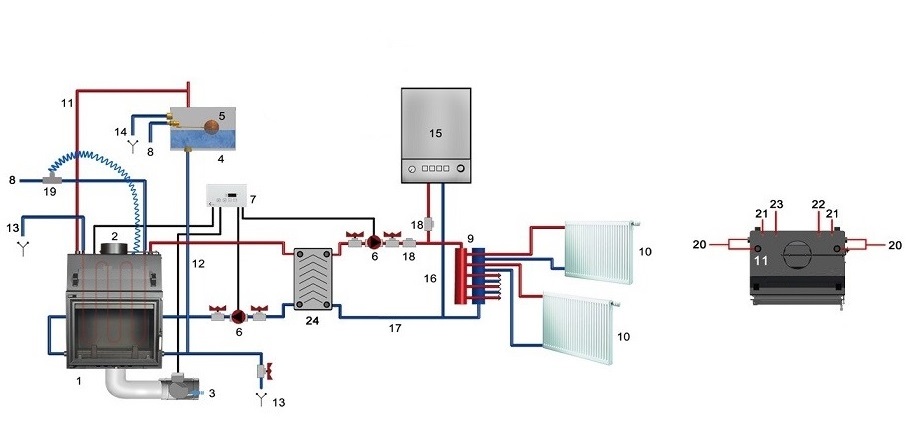

Пример схемы подключения каминной топки с водяной рубашкой
