БЕСШУМНЫЙ КАНАЛЬНЫЙ ВЕНТИЛЯТОР

TB 100 S

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

• ДИАМЕТР ВЫХОДНОГО ВЫХОДА - 97 мм (для воздуховода 100 мм)
• ВЫСОКАЯ ЭФФЕКТИВНОСТЬ – МАКС. 170 м3/ч
• НИЗКИЙ УРОВЕНЬ ШУМА - МИН 26 дБ(А)/3м
• ЭНЕРГОСБЕРЕГАЮЩИЙ ДВИГАТЕЛЬ - МИН. 20 Вт
• ДВУХСКОРОСТНОЙ ДВИГАТЕЛЬ С ТЕРМОЗАЩИТОЙ
• ИЗВЕСТНЫЙ ПРОИЗВОДИТЕЛЬ - R24FANS
• ШАРИКОВЫЕ ПОДШИПНИКИ СТАНДАРТ
• ЛЕГКАЯ СБОРКА И ДЕМОНТАЖ
• КОРПУС ПВХ

ОПИСАНИЕ

Смешанные канальные вентиляторы серии TB_S применяются в приточно-вытяжных системах вентиляции, требующих относительно высокого давления, сильный поток воздуха и низкий уровень шума. Они являются отличным решением для установки вентиляции в индивидуальных зданиях, коллективных жилых домах и общественных зданиях. Вентиляторы предназначены для транспортировки воздуха с температурой до +60°С. Предназначены для вентиляционных каналов диаметром: 100, 125 мм.

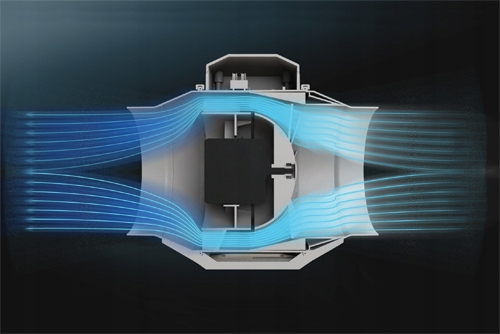

СТРУКТУРА

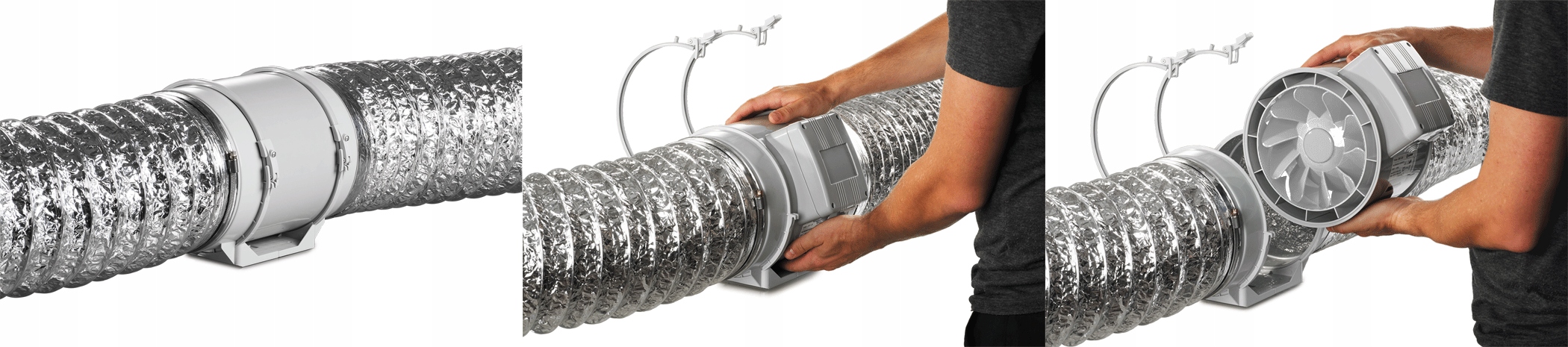

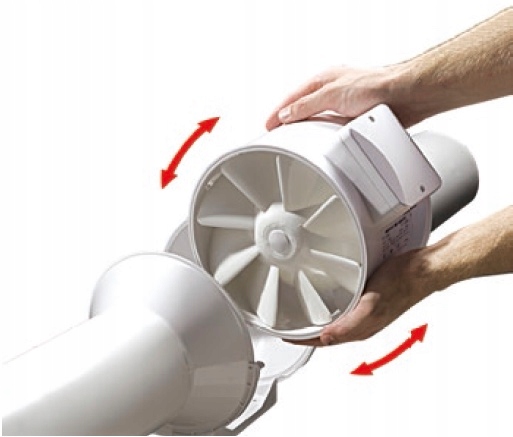

TB_S Вентиляторы имеют компактные размеры и возможность демонтажа крыльчатки с двигателем без необходимости вмешательства в систему вентиляции. Корпус вентилятора и крыльчатки изготовлен из высококачественного ABS пластика, обладающего очень высокой прочностью и механическими свойствами. Мотоблок с ротором и клеммной коробкой крепятся к корпусу с помощью специальных защёлок, что позволяет произвести разборку без специальных навыков и инструментов. Такая конструкция максимально упрощает работу вентилятора.

ДВИГАТЕЛЬ

Однофазный двигатель на шарикоподшипнике имеет две скорости вращения. Для защиты от перегрузок вентиляторы оснащены тепловой защитой (термопредохранитель). Класс защиты двигателя: IP X4.

РЕГУЛИРОВКА СКОРОСТИ

Благодаря соответствующей конструкции (две скорости двигателя) вентилятор может работать на двух скоростях – для переключения скоростей вентилятора можно использовать трехпозиционный переключатель. Однако если необходимо регулировать скорость плавно или ступенчато, можно использовать трансформаторный ступенчатый регулятор или плавный тиристорный регулятор и подключить его к выводу максимального (высокого) КПД двигателя.

Регуляторы и переключатели доступны на других наших аукционах.

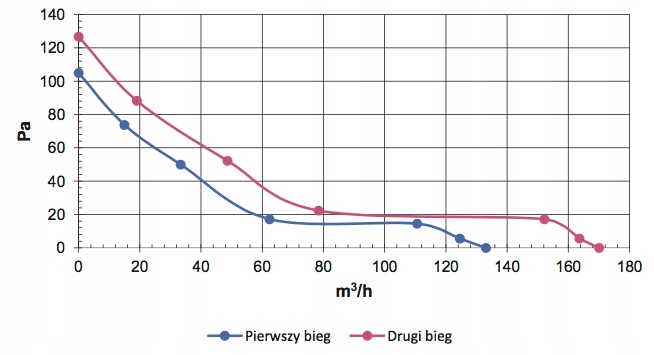

ТЕХНИЧЕСКИЕ ДАННЫЕ И РАСХОДНЫЕ ХАРАКТЕРИСТИКИ

• питание - 230 В/50 Гц
• расход воздуха ( мин./макс.) - 133/170 м3/ч
• номинальная мощность (мин./макс.) - 20/35 Вт
• Ток потребления (мин./макс.) - 0,15/0,26 А
• обороты двигателя (мин./макс.) - 2100/2600 об/мин
• макс. давление воздуха - 125 Па
• макс. рабочая температура - 60 °С
• вес - 1,3 кг
• степень защиты - Х4< /li>

РАЗМЕРЫ [мм]

СХЕМА ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ

ВАРИАНТ I – постоянное подключение на высшей передаче

• LA - вторая передача
• L - напряжение
• N - нейтраль (ноль)

ВАРИАНТ II - постоянное соединение на нижней передаче

• LB - первая передача
• L - напряжение
• N - нейтраль (ноль)

ВАРИАНТ III - подключение с жидкостным регулятором оборотов

• LA - вторая передача
• L - напряжение
• N - нейтраль (ноль)
• R - регулятор скорости

ВАРИАНТ IV - соединение с редуктором Переключатель (скорости)

• LA – вторая передача
• LB – первая передача li>
• L - напряжение
• N - нейтраль (ноль)
• C - двух- или трехпозиционный переключатель

УСТАНОВКА

Возможна установка под любым углом относительно оси вентилятора. Корпус вентилятора выполнен на плоской монтажной пластине, благодаря чему вентилятор можно закрепить непосредственно на земле, стене или потолке. Вентиляторы можно размещать в начале, середине или конце вентиляционной системы. В одной системе можно установить пару вентиляторов параллельно (для повышения эффективности) или последовательно (для увеличения рабочего давления). Для упрощения установки и подключения установочная коробка может находиться в любом положении.
