ДВУХСКОРОСТНОЙ КАНАЛЬНЫЙ ВЕНТИЛЯТОР С ПЕРЕКЛЮЧАТЕЛЕМ И КАБЕЛЕМ, ЗАКОНЧЕННЫМ ЗАГЛУШКОЙ

XGF 100

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

• ДИАМЕТР ВЫХОДА — 97 мм (к воздуховоду 100) мм)
• ВЫСОКАЯ ЭФФЕКТИВНОСТЬ МИН/МАКС - 285/310 м3/ч
• УРОВЕНЬ ШУМА МИН/МАКС - 27/32 дБ(А)/3м
• ЭНЕРГОСБЕРЕГАЮЩИЙ ДВИГАТЕЛЬ МИН./МАКС. - 36/40 T
• ДВУХСКОРОСТНОЙ ДВИГАТЕЛЬ С ТЕРМОЗАЩИТОЙ
• ШАРИКОВЫЕ ПОДШИПНИКИ СТАНДАРТ
• ГЕРМЕТИЧНАЯ РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА, ОБОРУДОВАННАЯ РЕЛЕ СКОРОСТИ ВЕНТИЛЯТОРА ( II - 0 - I )
• КАБЕЛЬ С ВЫВЕДЕННЫМИ ВЫВОДАМИ ОКОНЧАЕТСЯ ВИЛКОЙ К РОЗЕТКЕ 230 В - ДЛИНА КАБЕЛЯ ПРИБЛ. 90 см
• ЛЕГКАЯ СБОРКА И ДЕМОНТАЖ
• КОРПУС ПВХ

ОПИСАНИЕ

Смешанные канальные вентиляторы серии XGF применяются в приточно-вытяжных системах вентиляции, требующих относительно высокого давления - сильный поток воздуха и низкое энергопотребление. Они являются отличным решением для установки систем вентиляции в индивидуальных зданиях, коллективных жилых домах и общественных зданиях. Вентиляторы рассчитаны на работу при температуре от -25°С до +65°С. Они предназначены для вентиляционных каналов диаметром: 100, 125, 150, 160, 200, 250, 315 мм (на этом аукционе продается модель для воздуховода диаметром 100 мм)

КОНСТРУКЦИЯ

XGF вентиляторы имеют компактные размеры и возможность демонтажа крыльчатки и двигателя без необходимости вмешательства в систему вентиляции. Корпус вентилятора и крыльчатки изготовлен из высококачественного ABS пластика, обладающего очень высокой прочностью и механическими свойствами. Мотоблок с ротором и клеммной коробкой крепятся к корпусу с помощью специальных металлических защёлок, что позволяет произвести разборку без специальных навыков и инструментов. Такая конструкция максимально упрощает работу вентилятора.

ДВИГАТЕЛЬ

Однофазный двигатель на шарикоподшипниках имеет две скорости вращения. Для защиты от перегрузок вентиляторы оснащены тепловой защитой (термопредохранитель). Класс защиты двигателя: IP 44.

РЕГУЛИРОВКА СКОРОСТИ

Благодаря соответствующей конструкции (две скорости двигателя) вентилятор может работать на 2 скоростях – для переключения между скоростями вентилятора используйте встроенный переключатель скорости вентилятора, расположенный на корпусе – соединительной коробке. Вентилятор также оснащен кабелем подключения с вилкой для розетки 230В.

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Электропитание - 230 В / 50 Гц
• Расход воздуха (мин/макс) .) - 285/310 м3/ч
• номинальная мощность (мин./макс.) - 36/40 Вт
• объем (мин/макс) - 27/32 дБ(А)/3м
• Потребляемый ток (мин./макс.) - 0,16/0,2 А
• обороты двигателя (мин./макс.) - 2200/2550 об/мин
• статическое давление (мин.макс.) - 150/ 180 Па
• темп. эксплуатация - -25÷65 °C
• степень защиты - IP44

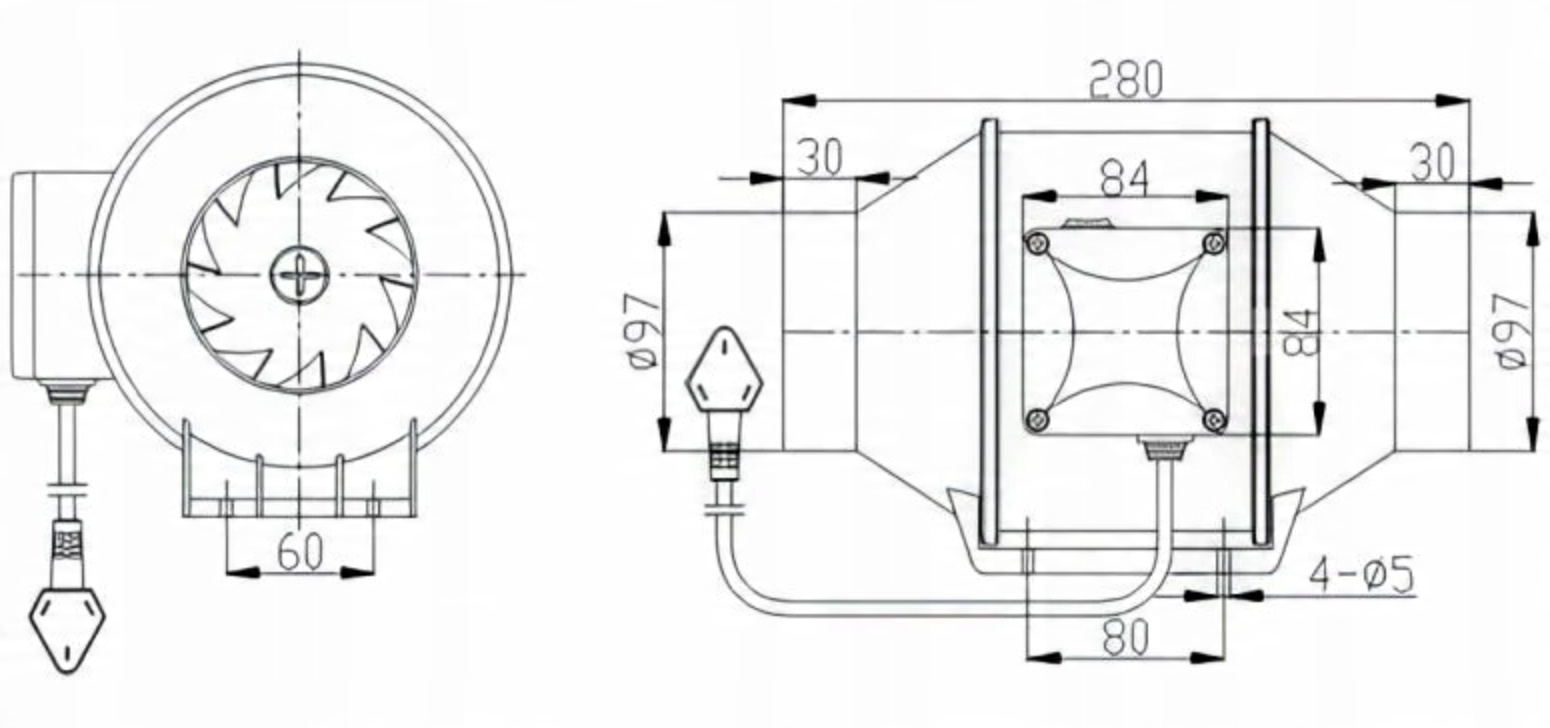

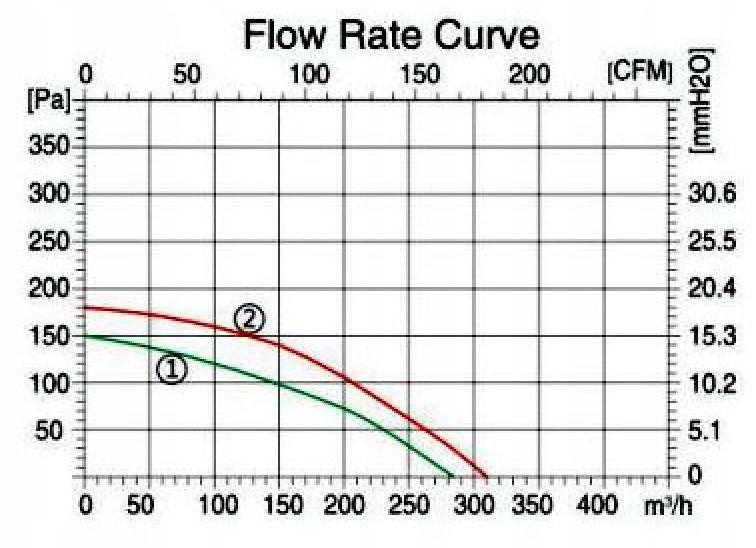

РАЗМЕРЫ [мм] и РАСХОДНЫЕ ХАРАКТЕРИСТИКИ

УСТАНОВКА

Возможна установка под любым углом относительно оси вентилятора. Корпус вентилятора выполнен на плоской монтажной пластине, благодаря чему вентилятор можно закрепить непосредственно на земле, стене или потолке. Вентиляторы можно размещать в начале, середине или конце вентиляционной системы. В одной системе можно установить пару вентиляторов параллельно (для повышения эффективности) или последовательно (для увеличения рабочего давления). Для упрощения установки и подключения установочная коробка может находиться в любом положении.
