Готовый гидроопрокидывающий комплект с насосным агрегатом и польским гидроцилиндром с ходом 800 мм

КОД SKRAW-MET: [7150]

Комплект идеален для опрокидывающихся кузовов в автофургонах, грузовиках, эвакуаторах и прицепах.

В комплект входят:

• гидроблок, насос с приводом 12В 2,0 кВт, бак 11л, дистанционный контроль. [0274]
• гидроцилиндр с ходом 800 мм, грузоподъемностью до 7 тонн. 4-этапное продление. [0774]
• гидравлический шланг, поперечное сечение шланга адаптировано к правильной работе агрегата. [1878]
• ниппель [0094] / [0209]
• 2x крепления привода [0109]
• Колыбелька [0108]

Полный комплект, готовый к работе.

Элементы, используемые в наборе гарантируют длительную и надежную работу гидроагрегата.

Гидроцилиндр польский с ходом 800 мм с муфтой.

Производитель: Skraw-Met

Условное обозначение: СТ-4 800-00

_____________________________________________________________________

Это стоит знать при выборе поставщика приводов

Фотографии и изображения отображают только внешний вид приводов. Важнейшие элементы, влияющие на качество и правильную работу привода на длительное время, спрятаны внутри (усиленные уплотнения, сальник, шток и высококачественные трубы). Все наши приводы обеспечивают высочайшее качество этих элементов. Выбирая товар из нашего ассортимента, вы делаете хороший и разумный выбор, ведь товар произведен на польской фабрике.

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода происходит за счет действия распределителя, сбрасывающего давление из системы - падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Для предотвращения повреждения защиты втулки, вызванного чрезмерным давлением при максимальном выдвижении привода, следует использовать защиту (тросовый, гидравлический или электрический запорный клапан).

Скважина выбранный привод, расположенный в центре конструкции, обеспечивает угол наклона грузовой платформы от40 до 45 градусов

В зависимости от типа перевозимого груза вы можете выбрать этот вариант. расположитесь под углом – может оказаться полезной таблица ниже:

ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА

(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ°)

DP- расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1 /2S)

а °- угол наклона кузова прицепа

C- ход привода в мм

S = DP*2

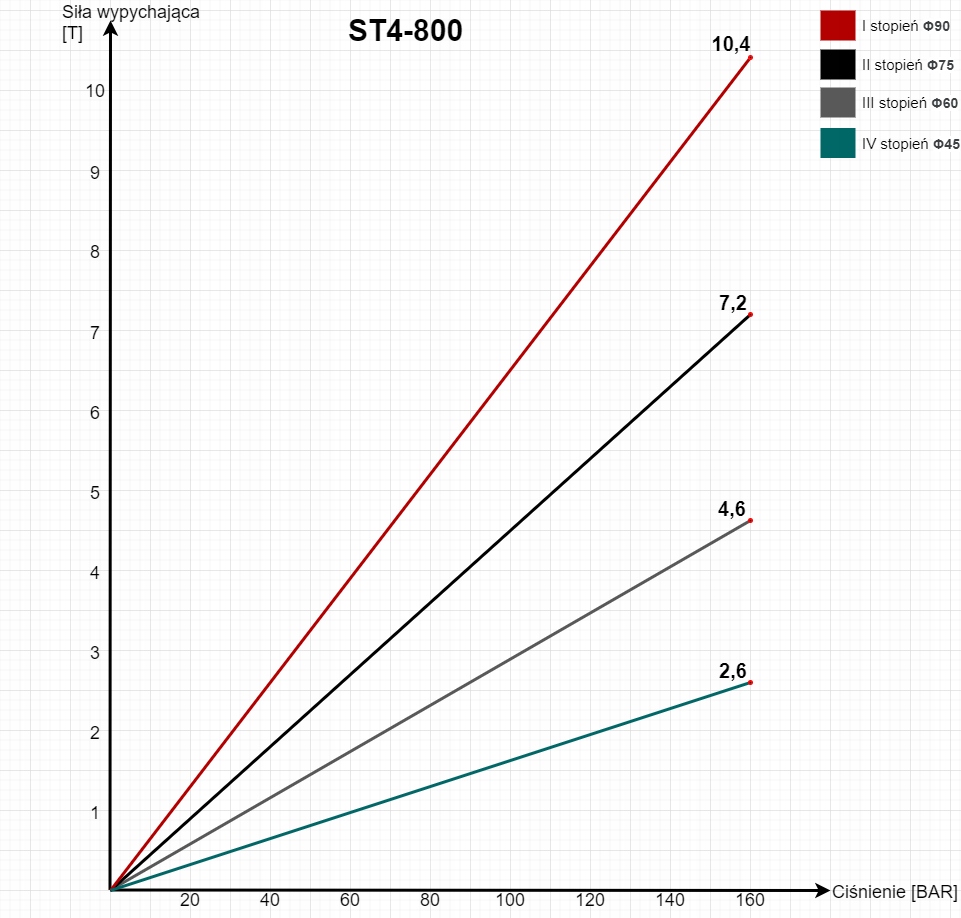

Технические характеристики:

• Количество ступеней: четыре
• Длина привода в сложенном виде 366,5 мм,
• Ход поршня 800 мм,
• Общая длина цилиндра в раскладывании 1166,5 мм,
• Наружный диаметр цилиндра 108 мм,
• Гидравлическое соединение G1/2"
/ul>

Максимальная скорость штоков поршней: 0,5 м/с

Пусковое давление: 0,5 МПа

Максимальное рабочее давление: 160 бар

Требование масла: 3 л

Допустимая температура окружающей среды от -40 до +60 ℃

Допустимая температура масла от -15 до +80℃.

Тип сальника: с резьбой, ввинчивающийся в трубу.

Поршневой шток: хромированное

Тип жидкости: гидравлическое масло на минеральной основе

Усиленное крепление привода (люлька)

Лыжка выполнена прочно, посадочное место привода усилено, привод закреплен винтами с внутренним шестигранником.

При совместном использовании крепления с помощью привода можно добиться трехстороннего опрокидывания прицепов.

Колыбель подходит к выбранным приводам из нашего предложения.

Технические характеристики:

Вес: 8,5 кг,

Внутренняя ширина: 190 мм x 140 мм.

Гидравлический агрегат.

Электропитание: 12 В. 2,0 кВт

В состав агрегата входят: насос, электродвигатель, соединительная пластина, бак и пульт дистанционного управления.

Агрегат также имеет пластиковую крышку двигателя и монтажный комплект.

Схема подключения прилагается к каждому блоку.

Агрегат укомплектован и готов к работе, достаточно подключить кабели и залить масло.

Гидравлический агрегат идеально подходит для машин и устройств с электрическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Приспособлен для работы по разгрузке грузового кузова в прицепах, самосвалах, гидростанциях, расах, подъемниках, погрузочных платформах, автоподъемниках, кранах, сельскохозяйственных и промышленных машинах.

Позволяет управлять одно- действующий привод.

Под действием привода выдвигается за счет давления, а втягивается под действием силы тяжести и поднятого веса.

Технические характеристики:

Мощность двигателя: 2,0 кВт

Электрическое напряжение: 12 В

Объем масляного бака: 11 л

Максимальное рабочее давление: 180 бар.

Производительность насоса: 2,5 см3/оборот, в данном комплекте от 7 до 12 л/мин.

Внутренняя резьба соединения: 3/8"

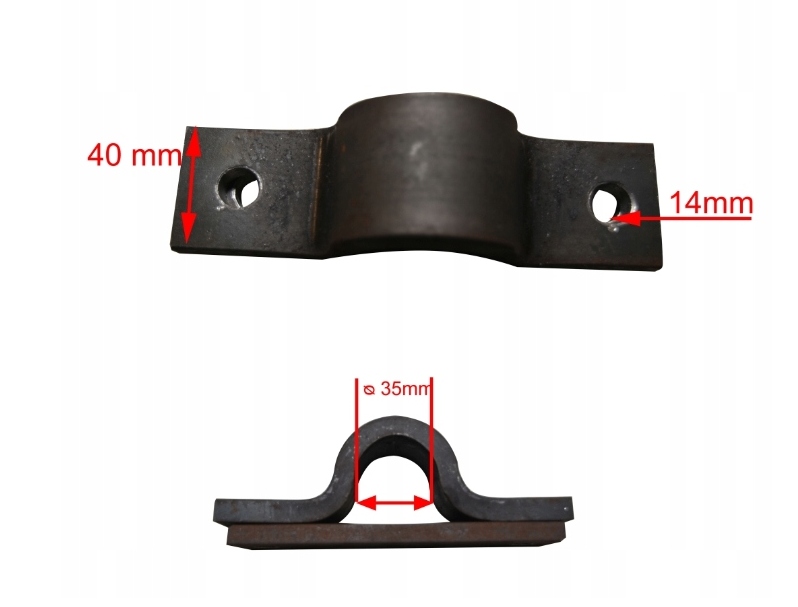

Крепление привода FI 35 состоит из двух элементов.

Крепление выполнено цельно.

Используется для крепления приводов или люльки к рама автомобильного прицепа с помощью винтов или сварки.

Крепление идеально подходит к нашим приводам и опорам.

Технические характеристики:

Ширина отверстия 35 мм,

Диаметр монтажного отверстия 14 мм,

Крепление состоит из двух элементов.

Расшифровка символов:

• + Источник питания (положительный потенциал), подключенный непосредственно к аккумулятору
• - Источник питания (отрицательный потенциал), подключен непосредственно к аккумулятору
• A - порт подключения (G3/8")
• B - регулировка скорости спуска
• b>
• C - регулировка давления масла
