​Готовый гидравлический опрокидывающий комплект с насосным агрегатом, польским гидроцилиндром с ходом 1250 мм и креплениями.

КОД SKRAW-MET: [7258]

Комплект отлично подходит для самосвальных кузовов грузовых фургонов, грузовиков, эвакуаторов и прицепов.

В комплект входят:

• гидроблок, насос 12В 2,0 кВт. актуатор, бак 11л, пилот. [0274]
• гидроцилиндр с ходом 1250 мм, грузоподъемностью до 12 тонн. 6-ступенчатое расширение. [0009]
• гидравлический шланг, поперечное сечение которого адаптировано к правильной работе агрегата. [1877]
• Шайба M16 [1936]
• M16 — переходник M22 [1382]
• ниппель G3/8" - M22 [1409]
• 2x монтаж привода [0106]

Полный комплект, готовый к работе.

Элементы, используемые в комплекте, гарантируют длительную и надежную работу гидроагрегата.

​

Гидроцилиндр одностороннего действия

Благодаря своей конструкции с 6 удлинителями цилиндр идеально подходит для автомобилей с низким клиренсом автомобиля, прицепа или высоким карданным валом.

Цилиндр устанавливается на прицепы, грузовики и специализированные транспортные средства. Благодаря своей конструкции используется в прицепах с задней разгрузкой.

Можно приобрести дополнительную люльку, что дает возможность опрокидывания. с 3-х сторон.

Усиленная версия, максимальная грузоподъемность 12 тонн.

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода происходит за счет действия распределителя, сбрасывающего давление из системы – падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Для предотвращения повреждения защиты втулки, вызванного чрезмерным давлением при максимальном выдвижении привода, следует использовать защиту (тросовый, гидравлический или электрический запорный клапан).

Скважина выбранный привод, расположенный в центре конструкции, обеспечивает угол наклона грузовой платформы от40 до 45 градусов.

В зависимости от типа перевозимого груза можно выбрать этот угол самостоятельно - таблица ниже может оказаться полезной:

ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА

(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ°)

DP - расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1 /2S )

а ° - угол наклона кузова прицепа

C - ход привода в мм

S = DP*2

​Технические характеристики:

• ​Шестиступенчатый,
• Длина привода на холостом ходу состояние 405 мм,
• Ход кулинатора 1250 мм.
• Длина полностью выдвинутого привода 1655 мм.
• Диаметр кулинатора 143 мм.
• Соединение маслопровода M16*1, 5 внутреннее,

Максимальное рабочее давление: 160 бар

Пусковое давление: 0,5 МПа

Скорость выдвижения/складывания поршня : 0,5 м/с

Допустимая температура окружающей среды от -40 до +60 ℃

Допустимая температура масла от -15 до +80 ℃

Тип сальника: с резьбой ввинчивается в трубу

Шток поршня:хромированный

Тип жидкости: гидравлическое масло на минеральной основе б>

>

Гидравлический блок.

[0274]

Электропитание: 12 В. 2,0 кВт

В состав агрегата входят: насос , электродвигатель, соединительная пластина, бак и пульт дистанционного управления.

Агрегат также имеет пластиковую крышку для двигателя и монтажный комплект.

К каждому агрегату приклеена схема подключения.

p>

Блок завершен и готов к работе, просто подключите кабели и налейте масло. p>

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Приспособлен для работы при разгрузке грузового кузова в прицепы, самосвалы, гидростаки, расы, подъемники, погрузочные платформы, автомобильные подъемники, краны, сельскохозяйственные и промышленные машины.

Позволяет управлять приводом одностороннего действия.

Под давлением привод выдвигается и втягивается с помощью сил гравитации и поднимаемого веса. .

Агрегат укомплектован, готов к работе, достаточно подключить кабели и залить масло.

Технические характеристики:

• Мощность двигателя: 2,0 кВт
• Электрическое напряжение: 12 В< /li >
• Объём масляного бака: 11 л
• Максимальное рабочее давление: 180 бар
• Производительность насоса: 2,6 см3/оборот, в этом наборе от 7л/мин до 12л/мин
• Внутренняя резьба соединения: 3/8 "
• Перепускной клапан (предохранительный): ДА

Размеры:

• Единица длина: 650 мм
• Длина бака: 440 мм
• Ширина агрегата: 170 мм< /li>
• Ширина бака: 170 мм
• Высота агрегата: 195 мм
• Высота бака (от от основания до кончика пробки): 205 мм

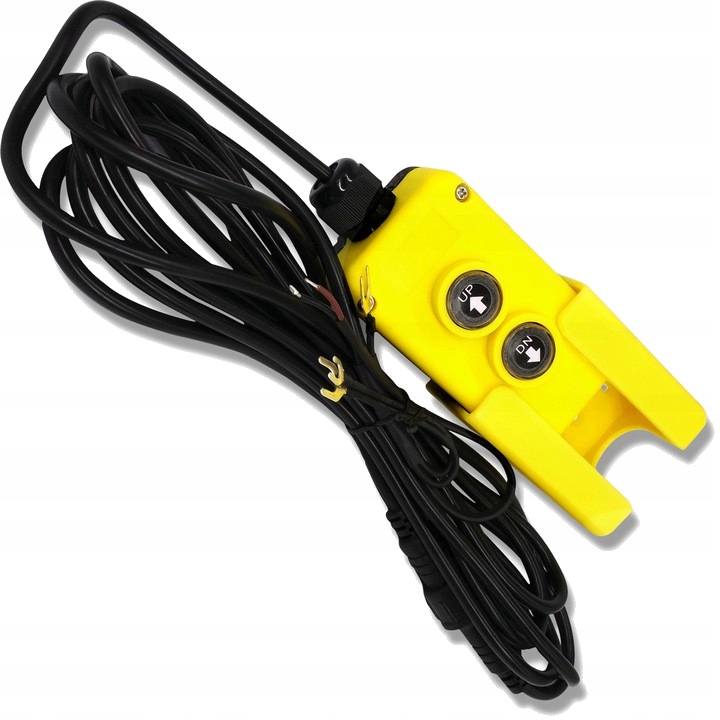

Пульт дистанционного управления с двумя кнопками

Надежная конструкция

Это специальный пульт дистанционного управления с двумя кнопками, используемый в основном в гидравлических агрегатах с питанием от 12В / 24В.

Оснащен монтажным карманом, который при необходимости можно прикрепить с помощью двух отверстий диаметром 5 мм.

На задней стороне пульта также имеются магниты, благодаря которым пульт можно крепить к металлическим элементам.

Кроме того, пульт В комплект управления входит кабель длиной около 4,4 м с навинчивающейся 3-контактной вилкой.

Все элементы изготовлены только из прочного, качественного материалы.

В состав агрегата входят:

• насос
• электродвигатель
• соединительная пластина
• бак
• контроллер

Также в блоке имеется пластиковая крышка двигателя и монтажный комплект.

К каждому блоку приклеена схема работу гидросистемы.

________________________________________________________

Агрегат укомплектован, готов к работе, достаточно подключить кабели и залить масло. Рекомендуемая непрерывная работа не более 3 минут, перезапуск через 5 минут отдыха.

Цвет пульта зависит от текущей поставки.

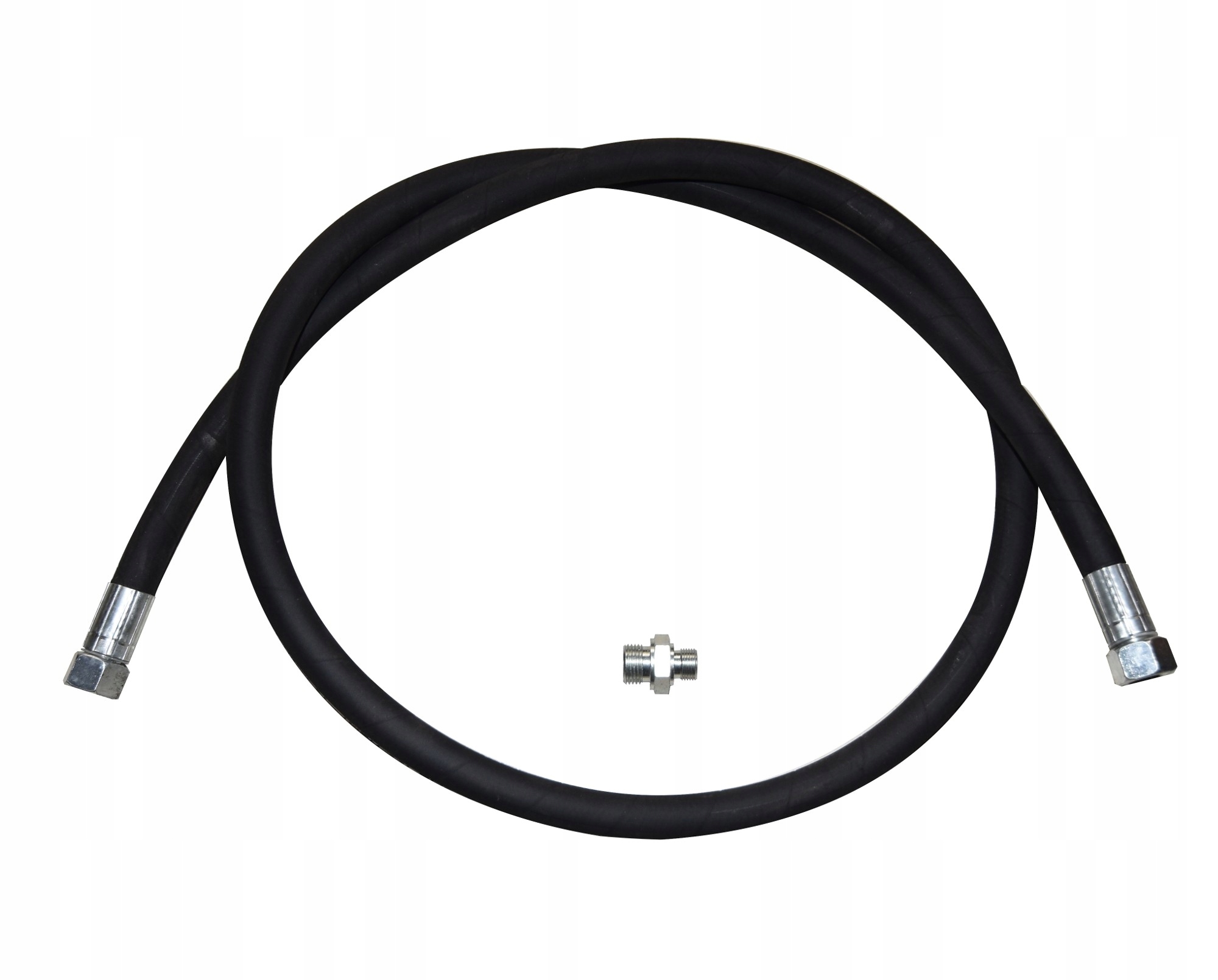

Кованый гидравлический шланг с ниппелями

Тип: АА 13/2/1500/1/2-1/2

Кабель армирован двумя оплетками, гибкий и прочный к атмосферным погодным условиям.

Применение:

Рукава гидравлические идеально подходят для машин и устройств с гидравлическим приводом. Их можно использовать в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Напорные гидролинии самоуплотняются после затяжки. Они используются для соединения отдельных компонентов гидравлических систем, в том числе: приводов, распределителей, баков и двигателей.

Благодаря универсальности его можно использовать в любой системе с максимальным давлением масла 275 бар и давлением поток до 80л/мин. Он предназначен для использования внутри и снаружи помещений.

Технические характеристики:

Тип фитинга: АА (гайки прямые с внутренней резьбой с обеих сторон)

• Внутренняя резьба: G1/2"
• Внутренний диаметр прохода: DN13 = 13 мм
• Наружный диаметр шланга: 21,2 мм (+/- 0,3 мм)
• Количество оплеток: 2
• Длина кабеля с зажимами: 1500 мм
• Максимальное давление: 275 бар
• Максимальный расход: 80 л/мин< /li>

Шланг с манжетами и готов к установке.

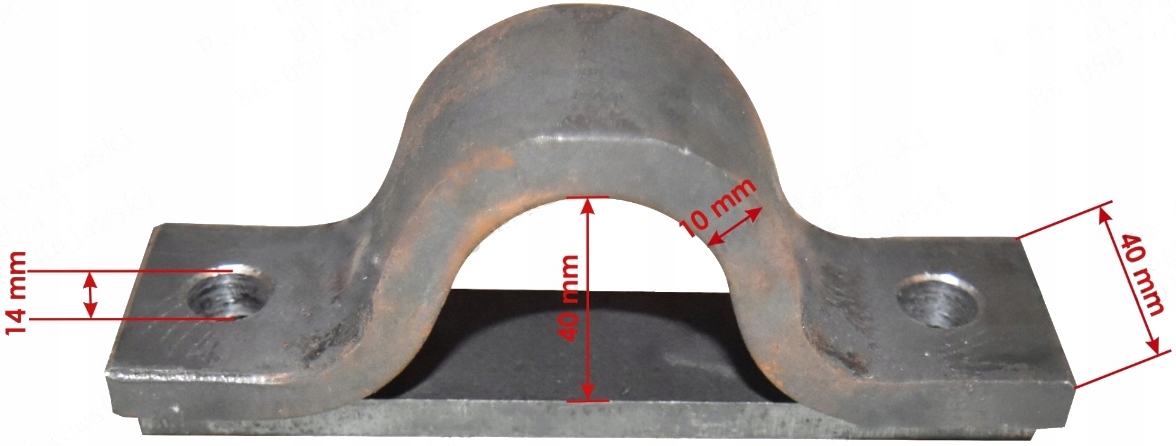

Крепление актуатора Fi 40, состоящее из двух элементов.

Жесткое крепление.

Используется для крепления актуаторов или люльки к раме автомобильного прицепа с помощью винтов или приваривается.

Крепление идеально подходит к нашим приводам и коромыслам.

Технические характеристики:

• Ширина отверстия 40 мм,
• Диаметр крепежных отверстий 14 мм,

Крепление состоит из двух элементов.

Расшифровка символов:

• + Источник питания (положительный потенциал), подключенный непосредственно к аккумулятору
• - Источник питания (отрицательный потенциал), подключен непосредственно к аккумулятору
• A - порт подключения (G3/8")
• B - регулировка скорости спуска
• b>
• C — регулировка давления масла
