Готовый гидравлический опрокидывающий комплект с насосным агрегатом и гидроцилиндром с ходом 700 мм.

КОД SKRAW-MET: [7557]

Комплект представляет собой идеально подходит для опрокидывания кузовов фургонов, грузовиков, эвакуаторов и прицепов.

В комплект входят:

• гидроблок, насос с приводом 12В 2,0 кВт, бак 11л, пульт дистанционного управления. . [0274]
• гидроцилиндр с ходом поршня 700 мм и грузоподъемностью до 5 тонн. 3-этапное продление. [2085]
• Усиленная опора FI40 - с двумя штифтами[2384]
• гидравлический шланг, поперечное сечение шланга адаптировано для правильный рабочий набор. [1877]
• Шланговый ниппель G3/8" — M22" [1409]
• M22 — ниппель привода M22 [1386]
• беспроводной пульт дистанционного управления [0290]

Полный комплект, готовый к работе.

Гидроцилиндр с ходом 700 мм

Производитель: Skraw-Met

Условное обозначение: СТ-3 700-00

______________________________________________________________________

Полезно знать при выборе поставщика приводов

На фотографиях и изображениях показан только внешний вид приводов. Важнейшие элементы, влияющие на качество и правильную работу привода на долгое время, спрятаны внутри (усиленные уплотнения, сальник, шток) и высокое качество труб). Все наши приводы обеспечивают высочайшее качество этих элементов. Выбирая товар из нашего ассортимента, вы делаете хороший и разумный выбор и товар от польской фабрики.

SKRAW-MET — многолетний лидер в производстве приводов. Благодаря своему опыту, использует только усиленные уплотнения польского производства, что обеспечивает самое высокое качество на рынке и надежность на долгие годы!

На нашем на других аукционах вы найдете усиленные уплотнения в качестве ремкомплекта к данному баллону.

Цилиндр грузоподъемностью до 5 тонн, монтируемый на прицепы, фургоны и т.д. специальные транспортные средства.

Гидроцилиндр идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском, садовом, лесном хозяйстве и строительстве.

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет значительно выдвинуть цилиндр по сравнению с его общей длиной в сложенном состоянии.

Телескопы одностороннего действия цилиндры. Расширение начинается с подачи к нему гидравлического масла под давлением. Возврат баллона происходит за счет действия распределителя, сбрасывающего давление из системы - падение гравитационное, чаще всего под действием веса загрузочного короба.

Для предотвращения повреждения защиты втулки, вызванного чрезмерным давлением, при максимальном выдвижении цилиндра следует использовать защиту (тросовый, гидравлический или электрический запорный клапан).

Удачно подобранный цилиндр расположен в середине кузова, обеспечивает угол грузовой платформы от 40 до 45 градусов.

В зависимости от типа перевозимого груза вы можете выбрать этот ракурс самостоятельно — вам может пригодиться таблица ниже:

ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ЦИЛИНДРА

(ТАБЛИЦА ПЕРЕКЛЮЧЕНИЙ, НЕОБХОДИМЫХ ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ°)

DP - расстояние между креплением цилиндра и петлями прицепа в [мм] ( DP = 1/2 S )

a° - угол наклона кузова прицепа

C - ход цилиндра в мм

S = DP*2

Технические характеристики:

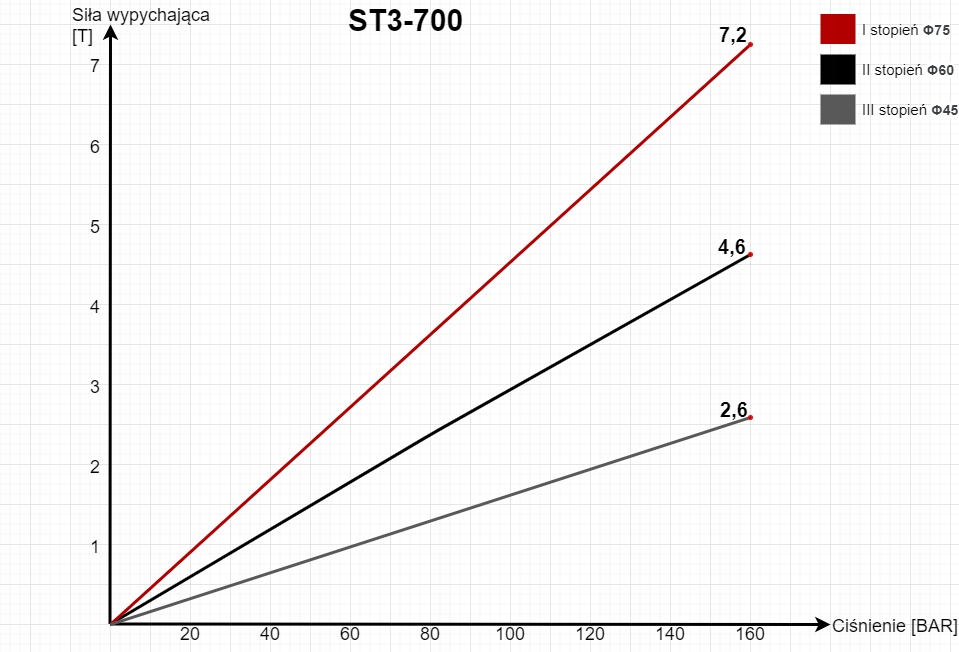

3-ступенчатый привод

• Привод крепится на монтажные штифты диаметром 40 мм.
• Длина привода в собранном виде. : 395 мм
• Ход поршня: 700 мм
• Общая длина цилиндра в выдвинутом состоянии: 1095 мм
• Диаметр цилиндра: 95 мм
• Порт розетка: М22х1,5

Скорость макс. шток поршня: 0,5 м/с

Пусковое давление: 0,5 МПа

Максимальное рабочее давление: 160 бар

Требование масла: 2,5 л

Допустимая температура окружающей среды от -40 до +60℃

Допустимая температура масла от -15 до +80 ℃

Тип сальника:резьбовой, ввинчиваемый в трубу

Шток поршня:хром

Тип жидкость: гидравлическое масло на основе минерального масла

Гнездо FI 45 мм для гидроцилиндра

Гнездо предназначено для цилиндров, используемых в прицепах, легковых автомобилях, прицепах, сельскохозяйственных машинах с опрокидыванием.

Может использоваться в сельском хозяйстве, садах. , лесное хозяйство, строительство или промышленность в широком смысле.

Техническая характеристика:

• Гнездо для шарика диаметром 45 мм
• Гнездо имеет 4 отверстия fi 11 мм/li>
• Высота розетки 43 мм
• расстояние между отверстиями 69 мм

Защищен двумя подшипниками и стопорным кольцом.

Гнездо смазывается калиброванным ниппелем.

Усиленное крепление гидроцилиндра + люлька с двумя штифтами

Лыжка выполнена прочно, гнезда для крепления цилиндра усилены, защита цилиндра прикручена на винты с шестигранной головкой.

Крепление использовано в D35. прицепов и D47.

Благодаря использованию крепления вместе с цилиндром можно добиться опрокидывания прицепа в три стороны.

Лыжка подходит для некоторых цилиндров в нашем предложение.

Технические характеристики:

Внутренняя ширина: 135 мм х 122 мм.

Гидравлический агрегат

Электропитание: 12 В. 2,0 кВт

Агрегат состоит из: насоса, электродвигателя, соединительной пластины, бака и дистанционного управления.

Технические характеристики:

Мощность двигателя: 2,0 кВт

Электрическое напряжение: 12 В

Агрегат полностью готов к работе, достаточно подключить провода и залить масло. Рекомендуемая непрерывная работа не более 3 минут, перезапуск через 5 минут отдыха.

Цвет пульта зависит от текущей поставки.

Радиопульт дистанционного управления 12 В или 24 В, 2-кнопочный (двухфункциональный) вверх-вниз

Пульт дистанционного управления используется для гидравлического агрегата и подобных устройств, таких как лебедки/лебедки или гидроборты.

Совместим с большинством лебедок, доступных на рынке.

Пульт дистанционного управления герметичен.

Может использоваться в сельском хозяйстве, садах, лесное хозяйство или строительство.

Он приспособлен для работы в: сельскохозяйственных машинах, тракторах, опрыскивателях, погрузчиках, циклопах, погрузчиках HDS, строительных машинах, погрузчиках, экскаваторах, подметальных машинах, промышленных машинах и других.

Технические характеристики:

• напряжение: 12В/24В
• дальность действия: до 50 м
• корпус: ПВХ + защитный силиконовый чехол
• источник питания: батарея 9 В
• размеры пульта дистанционного управления: 150 x 80 x 34 мм
• размеры приемника: 60 x 44 x 23 мм
• длина кабеля: 215 мм /li>

Расшифровка символов:

• + Источник питания (положительный потенциал), подключенный непосредственно к аккумулятору
• - Источник питания (отрицательный потенциал) подключается напрямую к аккумулятору
• А - порт подключения (G3/8")
• Б - спуск регулировка скорости
• C – регулировка давления масла
