Готовый комплект гидравлического опрокидывания на 3 стороны

12В 2,0кВт с ходом 1200 мм

КОД SKRAW MET: [7206]

Производитель: SM-G (SKRAW MET GROUP)

Комплект идеально подходит для опрокидывания кузовов в автофургонах, грузовых автомобилях, эвакуаторах и т.д. прицепы.

Элементы, используемые в комплекте, изготовлены только из качественных материалов, что гарантирует длительную, надежную и безотказную работу самосвального агрегата.

В комплект входят:

• гидравлический агрегат (насос 12В 2,0 кВт, бак 11л, дистанционное управление)
• гидропривод 5-ступенчатый, ход 1200 мм, грузоподъемность до 10т
• усиленная люлька FI40
• 2x монтаж привода диаметр 40 мм
• гидравлический шланг длина 1,5 м
• ниппель, соединяющий агрегат со шлангом

Полный комплект, готовый к работе.

Польский гидроцилиндр с ходом 1200 мм с гнездом и люлькой

Производитель: Skraw-Met

Условное обозначение: СТ-5 1200 10Т

_____________________________________________________________________

Об этом стоит знать при выборе поставщика приводов

Фотографии и изображения отображают только внешний вид приводов. Важнейшие элементы, влияющие на качество и правильную работу привода на длительное время, спрятаны внутри (усиленные уплотнения, сальник, шток и высококачественные трубы). Все наши приводы обеспечивают высочайшее качество этих элементов. Выбирая товар из нашего ассортимента, вы делаете хороший и разумный выбор, ведь товар произведен на польской фабрике.

Благодаря своей 5-удлинительной конструкции цилиндр идеально подходит для автомобили/машины с опрокидыванием на 3 стороны (сзади и в стороны)- с низким клиренсом автомобиля, прицепом или высоким карданным валом.

Возможна покупка комплекта без люльки, что позволяет осуществлять опрокидывание только назад.

Привод устанавливается на прицепы, грузовые автомобили и специализированные средства доставки.

Гидроцилиндр отлично подходит для машины и устройства с гидравлическим приводом.

Возможно применение в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Усиленное исполнение, максимальная грузоподъемность 10 тонн.

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода происходит за счет действия распределителя, сбрасывающего давление из системы – падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Для предотвращения повреждения защиты втулки, вызванного чрезмерным давлением при максимальном выдвижении привода, следует использовать защиту (тросовый, гидравлический или электрический запорный клапан).

Скважина выбранный привод, расположенный в центре конструкции, обеспечивает угол наклона грузовой платформы от40 до 45 градусов.

В зависимости от типа перевозимого груза можно выбрать этот угол самостоятельно - таблица ниже может оказаться полезной:

ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА

(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ°)

DP - расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1 /2S )

а ° - угол наклона кузова прицепа

C - ход привода в мм

S = DP*2

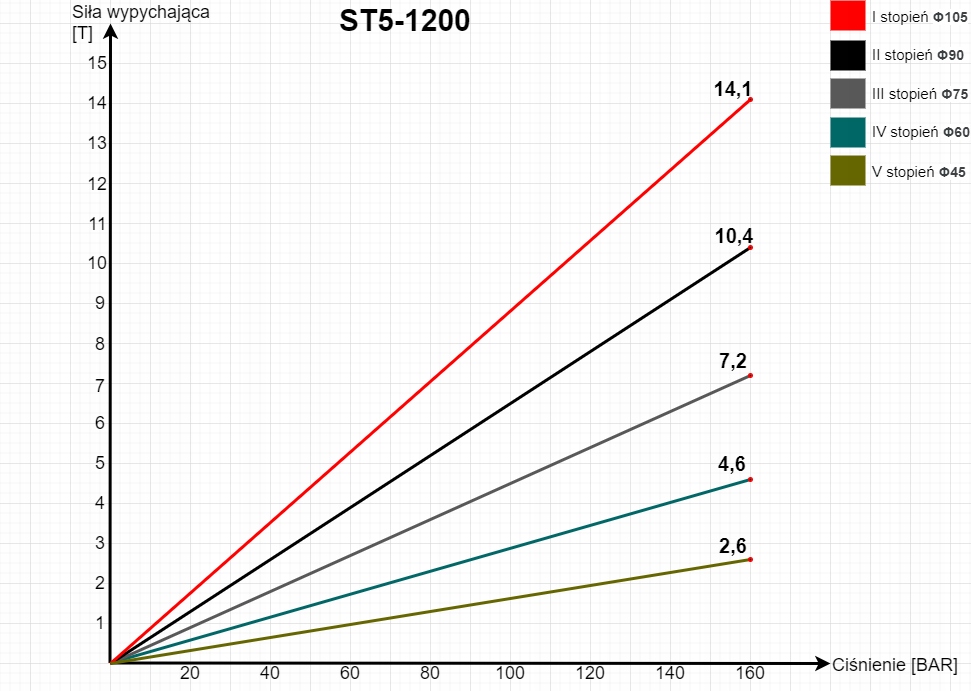

Технические характеристики:

• Пятиступенчатый,
• Длина привода в нерабочем состоянии 415 мм,< /li>
• li>
• Ход кулинатора 1200 мм.
• Длина полностью выдвинутого привода 1615 мм.
• Диаметр кулинатора 128 мм.
• Внутренняя резьба масляного патрубка M22x1,5

Потребность в масле: 5,7 литра

Максимальное рабочее давление: 160 бар

Запуск давление: 0,5 МПа

Скорость выдвижения/втягивания поршня: 0,5 м/с

Допустимая температура окружающей среды от -40 до +60 ℃

Допустимая температура масла от -15 до +80℃

Тип сальника: с резьбой, ввинчивающийся в трубу

Шток поршня: хромированный

Тип жидкости: гидравлическое масло на основе минерального масла

Гнездо 45 мм

Гнездо предназначено для приводов, используемых в прицепах, легковых автомобилях, прицепах, сельскохозяйственных машинах с самосвалом.

Технические характеристики:

• Гнездо под шар диаметром 45 мм.
• Высота гнезда 45 мм.

Фиксируется двумя втулками и стопорным кольцом.

Гнездо со смазкой от каламитки,

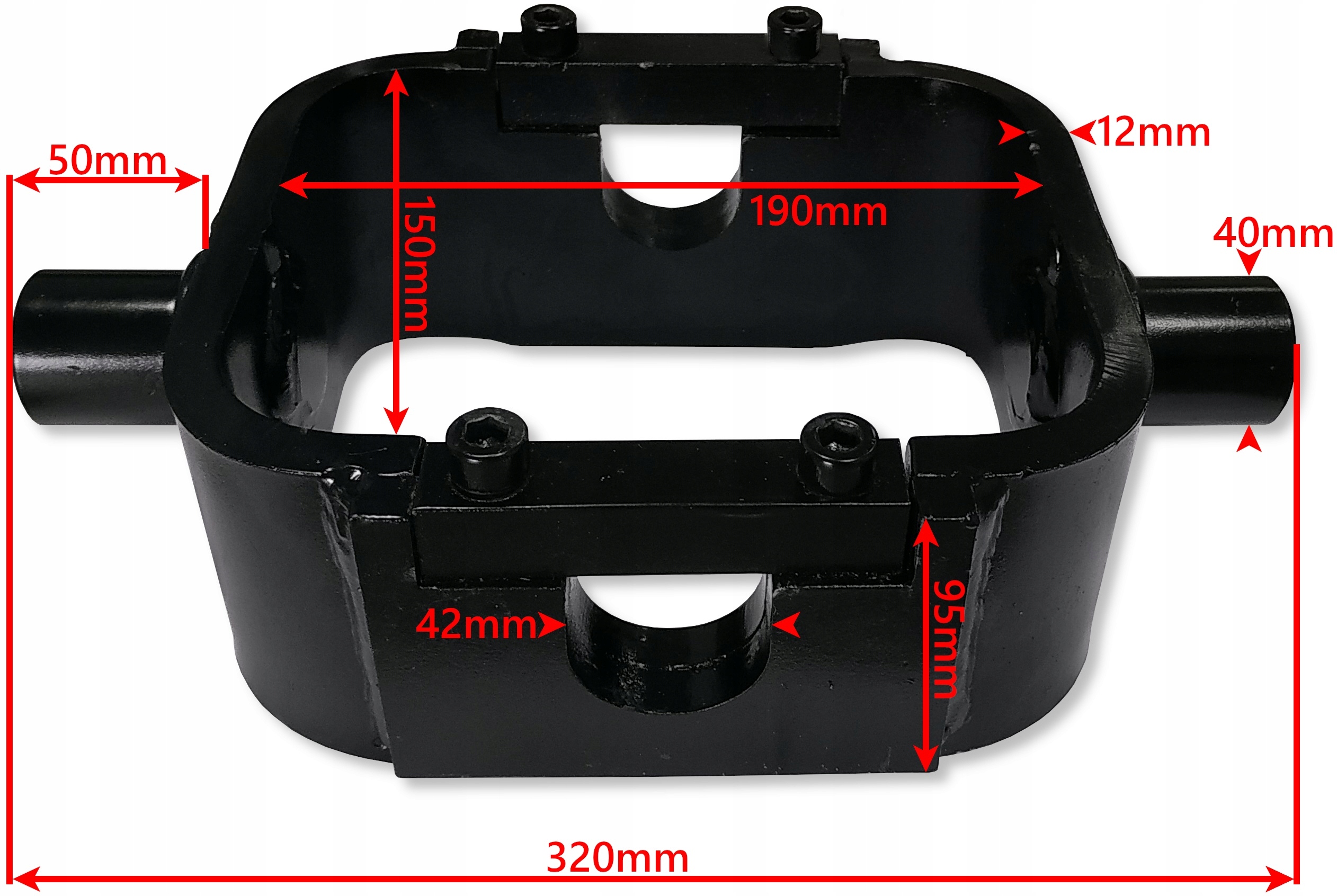

Усиленное крепление привода (люлька)

Лыжка выполнена прочно, посадочные места привода усилены, привод крепится винтами с внутренним шестигранником.

С помощью крепления вместе с приводом можно добиться трехсторонней опрокидывания прицепа.

Технические характеристики:

Вес: 8,5 кг

Внутренняя ширина: 190 мм х 150 мм. мм

Гидравлический агрегат 12В 2,0кВт

Производитель: SM-G (SKRAW MET GROUP)

Позволяет управлять приводом одностороннего действия.

Под Под воздействием давления привод выдвигается и втягивается с помощью сил гравитации и поднятого веса.

Установка укомплектована и готова к работе, достаточно подключить кабели и залить масло. Рекомендуемая непрерывная работа не более 3 минут, повторный запуск через 5 минут отдыха.

Применение:

Агрегат идеально подходит для машин и устройств с электрическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Приспособлен для работы при разгрузке грузового кузова в прицепах, самосвалах, гидростанциях, автогонках, подъемниках, погрузочных платформах, автоподъемниках, кранах, сельскохозяйственные и промышленные машины.

Технические характеристики:

• Мощность двигателя: 2,0 кВт
• Электрическое напряжение: 12 В< /li >
• Объём масляного бака: 11 л
• Максимальное рабочее давление: 180 бар
• Производительность насоса: 2,6 см3/оборот, в этом наборе от 7л/мин до 12л/мин
• Внутренняя резьба соединения: 3/8 "
• Перепускной клапан (предохранительный): ДА

Размеры:

• Единица длина: 650 мм
• Длина бака: 440 мм
• Ширина агрегата: 170 мм< /li>
• Ширина бака: 170 мм
• Высота агрегата: 195 мм
• Высота бака (от от основания до кончика пробки): 205 мм

Агрегат укомплектован и готов к работе, достаточно подключить кабели и залить масло. Рекомендуемая непрерывная работа не более 3 минут, перезапуск через 5 минут отдыха.

Цвет пульта зависит от текущей поставки.

Крепление актуатора Fi 40

Крепление выполнено прочным.

Используется для крепления актуаторов или подставки к раме автомобильного прицепа с помощью винтов или сваркой.

Техническая характеристика:

Ширина проема 40 мм,

Диаметр крепежных отверстий 14 мм,

Крепление состоит из двух элементов.

Расшифровка символов:

• + Источник питания (положительный потенциал), подключенный непосредственно к аккумулятору
• - Источник питания (отрицательный потенциал), подключен непосредственно к аккумулятору
• A - порт подключения (G3/8")
• B - регулировка скорости спуска
• b>
• C — регулировка давления масла
