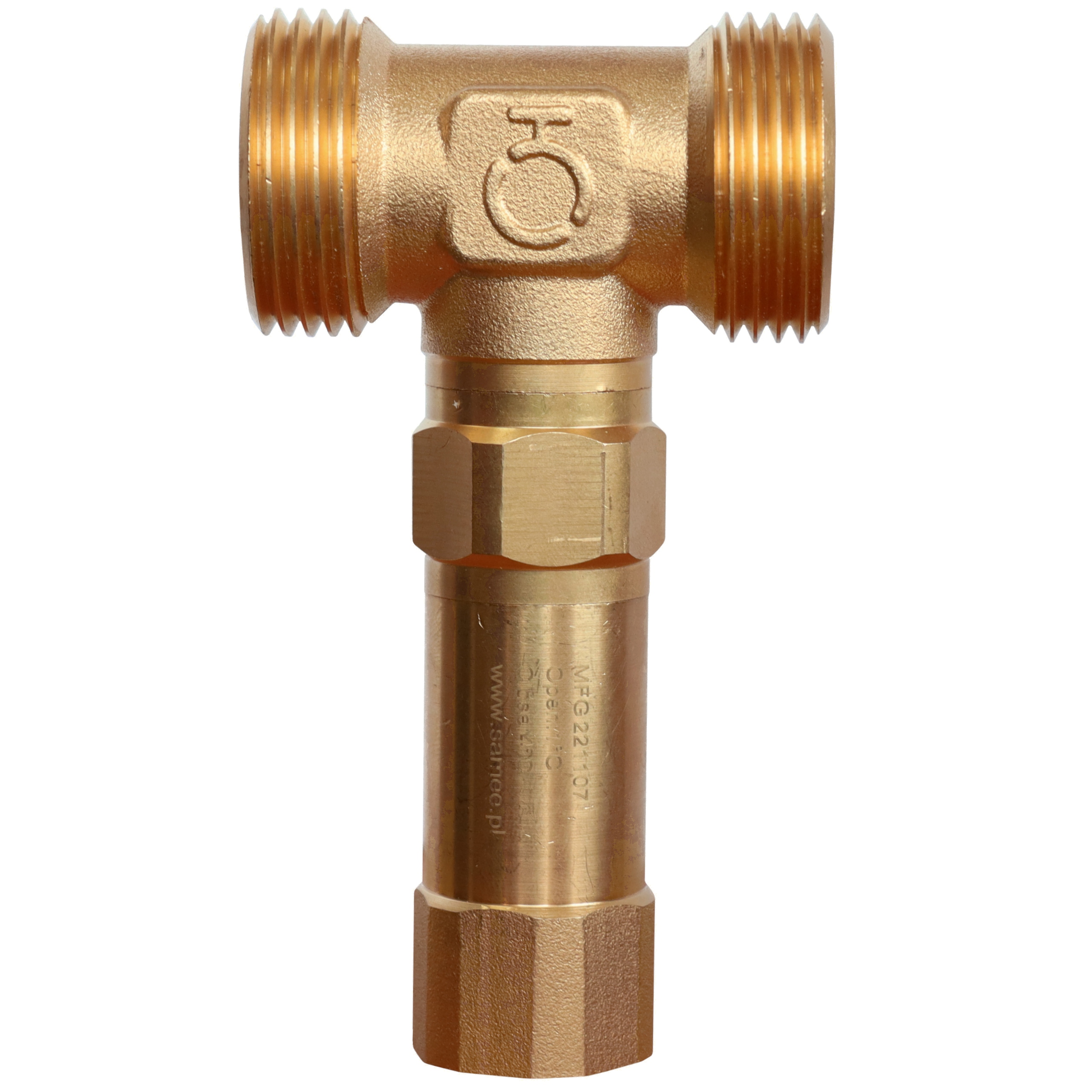

АНТИЗАМЕРЗАНИЕ КЛАПАН SAMEE DN32 5/4" (1 1/4")

ДЛЯ МОНОБЛОЧНЫХ ТЕПЛОВЫХ НАСОСОВ

.

КЛАПАН АНТИФРИЗ 5/4"

Клапан серии QS предназначен для защиты установок, работающих в закрытой системе с моноблочным тепловым насосом, заполненным водной средой. Его задачей является защита теплообменника и элементов установки от замерзания при остановке потока воды в установке из-за отключения электроэнергии в период отрицательных температур на улице.

Температура срабатывания клапана составляет 3°С, благодаря чему среда конденсируется. Максимально клапан открывается при температуре 1° C. Когда температура среды достигает 4° C, клапан автоматически закрывается.

.

Антизамерзающий клапан серии QS Подпадает под действие Директивы по оборудованию, работающему под давлением 2014/68/ЕС, и в соответствии со статьей .4.3 (признанная инженерная практика) не имеет маркировки CE.

Принцип действия:

Клапаны серии Samee QS используются в качестве защиты от замерзания отопительных приборов – моноблочных тепловых насосов. Эти клапаны служат дополнительной защитой при отключении электроэнергии.

При отключении электроэнергии осенью, зимой и ранней весной внешние элементы установки на базе моноблока тепловой насос подвергается охлаждению внутренней среды. В случае с водой точка замерзания составляет 0°С, вода меняет свое материальное состояние и увеличивает свой объем примерно на 20%, что может привести к повреждению внешней части установки.

При температура среды падает до 3°C, клапаны QS открываются, вызывая конденсацию среды. Верхний клапан начнет всасывать воздух (для выравнивания вакуума), а нижний продолжит конденсировать жидкость. Падение температуры среды напрямую связано с открытием конденсационного клапана. Чем ниже температура, тем больше его открытие. Максимальная конденсация клапана происходит при температуре 1°С. Когда температура достигнет 4°C, клапаны автоматически закроются.

Принцип работы:

A – кривая подъема

B – кривая падения

a - положение клапана (мм) - 1 мм - максимальное открытие

b - температура (°С)

.

Зеленые точки A и B на кривой обозначают открытое и закрытое положения клапанов.

Клапан открывается при 3°C и полностью закрывается. при 4°С. Полное открытие (максимальный расход) происходит при температуре 1°C.

Монтаж:

Незамерзающие клапаны серии QS всегда следует устанавливать парами: один на подающей трубе, другой на обратной трубе во внешней части установки – в шахматном порядке, чтобы конденсат из Клапан, установленный на верхней трубе, не течет на клапан, установленный ниже. Установку следует производить в вертикальном положении спусковым крючком вниз. Клапан, установленный на водосточной трубе, не должен и не может соприкасаться с землей или фундаментом теплового насоса, слив должен находиться на расстоянии не менее одной длины клапана (минимум 15 см).

Клапан следует монтировать вдали от любого дополнительного элемента источника тепла, чтобы не нарушать правильную работу клапана. Для корректной работы клапана не рекомендуется его изолировать.

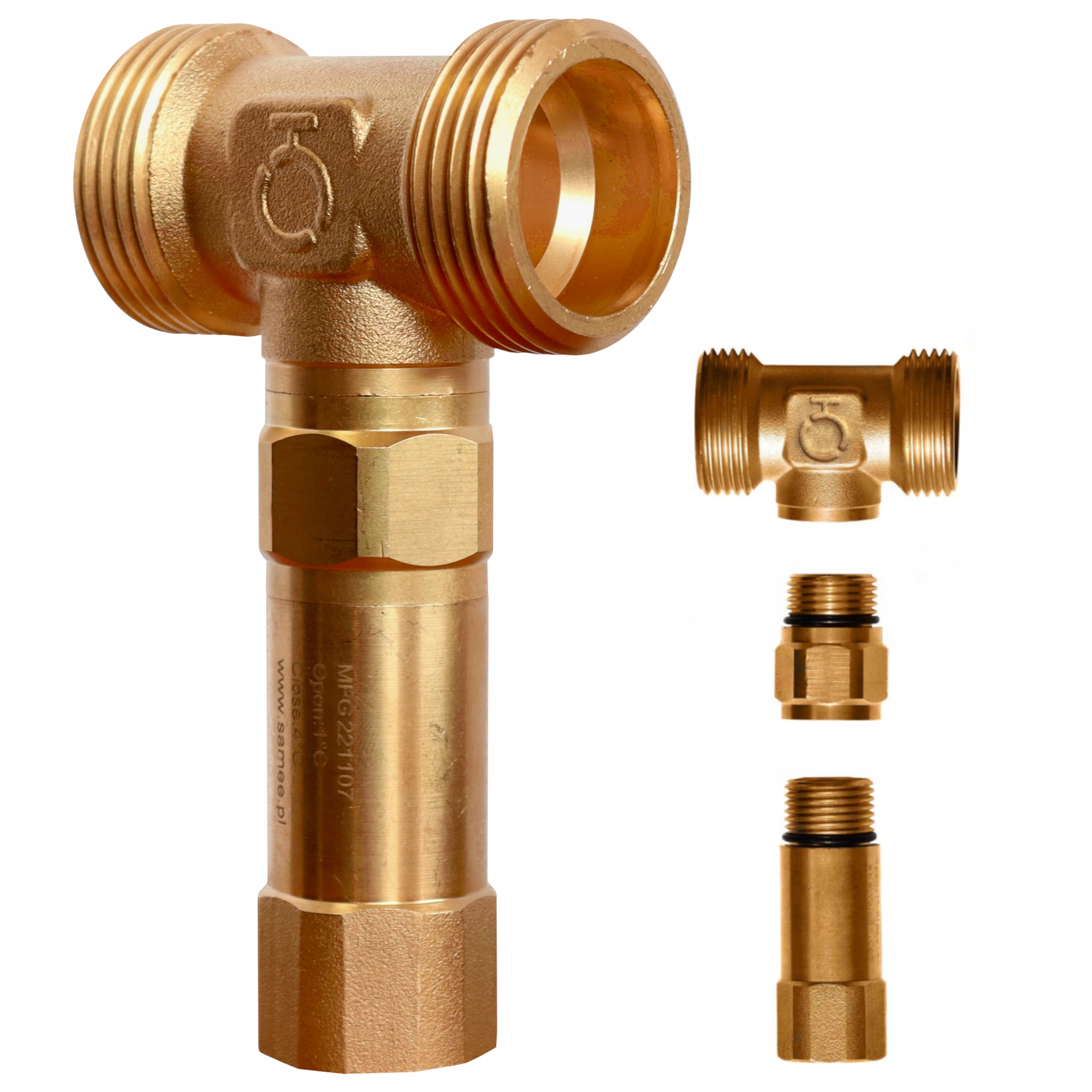

Конструкция:

Технические данные:

• Среда: вода
• Рабочий диапазон (среда): 0–75°C
• Рабочий диапазон (наружная температура): от -30°C до 60°C
• Клапан температура активации: 3°C
• Максимальная температура открытия (среда): 1°C
• Температура закрытия: 4°C
• Максимальное давление: 10 бар
• Расход производительность: 16 м³/ч

Размеры:

• A – 120 мм.
• B – 58 мм.
• G – 1 1/4 дюйма.
